Van cầu inox chữ ngã được thiết kế chuyên biệt cho các hệ thống hơi nóng, nước nóng, hóa chất nhờ sở hữu thân van inox cùng thiết kế chữ ngã đặc trưng. Bên cạnh đó, sản phẩm này có khả năng chịu nhiệt, chống ăn mòn hiệu quả, giúp điều tiết lưu lượng lưu chất một cách chính xác. Vậy van cầu inox chữ ngã là gì, ưu điểm nổi bật thế nào? Cách phân loại và chọn mua ra sao? Cùng Van Hơi Nóng tìm hiểu chi tiết trong bài viết sau.
Giới thiệu van cầu inox chữ ngã

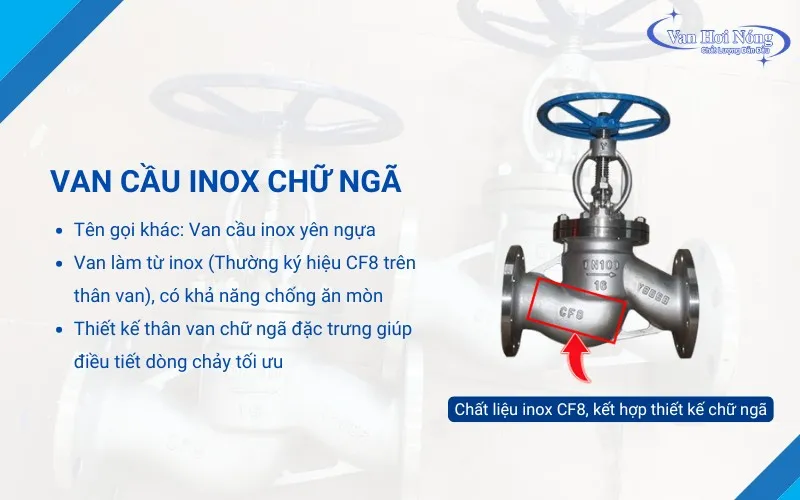

Van cầu inox chữ ngã hay còn gọi là van cầu inox yên ngựa, là dòng van cầu làm từ chất liệu inox 304, inox 316 cho độ bền cao, khả năng chống ăn mòn vượt trội, thích hợp với các môi trường hóa chất khắc nghiệt hoặc hệ thống yêu cầu độ sạch cao. Điểm nổi bật của sản phẩm này là thiết kế thân van chữ Z, được ngăn cách bởi đĩa van khiến dòng chảy khi đi qua van phải đổi chiều, hạn chế hiện tượng va đập thủy lực và giúp kiểm soát lưu lượng tốt hơn so với các dòng van công nghiệp khác.
Về cấu tạo, tương tự như các loại van cầu khác, van cầu inox chữ ngã cùng được thiết kế từ các bộ phận chính như thân van, nắp van, đĩa van, trục van, gioăng làm kín và bộ phận điều khiển. Các chi tiết tiếp xúc trực tiếp với lưu chất sẽ được chế tạo bằng inox chất lượng cao nhằm đảm bảo khả năng chống oxy hóa.
Hiện nay, van cầu inox chữ ngã được sản xuất với dải kích thước đa dạng từ DN15 đến DN300, kết nối ren hoặc mặt bích theo các tiêu chuẩn JIS, BS, DIN, ANSI. Nhờ đó, sản phẩm có thể đáp ứng linh hoạt nhu cầu lắp đặt trong cả hệ thống đường ống quy mô nhỏ lẫn các nhà máy công nghiệp có công suất lớn.
Thông số kỹ thuật van cầu inox chữ ngã
| Kích thước | DN15 – DN300 |
| Chất liệu thân van | Inox 304 (CF8), Inox 316 (CF8M) |
| Kiểu kết nối | Ren, mặt bích |
| Áp lực làm việc | PN16, PN25, PN40 |
| Nhiệt độ làm việc | Tối đa 400°C |
| Môi trường sử dụng | Hơi nóng, nước nóng, khí nén, hóa chất |
| Kiểu vận hành | Tay quay, điện, khí nén |
| Xuất xứ | Hàn Quốc, Đài Loan, Châu Âu |

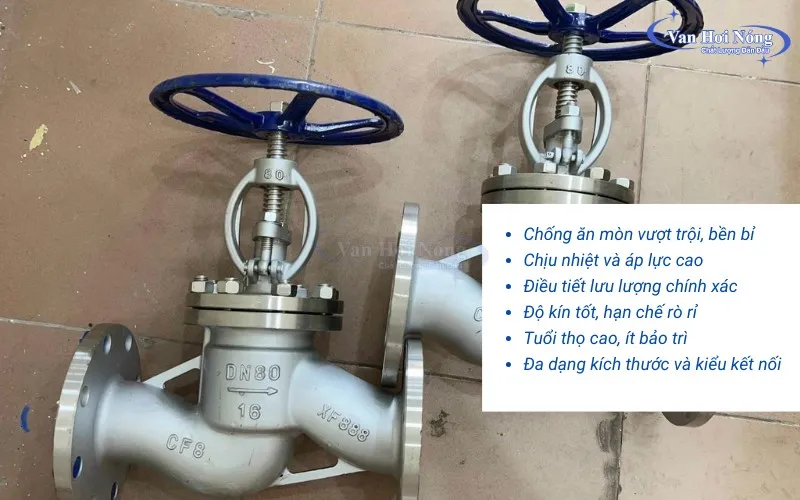

Những ưu điểm nổi bật của van cầu chữ ngã inox
Sở hữu ưu điểm nổi bật về độ bền, khả năng chịu nhiệt và hiệu quả điều tiết lưu lượng là lý do khiến van cầu chữ ngã inox được sử dụng rộng rãi trong các hệ thống công nghiệp khắc nghiệt. Dưới đây là những ưu điểm nổi bật của sản phẩm này.
- Có khả năng chống ăn mòn vượt trội nhờ được chế tạo từ inox 304 (CF8) hoặc inox 316 (CF8M), thích hợp sử dụng trong các môi trường ăn mòn, hóa chất, axit, nước biển.
- Khả năng chịu nhiệt, chịu áp tốt, làm việc hiệu quả trong các hệ thống hơi nóng, môi trường nhiệt độ và áp lực cao lên đến trên 300 độ C, áp lực 16-40 bar.
- Khả năng điều tiết lưu lượng chính xác nhờ thiết kế đĩa van tịnh tiến lên xuống, đóng mở tuyến tính, giúp kiểm soát dòng chảy hiệu quả.
- Bề mặt làm kín được gia công chính xác, hạn chế tối đa hiện tượng rò rỉ lưu chất, giúp đảm bảo an toàn và ổn định cho toàn bộ hệ thống. Một số model còn được thiết kế thêm lớp làm kín bằng bellows, tăng cường tối đa khả năng làm kín, chống rò rỉ trên đường ống.
- Nhờ vật liệu inox cao cấp và kết cấu thân van chắc chắn, van cầu inox có tuổi thọ cao, ít phải bảo trì, thay thế, giúp các doanh nghiệp tiết kiệm chi phí tối ưu.
- Với dải kích thước đa dạng từ DN15-DN300, kết nối ren, bích theo các tiêu chuẩn quốc tế như JIS, DIN, ANSI và BS, van chữ ngã inox có thể phù hợp với nhiều hệ thống hiện có.
Cách phân loại van cầu inox chữ ngã phổ biến hiện nay
Van cầu inox chữ ngã hiện được sản xuất với nhiều phiên bản khác nhau nhằm đáp ứng đa dạng nhu cầu sử dụng của các hệ thống công nghiệp. Dưới đây là những dòng sản phẩm phổ biến và được ứng dụng rộng rãi hiện nay.
Phân loại theo vật liệu
Vật liệu inox phổ biến trên thị trường dùng để chế tạo van là inox 304, inox 316. Mỗi loại inox mang lại khả năng chịu nhiệt và chống ăn mòn trong các môi trường khác nhau. Và vật liệu cũng ảnh hưởng tới giá van cầu chữ ngã, nên khi chọn vật liệu cho van cầu, hãy cân nhắc kỹ về đặc tính từng loại.

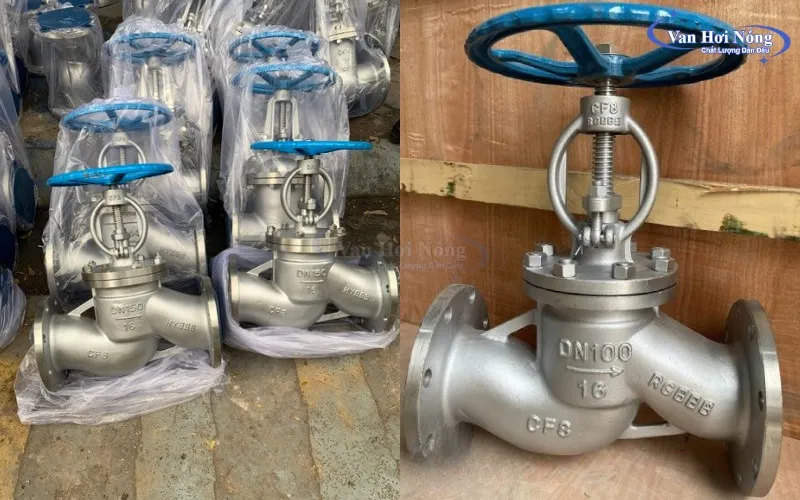

Van cầu chữ ngã inox 304
Là dòng van cầu inox được sử dụng phổ biến hiện nay. So với van inox 316, van cầu inox 304 chữ ngã có giá thành cạnh tranh hơn nhiều mà vẫn đảm bảo khả năng làm việc hiệu quả trong các môi trường công nghiệp thông thường như hơi nóng, dầu nóng, khí nén và các dây chuyền công nghiệp chứa hóa chất ăn mòn nhẹ.

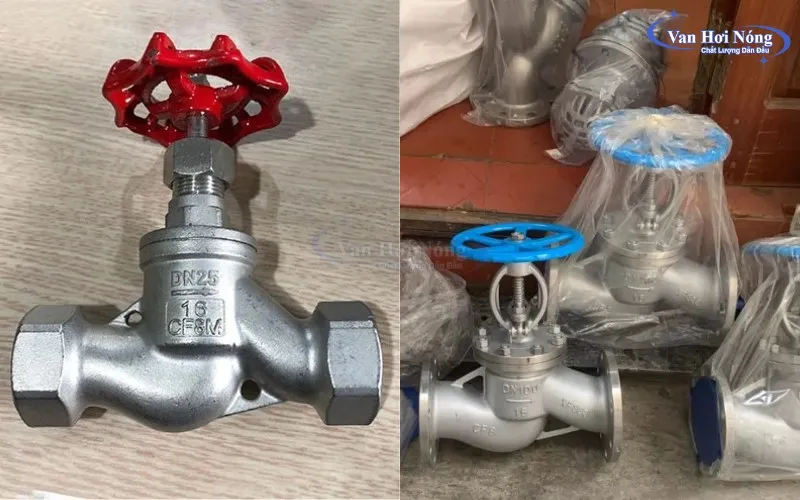

Van cầu chữ ngã inox 316
Van cầu inox 316 chữ ngã là phiên bản nâng cấp so với inox 304 nhờ được bổ sung nguyên tố Molypden trong thành phần vật liệu, giúp tăng cường khả năng chống ăn mòn, đặc biệt trong môi trường hóa chất mạnh, nước biển hoặc môi trường có hàm lượng muối cao. Nhờ đặc tính này, van cầu inox 316 được sử dụng nhiều trong các ngành công nghiệp yêu cầu tiêu chuẩn vệ sinh và độ bền cao như hóa chất, dược phẩm và thực phẩm.
Phân loại theo kiểu điều khiển (bộ truyền động van cầu)
Trong các hệ thống hơi công nghiệp, việc sử dụng bộ truyền động van cầu phù hợp mang lại hiệu suất cao hơn so với việc lắp đặt van cầu chữ ngã với mục đích điều tiết thông thường. Xem ngay đặc điểm cụ thể của các kiểu điều khiển van cầu chữ ngã inox.

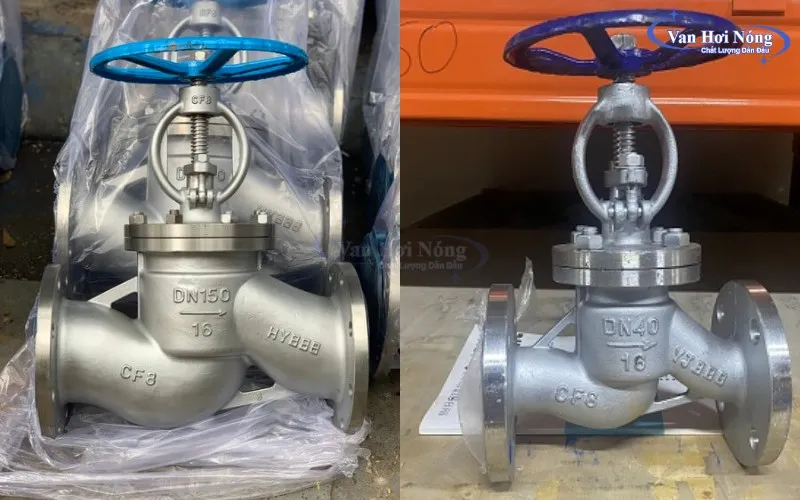

Van cầu chữ ngã tay quay inox
Van cầu inox chữ ngã tay quay là dòng van vận hành thủ công thông qua vô lăng, cho phép đóng mở và điều tiết lưu lượng trực tiếp bằng sức người. Ưu điểm của dòng van này là cấu tạo đơn giản, độ tin cậy cao, dễ bảo trì và không phụ thuộc vào nguồn điện hoặc khí nén, giúp giảm chi phí đầu tư ban đầu.
Tuy nhiên, đối với các kích thước lớn, hệ thống áp lực cao, việc vận hành có thể tốn nhiều sức lực và thời gian hơn, do đó van cầu tay quay thường được lắp đặt tại các vị trí ít thao tác hoặc không yêu cầu tự động hóa.

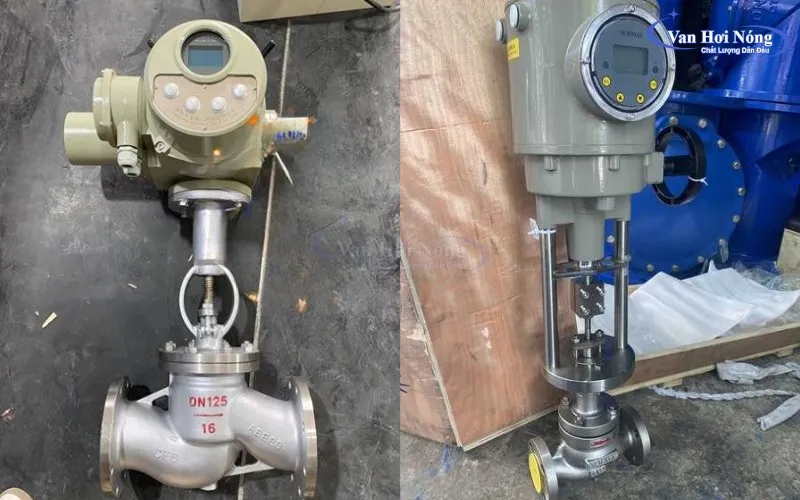

Van cầu inox chữ ngã điều khiển điện
Van cầu inox chữ ngã điều khiển điện là dòng van cầu được trang bị bộ truyền động điện thay vì tay quay cho phép van đóng mở tự động và điều khiển từ xa dễ dàng. Van được điều khiển thông qua các nguồn điện áp phổ biến như 24V, 220V, 380V, khi cấp nguồn điện, motor hoạt động, truyền lực cho trục van để đóng/ mở đĩa van.
Với khả năng điều khiển tự động và tích hợp tủ điều khiển để vận hành từ xa, van cầu inox điều khiển điện chữ ngã phù hợp với các hệ thống tự động hóa, nhà máy sản xuất hiện đại hoặc vị trí khó tiếp cận bằng thao tác thủ công.

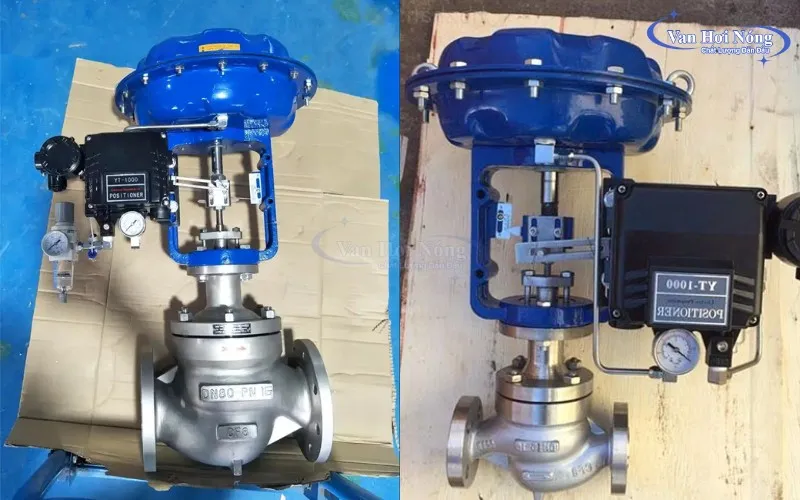

Van cầu inox chữ ngã điều khiển khí nén
Van cầu inox chữ ngã điều khiển khí nén cũng là dòng van vận hành tự động. Tuy nhiên thay vì đóng/mở bằng nguồn điện, sản phẩm này sử dụng áp lực khí nén 3-8 bar để vận hành cho tốc độ phản hồi nhanh. Không chỉ thế so với van cầu điện, sản phẩm này còn được đánh giá với độ an toàn cao, nhất là trong môi trường ẩm ướt hoặc dễ cháy nổ.
Ứng dụng thực tế của van cầu inox chữ ngã
Với độ bền cao, khả năng chống ăn mòn vượt trội cùng mẫu mã đa dạng van cầu inox chữ ngã hiện được sử dụng rộng rãi trong các hệ thống công nghiệp. Cụ thể như:
- Hệ thống hơi nóng: Van được sử dụng phổ biến trong các hệ thống nồi hơi, lò hơi công nghiệp và mạng lưới phân phối hơi.
- Ngành công nghiệp hóa chất: Thiết bị này giúp kiểm soát dòng chảy của axit, bazơ và các hóa chất có tính ăn mòn cao.
- Với hệ thống xử lý nước và dược phẩm: Van cầu inox chữ ngã được ứng dụng trong các hệ thống yêu cầu độ sạch cao như xử lý nước tinh khiết, nước RO, dây chuyền sản xuất dược phẩm.
- Trong lĩnh vực dầu khí và khí nén: Van được sử dụng trên các đường ống dẫn dầu, gas, hệ thống khí nén áp lực cao.
So sánh van cầu inox chữ ngã với van cầu inox dạng bầu
Đều là van cầu inox và có cùng chức năng điều tiết, đóng mở dòng chảy trong hệ thống, tuy nhiên van cầu inox chữ ngã và van cầu inox dạng bầu lại có sự khác biệt rõ rệt về thiết kế cấu tạo, hiệu suất làm việc và phạm vi ứng dụng. Cụ thể:
| Tiêu chí | Van cầu inox chữ ngã (Z-pattern) | Van cầu inox dạng bầu |
| Thiết kế thân van | Thân van thiết kế chữ Z, dòng chảy đi qua thân theo đường gấp khúc, buộc phải đổi hướng khi qua thân | Thân van dạng bầu, khoang chứa lớn, dòng chảy đi qua dễ dàng |
| Khả năng điều tiết lưu lượng | Thiết kế chữ Z, giúp van có khả năng điều tiết lưu lượng chính xác, đặc biệt phù hợp khi cần điều chỉnh lưu lượng nhỏ và ổn định | Phù hợp cho điều tiết thô hoặc lưu lượng lớn. Ở các góc mở góc quá nhỏ (hé van), khoang bầu rộng dễ tạo ra các vùng xoáy lưu chất gây rung lắc nhẹ |
| Khả năng chịu hiện tượng xói mòn | Dễ xảy hiện tượng xói mòn tại các vị trí đổi hướng do dòng chảy va đập mạnh | Ít xảy ra hiện tượng xói mòn hơn vì dòng chảy được phân tán trong khoang van rộng, giảm va đập |
Van Hơi Nóng – Địa chỉ cung cấp van cầu inox chữ ngã uy tín
Van Hơi Nóng là một trong những đơn vị cung cấp van cầu inox chữ ngã chính hãng được nhiều khách hàng tin tưởng lựa chọn. Tính đến thời điểm hiện tại, chúng tôi đã có 16 năm kinh nghiệm trong việc nhập khẩu và phân phối van công nghiệp. Tại kho hàng của Van Hơi Nóng hiện đang có sẵn các mẫu van cầu inox chữ ngã nhập khẩu từ Hàn Quốc, Đài Loan, Châu Âu với số lượng lớn. Hàng hóa đa dạng mẫu mã, kích cỡ, chất liệu (inox 304, 316) và kiểu vận hành đáp ứng nhanh chóng nhu cầu sử dụng của các hệ thống.
Toàn bộ sản phẩm tại Vanhoinongvn đều được nhập khẩu chính hãng, đầy đủ giấy tờ CO,CQ, catalogue chứng minh nguồn gốc xuất xứ rõ ràng. Không chỉ đảm bảo về chất lượng sản phẩm, chúng tôi còn hỗ trợ tư vấn kỹ thuật chi tiết, giúp khách hàng lựa chọn đúng loại van phù hợp với từng điều kiện làm việc thực tế, từ đó tối ưu chi phí đầu tư và nâng cao hiệu quả vận hành hệ thống.
Nhờ sự kết hợp giữa sản phẩm chất lượng, nguồn hàng ổn định và dịch vụ hỗ trợ kỹ thuật chuyên sâu, Van Hơi Nóng đang trở thành một trong những địa chỉ cung cấp van cầu inox chữ ngã uy tín được nhiều doanh nghiệp và nhà máy tin dùng hiện nay. Liên hệ Van Hơi Nóng 0978021499 để được biết thêm thông tin chi tiết.
