Van cầu gang chữ ngã: Thiết kế đặc trưng và các model nổi bật

Bạn đang tìm kiếm dòng van có khả năng điều tiết dòng chảy lưu chất tối ưu trong môi trường hơi nóng, khí nén? Van cầu gang chữ ngã chính là sự lựa chọn hoàn hảo. Nhờ thiết kế chữ S đặc trưng giúp giảm thiểu tối đa tổn hao áp suất, bảo vệ đĩa van khỏi sự mài mòn, sản phẩm này luôn được các kỹ sư ưu tiên lựa chọn. Chi tiết về sản phẩm và các model nổi bật đang được tin dùng hiện nay, vui lòng xem tại bài viết dưới đây.

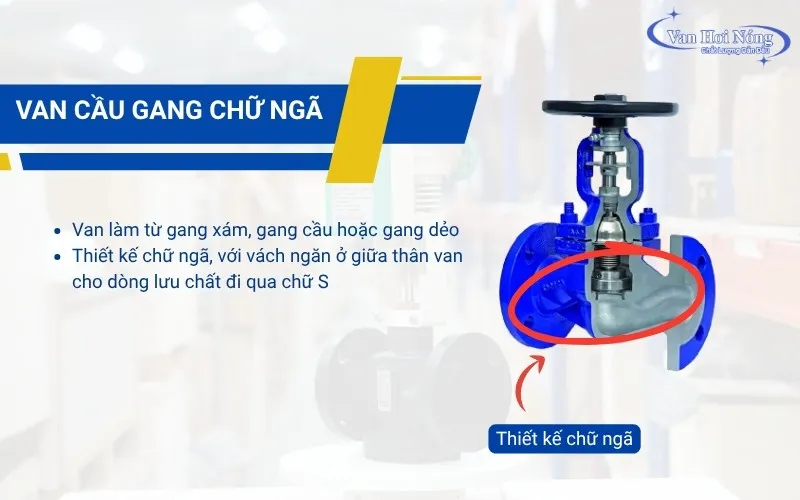

Van cầu gang chữ ngã là gì?

Van cầu gang chữ ngã hay còn gọi là van cầu gang yên ngựa, là dòng van công nghiệp được chế tạo hoàn toàn từ gang (có thể là gang cầu hoặc gang xám) cho độ bền cơ học cao, khả năng chịu áp lực tốt, tối đa 25 bar, nhiệt độ 200 độ C.

Sở dĩ gọi là van cầu chữ ngã bởi thiết kế thân van có hình chữ ngã. Bên trong thân có vách ngăn chia đường dòng chảy thành 2 nửa riêng biệt giống với chữ S nằm ngang. Cấu tạo này cho phép đĩa van di chuyển lên xuống chính xác, giúp van không chỉ đóng mở mà còn điều tiết lưu lượng hiệu quả hơn các dòng van khác như van cổng, van bướm.

Hiện tại van cầu gang chữ ngã được thiết kế với dải kích thước từ DN15-DN200, vận hành tay quay, điều khiển điện hoặc khí nén đáp ứng đa dạng nhu cầu vận hành của các hệ thống.

Thông số kỹ thuật của van cầu gang chữ ngã

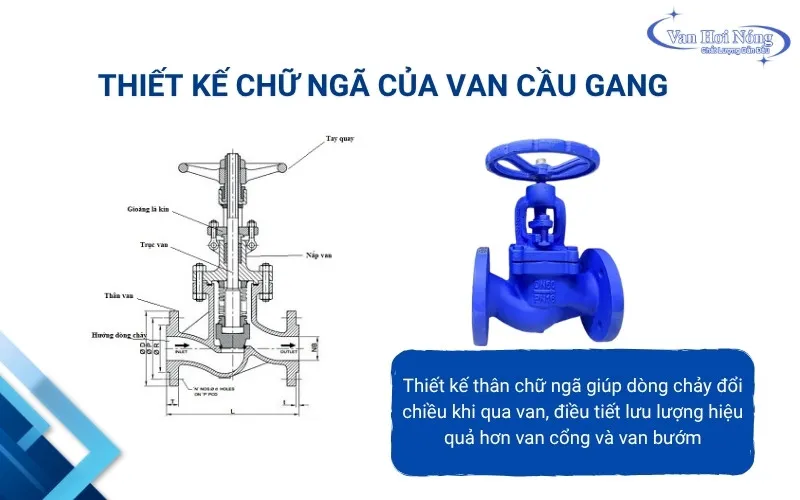

Cấu tạo của van cầu gang chữ ngã

So với van cổng, van bướm hay van cầu bầu thông thường, van cầu gang chữ ngã sở hữu thiết kế hoàn toàn khác biệt. Chính thiết kế đặc trưng này giúp sản phẩm trở thành một trong những dòng van điều tiết lưu lượng hiệu quả nhất trong các hệ thống hơi nóng, nước nóng và khí nén công nghiệp. Cụ thể:

• Thân van hình chữ S: Bên trong thân van được đúc một vách ngăn nằm ngang, chia khoang van thành hai phần riêng biệt. Thiết kế này buộc dòng chảy phải đổi hướng khi đi qua van, giúp giảm tác động của lưu chất lên đĩa van. Nhờ đó, van có khả năng kiểm soát lưu lượng chính, đồng thời hạn chế hiện tượng xói mòn, tăng tuổi thọ cho các chi tiết bên trong.
• Đĩa van dạng nút cầu: Đĩa van là bộ phận trực tiếp thực hiện nhiệm vụ đóng mở và điều tiết dòng chảy. Bộ phận này được thiết kế dạng nút cầu hoặc hình nón, giúp tiếp xúc đồng đều với ghế van để tạo độ kín cao khi đóng hoàn toàn. Khi vận hành, đĩa van sẽ di chuyển theo phương thẳng đứng lên hoặc xuống. Khoảng cách giữa đĩa van và ghế van thay đổi tương ứng với từng vòng quay của tay vận hành, cho phép điều chỉnh lưu lượng một cách chính xác.
• Trục van chịu lực cao: Trục van là chi tiết truyền lực từ tay quay hoặc bộ điều khiển đến đĩa van. Do thường xuyên chịu tải trọng cơ học và làm việc trong môi trường nhiệt độ cao nên bộ phận này thường được chế tạo từ inox 304 hoặc inox 316.
• Bộ phận làm kín chịu nhiệt: Cuối cùng để tăng độ kín, hạn chế hiện tượng rò rỉ lưu chất trong quá trình vận hành van cầu gang chữ ngã thường sử dụng các loại gioăng làm kín như graphite, PTFE.

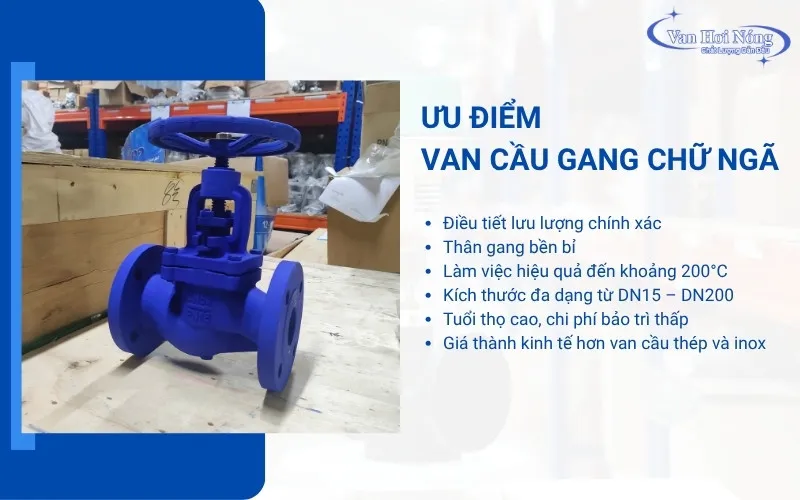

Các ưu điểm nổi bật của van cầu gang chữ ngã

Sở hữu thiết kế đặc trưng là lý do giúp van cầu gang chữ ngã có khả năng điều tiết và kiểm soát lưu lượng hiệu quả. Không chỉ thế, sản phẩm này còn sở hữu nhiều ưu điểm nổi bật như:

• Khả năng điều tiết lưu lượng chính xác vượt trội, phù hợp với các hệ thống cần kiểm soát lưu lượng liên tục.
• Van có thể hoạt động ổn định ở trạng thái mở một phần mà không gây rung lắc hoặc làm hư hỏng bề mặt làm kín như van cổng.
• Thân van bằng gang, có độ bền cơ học cao, khả năng chịu áp lực và nhiệt độ tốt.
• Van có thể hoạt động ổn định trong điều kiện làm việc khắc nghiệt, nhiệt độ lên tới khoảng 200°C.
• Đĩa van, trục van bằng inox giúp chống ăn mòn, nâng cao tuổi thọ sử dụng sản phẩm.
• Van có độ kín cao, hạn chế rò rỉ lưu chất trong quá trình vận hành,đặc biệt thích hợp với các môi trường hơi nóng, khí nén.
• Thiết kế van đa dạng kích thước từ DN15 đến DN200, đáp ứng nhiều nhu cầu lắp đặt khác nhau.
• Có thể kết hợp với bộ điều khiển điện hoặc khí nén để tự động hóa quá trình vận hành.
• Đặc biệt sản phẩm có độ bền cao, ít hư hỏng, chi phí bảo trì và thay thế thấp trong quá trình sử dụng.
• Giá thành hợp lý hơn so với các dòng van cầu thép hoặc inox nhưng vẫn đáp ứng tốt yêu cầu của nhiều hệ thống.

Van cầu gang chữ ngã thường dùng ở đâu?

Nhờ khả năng điều tiết lưu lượng và chịu nhiệt tốt, van cầu gang chữ ngã được ứng dụng trong hầu hết các lĩnh vực công nghiệp, đặc biệt là hệ thống hơi nóng. Dưới đây là một số ứng dụng điển hình của sản phẩm này.

• Van được lắp đặt trên các tuyến ống hơi để điều chỉnh lưu lượng và áp suất hơi cấp đến thiết bị sử dụng.
• Kiểm soát lưu lượng hơi tại các dây chuyền sản xuất thực phẩm, dệt nhuộm, giấy, bao bì, cao su, hóa chất.
• Điều tiết lưu lượng nước nóng trong các nhà máy, khu công nghiệp và tòa nhà lớn.
• Kiểm soát lưu lượng khí cấp đến máy móc, thiết bị sản xuất và dây chuyền tự động hóa.
• Sử dụng trên các đường ống hơi áp suất cao, hệ thống trao đổi nhiệt và cấp nhiệt công nghiệp.
• Kiểm soát lưu lượng tại các vị trí cần điều chỉnh dòng chảy thường xuyên.

Các dòng van cầu gang chữ ngã đang được tin dùng hiện nay

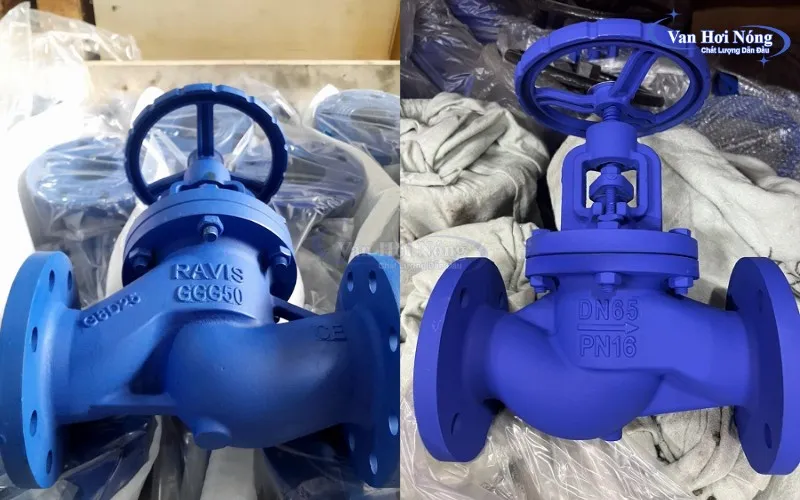

Van cầu gang chữ ngã Ravis

Là dòng van cầu chữ ngã chuyên dùng cho hệ thống hơi được sản xuất bởi thương hiệu Ravis nổi tiếng Đài Loan. Với chất liệu gang đúc GGC25, sản phẩm này có khả năng chịu áp lên đến 16 bar, nhiệt độ 200 độ C, thích hợp cho môi trường hơi nóng, nước nóng, khí nén,…

Không chỉ được đánh giá cao về chất lượng, van cầu gang Ravis còn sở hữu mức giá vô cùng cạnh tranh, giúp tối ưu chi phí đầu tư cho các doanh nghiệp.

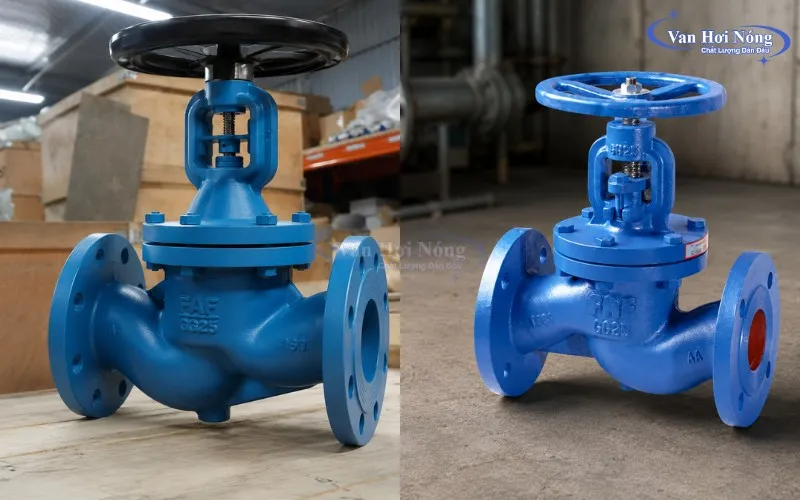

Van cầu gang chữ ngã FAF

Van cầu gang chữ ngã FAF là dòng van cầu nổi tiếng Thổ Nhĩ Kỳ, được đánh giá cao về chất lượng, độ kín và khả năng chịu nhiệt nhờ sản xuất theo tiêu chuẩn Châu Âu.

Để đáp ứng đa dạng nhu cầu sử dụng của các hệ thống, FAF hiện đang cho ra mắt 2 phiên bản van cầu gang chữ ngã là van cầu model 2100 và 2130. Cả 2 sản phẩm này đều được thiết kế với dải kích thước đa dạng DN15-DN200, kết nối bích, kiểu làm kín bellow seal cho khả năng chịu nhiệt lên đến 300 độ C, áp lực 16 bar.

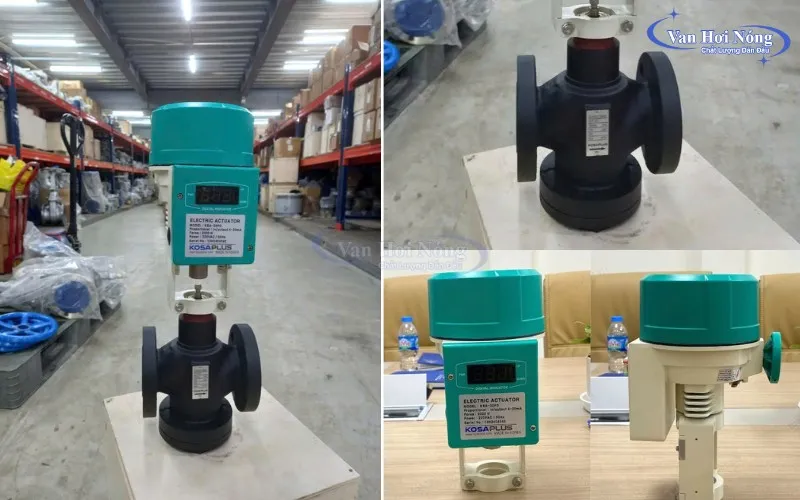

Van cầu gang điều khiển điện Kosaplus

Van cầu gang điều khiển điện Kosaplus là dòng van cầu vận hành tự động nổi tiếng Hàn Quốc. Thay vì sử dụng tay quay, sản phẩm này được trang bị bộ truyền động điện đạt tiêu chuẩn chống nước, chống bụi IP67, cho phép vận hành tự động mà không cần dùng sức người. Sản phẩm có thể tích hợp tủ điện để vận hành từ xa, hỗ trợ cả hai chế độ ON/OFF và tuyến tính đáp ứng tốt nhu cầu điều tiết lưu lượng.

Với việc sử dụng các nguồn điện áp phổ biến như 24V, 220V, 380V với dải kích thước đa dạng từ DN15-DN200, van cầu gang yên ngựa Kosaplus có thể phù hợp với nhiều hệ thống khác nhau như hơi nóng, nước nóng, dầu tải nhiệt,…

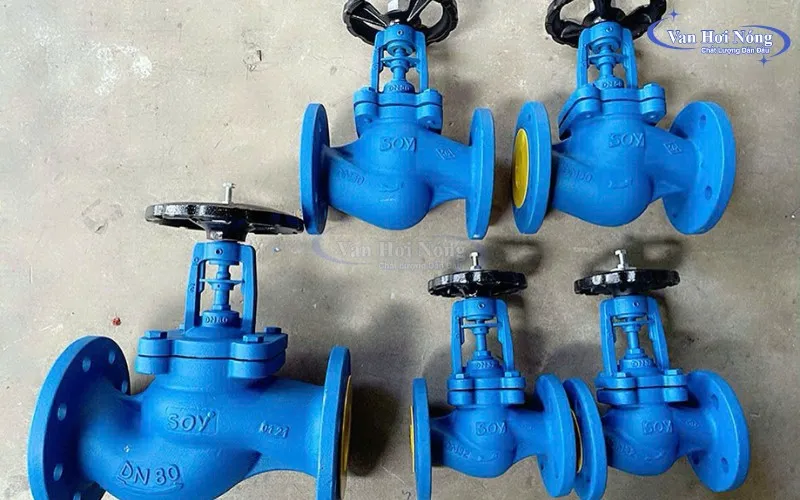

Van cầu gang chữ ngã SOY

Đến từ Thổ Nhĩ Kỳ, van cầu gang chữ ngã SOY là dòng van được đánh giá cao về độ bền và khả năng vận hành ổn định trong môi trường nhiệt độ cao. Sản phẩm được chế tạo từ thân gang GG25, đĩa van và trục inox, cho khả năng chịu nhiệt lên tới 300°C và áp lực làm việc 16 bar. Đặc biệt, van cầu gang Soy làm kín bằng bellows theo tiêu chuẩn Châu Âu giúp hạn chế rò rỉ hiệu quả, đảm bảo an toàn trong quá trình vận hành.

Nhờ những ưu điểm nói trên, van chữ ngã gang SOY được ứng dụng rộng rãi trong các hệ thống hơi nóng, lò hơi, nhà máy điện, dệt may và nhiều dây chuyền sản xuất công nghiệp khác.

Kinh nghiệm lựa chọn van cầu gang chữ ngã phù hợp

Được đánh giá cao về độ bền thế nhưng để van cầu gang chữ ngã có thể hoạt động ổn định lâu dài trong các hệ thống hơi nóng người dùng cần lưu ý các vấn đề sau khi lựa chọn.

• Chọn van có kích thước phù hợp với đường kính ống nhằm đảm bảo lưu lượng và khả năng vận hành.
• Kiểm tra áp suất và nhiệt độ làm việc của van đảm bảo phù hợp với nhu cầu hệ thống.
• Ưu tiên các dòng van có đĩa, trục và ghế bằng inox nhằm tăng khả năng chống ăn mòn và kéo dài tuổi thọ sử dụng.
• Lựa chọn kiểu kết nối ren, bích phù hợp, đảm bảo quá trình lắp đặt, thay thế diễn ra dễ dàng, thuận tiện.
• Ưu tiên sản phẩm của thương hiệu lớn, có tên tuổi như Ravis, Kosaplus, FAF, Soy, Zetkama để đảm bảo chất lượng cũng như độ bền tối ưu.

Liên hệ báo giá và địa chỉ mua van cầu gang chữ ngã uy tín

Giá van cầu gang chữ ngã phụ thuộc vào nhiều yếu tố như kích thước, thương hiệu, vật liệu chế tạo và kiểu vận hành. Vì vậy để nhận báo giá van cầu chính xác và phù hợp với nhu cầu sử dụng, quý khách nên liên hệ trực tiếp với đơn vị cung cấp.

Tại Van Hơi Nóng, chúng tôi có sẵn các mẫu van cầu gang chữ ngã đến từ các thương hiệu nổi tiếng như Ravis – Đài Loan, FAF – Thổ Nhĩ Kỳ, Kosaplus – Hàn Quốc,… Với 16 năm kinh nghiệm trong lĩnh vực nhập khẩu và phân phối các thiết bị van hơi, Van Hơi Nóng tự hào là địa chỉ được nhiều khách hàng tin tưởng.

Khi mua hàng tại đây, khách hàng sẽ được tư vấn lựa chọn sản phẩm phù hợp với từng hệ thống thực tế, hỗ trợ báo giá nhanh, cung cấp đầy đủ giấy tờ CO-CQ, chính sách bảo hành rõ ràng. Liên hệ ngay Van Hơi Nóng 0978021499 để được biết thêm thông tin chi tiết.
