Chi tiết van cầu inox điều khiển điện & ứng dụng thực tế

Van cầu inox điều khiển điện là dòng van tự động được đánh giá cao nhờ khả năng chống ăn mòn, chịu nhiệt tốt và vận hành ổn định trong môi trường khắc nghiệt. Với kích thước đa dạng từ DN15-DN200; kiểu kết nối ren, bích; vận hành on/off hoặc tuyến tính sản phẩm này có thể sử dụng trong nhiều môi trường khác nhau. Cùng Van Hơi Nóng tìm hiểu chi tiết về van cầu inox điều khiển điện trong bài viết sau.

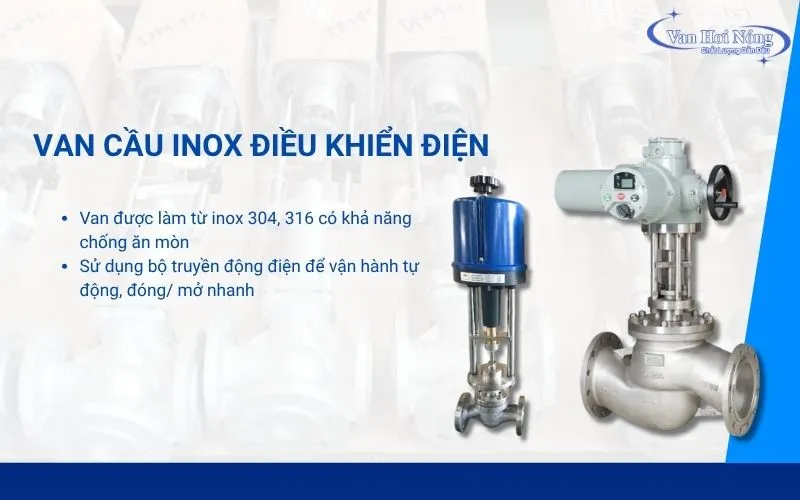

Giới thiệu chung van cầu inox điều khiển điện

Van cầu inox điều khiển điện là dòng van cầu tự động được chế tạo từ inox 304, 316 kết hợp cùng bộ truyền động điện giúp thực hiện quá trình đóng mở, điều tiết dòng chảy của van. Thay vì vận hành bằng tay, thiết bị này sử dụng nguồn điện cho tốc độ đóng mở nhanh, khả năng tự động hóa hiện đại.

Không chỉ thế, với chất liệu inox bền bỉ, dòng van này có thể hoạt động ổn định trong môi trường nhiệt độ, áp suất cao hoặc có hóa chất ăn mòn mạnh.

Hiện tại van cầu điều khiển điện inox được sản xuất với dải kích thước rộng, từ DN15-DN500, thiết kế kết nối dạng ren, bích; và vận hành kiểu OB/OFF (đóng/ mở hoàn toàn) hoặc tuyến tính (đóng/mở theo góc).

Thông số kỹ thuật van cầu điều khiển điện inox

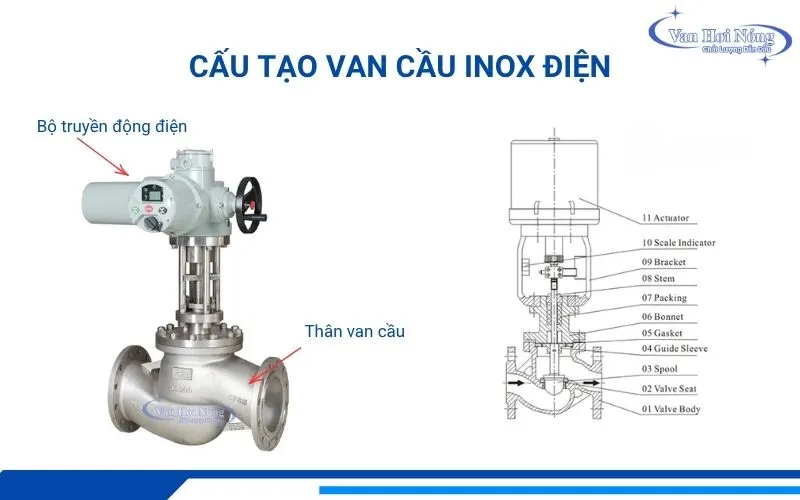

Cấu tạo của van cầu inox điều khiển điện gồm mấy phần?

Van cầu inox động cơ điện được cấu thành từ hai bộ phận chính, đó là thân van và bộ truyền động điện. Cụ thể:

Phần thân van cầu

Thân van cầu inox là bộ phận tiếp xúc trực tiếp với dòng lưu chất, có nhiệm vụ chứa và bảo vệ các chi tiết quan trọng bên trong như đĩa van, trục van, ghế van và gioăng làm kín. Thân van cầu thường được chế tạo từ inox, thiết kế chữ ngã đặc trưng giúp kiểm soát lưu chất chính xác và hiệu quả.

Thông thường, thân van cầu điều khiển điện inox được thiết kế dạng 2 ngã hoặc 3 ngã (cho hệ thống cần phân nhánh dòng chảy). Các đầu nối thân van chủ yếu là dạng nối bích, được thiết kế theo các tiêu chuẩn quốc tế như DIN, ANSI, BS, JIS giúp van liên kết với hệ thống đường ống một cách dễ dàng. Trên thân còn có giá đỡ để liên kết với bộ truyền động, thay thế cơ cấu tay quay truyền thống.

Bộ truyền động điện

Là bộ phận quan trọng nhất của van, có nhiệm vụ chuyển đổi điện năng thành cơ năng để nâng hạ trục van và đĩa van. Bộ phận này thường sử dụng các nguồn điện phổ biến như 24VDC, 220VAC hoặc 380VAC và được sản xuất với hai chế độ vận hành là ON/OFF và tuyến tính.

Về cấu tạo bộ điều khiển sẽ gồm các bộ phận chính như mô tơ điện, hộp số giảm tốc, bảng mạch điều khiển, công tắc hành trình và hệ thống dây dẫn. Vỏ ngoài được thiết kế kín nước, chống bụi đạt tiêu chuẩn IP67, IP68 giúp hoạt động ổn định trong môi trường công nghiệp.

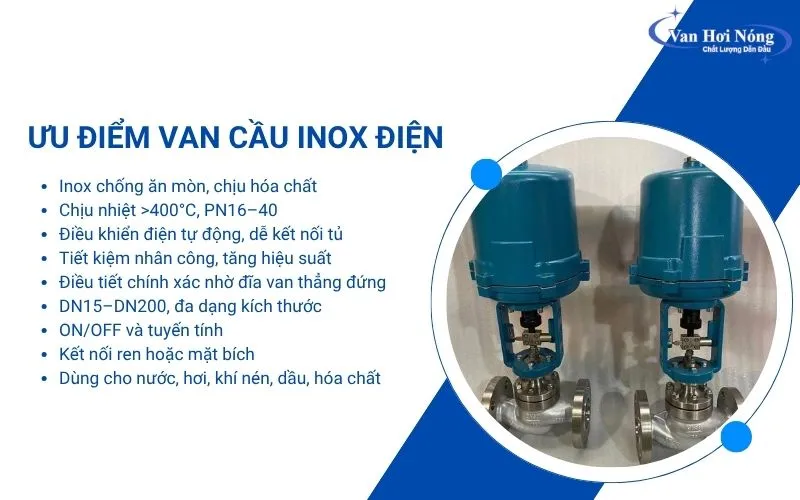

Điểm mạnh của van cầu inox điều khiển điện

Ngoài khả năng vận hành tự động, van cầu inox điện còn được đánh giá cao về độ bền, khả năng chịu nhiệt và áp. Dưới đây là những ưu điểm nổi bật của sản phẩm này.

• Thân van làm từ inox cho khả năng chống ăn mòn và oxy hóa tốt, thích hợp sử dụng trong các môi trường hóa chất ăn mòn.
• Van có thể hoạt động ổn định trong môi trường nhiệt độ cao và áp suất lớn lên đến trên 400 độ C, PN16-40.
• Bộ điều khiển điện giúp tự động hóa quá trình đóng mở van, dễ dàng kết nối với tủ điều khiển để điều khiển từ xa.
• Nhờ khả năng vận hành tự động, van giúp tiết kiệm chi phí nhân công, nâng cao hiệu suất vận hành.
• Thiết kế đĩa van di chuyển lên xuống theo phương thẳng đứng cho khả năng điều tiết lưu lượng chính xác, kiểm soát dòng chảy hiệu quả hơn so các dòng van đóng mở thông thường.
• Van được sản xuất với đa dạng kích thước từ DN15 đến DN200, phù hợp với nhiều hệ thống đường ống khác nhau.
• Có sẵn cả phiên bản ON/OFF và tuyến tính để đáp ứng từng yêu cầu vận hành cụ thể.
• Có thể sử dụng cho nhiều loại lưu chất như nước, hơi nóng, khí nén, dầu và hóa chất.

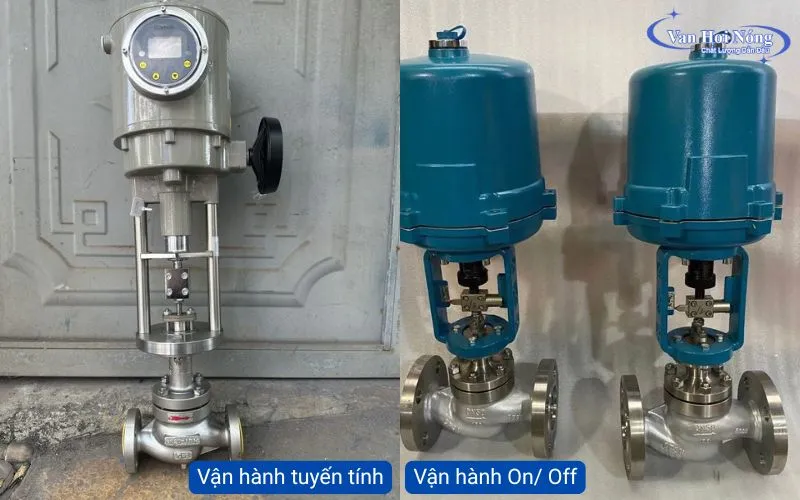

Tổng hợp các mẫu van cầu inox điều khiển điện được tin dùng

Van cầu inox đóng mở điện được sản xuất với nhiều mẫu mã nhằm đáp ứng nhu cầu vận hành của các hệ thống.Trong đó, hai dòng sản phẩm được sử dụng phổ biến nhất hiện nay là van cầu inox điện điều khiển ON/OFF và van cầu inox điện điều khiển tuyến tính.

Van cầu inox điều khiển điện ON/OFF

Van cầu inox điều khiển điện ON/OFF là dòng van cầu chỉ thực hiện hai chức năng đóng hoàn toàn hoặc mở hoàn toàn. Khi nhận tín hiệu cấp điện, mô tơ sẽ kéo trục van di chuyển hết hành trình, đưa đĩa van về trạng thái đóng kín hoặc mở hoàn toàn. Sau khi đạt vị trí cài đặt, công tắc hành trình sẽ tự động ngắt nguồn điện nhằm bảo vệ động cơ và tiết kiệm điện năng.

Do chỉ hoạt động ở hai trạng thái 0% và 100% nên dòng van này không có khả năng điều chỉnh độ mở trung gian để điều tiết lưu lượng. Vì vậy, sản phẩm thường được sử dụng trong các hệ thống chỉ yêu cầu đóng ngắt lưu chất như nước, khí nén, dầu, hơi nóng và các dây chuyền sản xuất tự động.

Van cầu inox điều khiển điện tuyến tính

Khác với van cầu điều khiển điện ON/OFF chỉ hoạt động ở hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn, van cầu inox điều khiển điện tuyến tính có khả năng điều chỉnh độ mở của đĩa van theo nhiều mức khác nhau từ 0% đến 100% trong suốt hành trình. Sản phẩm này được trang bị thêm bộ định vị Positioner giúp tiếp nhận tín hiệu analog 4-20mA hoặc 0-10V từ PLC, DCS và tự động điều chỉnh vị trí đĩa van theo yêu cầu vận hành.

Nhờ khả năng kiểm soát và điều tiết lưu lượng chính xác, van cầu điều khiển điện inox đóng mở tuyến tính thường được sử dụng trong các hệ thống lò hơi, trao đổi nhiệt, HVAC, hóa chất và các dây chuyền sản xuất tự động yêu cầu độ chính xác cao.

Ngoài kiểu vận hành, van cầu điều khiển điện inox còn được phân loại theo kết nối và xuất xứ. Cụ thể:

• Van cầu inox điều khiển điện nối ren.
• Van cầu inox điều khiển điện nối bích.
• Van cầu inox điều khiển điện Hàn Quốc.
• Van cầu inox điều khiển điện Đài Loan.

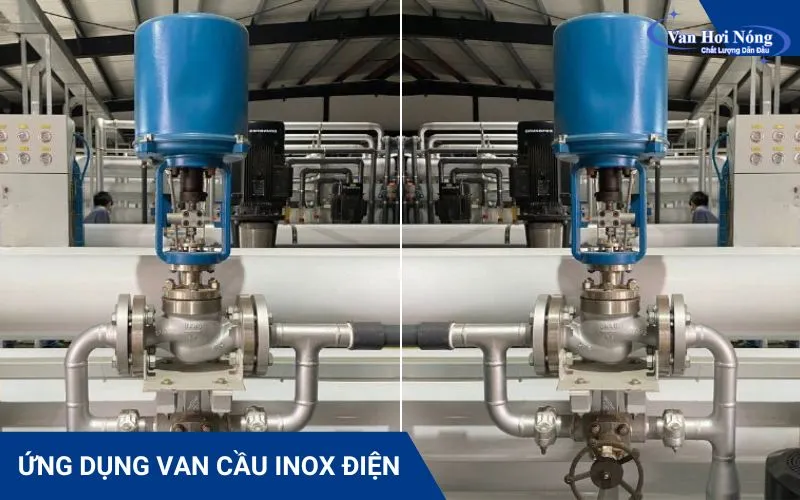

Van cầu inox điều khiển điện được ứng dụng trong những lĩnh vực nào?

Sở hữu độ bền cao, khả năng chống ăn mòn tốt và điều chỉnh dòng chảy tự động, van cầu inox động cơ điện hiện được sử dụng rộng rãi trong các hệ thống công nghiệp như:

• Hệ thống lò hơi, đường ống hơi nóng và dầu truyền nhiệt.
• Nhà máy thực phẩm, đồ uống, chế biến thủy sản.
• Hệ thống xử lý nước sạch, nước thải.
• Nhà máy hóa chất, dung môi, chất ăn mòn.
• Hệ thống HVAC, điều hòa không khí và trao đổi nhiệt.
• Nhà máy dược phẩm, mỹ phẩm yêu cầu độ sạch cao.
• Các dây chuyền sản xuất tự động trong nhà máy công nghiệp.

Những lưu ý quan trọng khi lắp đặt và sử dụng van cầu inox điều khiển điện

Để van cầu inox điều khiển điện hoạt động bền bỉ, hạn chế phát sinh sự cố trong quá trình vận hành, người dùng cần lưu ý một số vấn đề quan trọng sau:

• Lắp đặt van đúng chiều dòng chảy được nhà sản xuất quy định trên thân van.
• Đảm bảo nguồn điện cấp ổn định, tránh tình trạng quá áp hoặc sụt áp làm tránh cháy mô tơ hoặc hỏng bo mạch điện tử.
• Không để bộ điều khiển điện ngâm trực tiếp trong nước hoặc môi trường quá ẩm ướt.
• Định kỳ nên kiểm tra các đầu nối điện, gioăng làm kín và tình trạng hoạt động của bộ truyền động.
• Đối với môi trường ngoài trời, nên lựa chọn bộ điều khiển có cấp bảo vệ IP67 hoặc IP68 để tăng khả năng chống nước.
• Thực hiện bảo dưỡng định kỳ để đảm bảo van luôn hoạt động ổn định và kéo dài tuổi thọ sử dụng.

Gợi ý địa chỉ mua van cầu inox điều khiển điện chính hãng, giá tốt

Để mua van cầu điều khiển điện inox chính hãng, giá tốt quý khách nên tìm đến các đơn vị phân phối lớn, có chính sách bảo hành, hậu mãi uy tín. Tại Việt Nam, Van Hơi Nóng tự hào là đơn vị phân phối uy tín nhiều khách hàng lớn như Vinfast, LG, Honda,… tin tưởng lựa chọn.

Tại kho hàng của Van Hơi Nóng có sẵn các mẫu van cầu điều khiển điện nhập khẩu chính hãng từ Hàn Quốc, Đài Loan. Tất cả sản phẩm đều có đầy đủ chứng tờ CO-CQ, chính sách bảo hành rõ ràng cùng đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng tư vấn lựa chọn sản phẩm phù hợp cho từng hệ thống.

Nói chung, van cầu inox điều khiển điện là giải pháp tối ưu cho các hệ thống yêu cầu đóng mở, điều tiết lưu chất tự động với độ bền cao và khả năng làm việc ổn định trong nhiều môi trường khác nhau. Hy vọng những thông tin trên sẽ giúp bạn lựa chọn được sản phẩm phù hợp cho hệ thống hơi nóng của mình. Nếu cần tư vấn hoặc báo giá van cầu điều khiển điện chính hãng, hãy liên hệ Van Hơi Nóng qua hotline 0978.021.499 để được hỗ trợ nhanh chóng.
