Van bi thép JIS10K: Cấu tạo, báo giá & địa chỉ mua uy tín số 1

Van bi thép JIS10K là dòng van bi được sản xuất theo tiêu chuẩn Nhật Bản, với mức áp lực tối đa 10 bar, chuyên dùng cho các hệ thống hơi nóng, dầu, gas, khí nén. Để hiểu rõ hơn về sản phẩm này mời quý vị theo dõi bài viết dưới đây. Van Hơi Nóng sẽ cung cấp thông tin từ A-Z về cấu tạo, nguyên lý, cách lựa chọn sản phẩm và các model đang được bán chạy hiện nay.

Van bi thép JIS10K là gì?

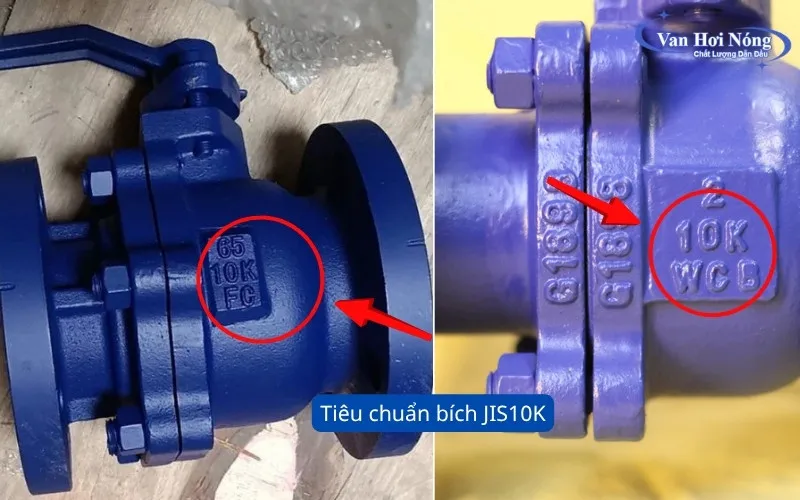

Van bi thép JIS10K (tiếng Anh: Steel Ball Valve JIS 10K) là dòng van công nghiệp được chế tạo từ chất liệu thép đúc WCB hoặc thép rèn A105, giúp tối ưu hóa độ bền và khả năng chịu áp lực cao. Dòng van này được sản xuất và kiểm định nghiêm ngặt theo tiêu chuẩn JIS (Japanese Industrial Standards) do Ủy ban Tiêu chuẩn Công nghiệp Nhật Bản ban hành. Ký hiệu 10K biểu thị mức áp lực làm việc tối đa của thiết bị trong điều kiện tiêu chuẩn là 10 kgf/cm² (tương đương 1.0 MPa hoặc 10 bar).

So với các dòng van gang hay van đồng thông thường, van bi thép mặt bích JIS10K vượt trội hơn hẳn về độ bền, khả năng chống va đập mạnh và chịu được nhiệt độ, áp lực cao. Sản phẩm này có thể hoạt động ổn định trong môi trường hơi nóng, dầu nóng với nền nhiệt lên đến 400 độ C.

Thông số kỹ thuật van bi thép JIS10K

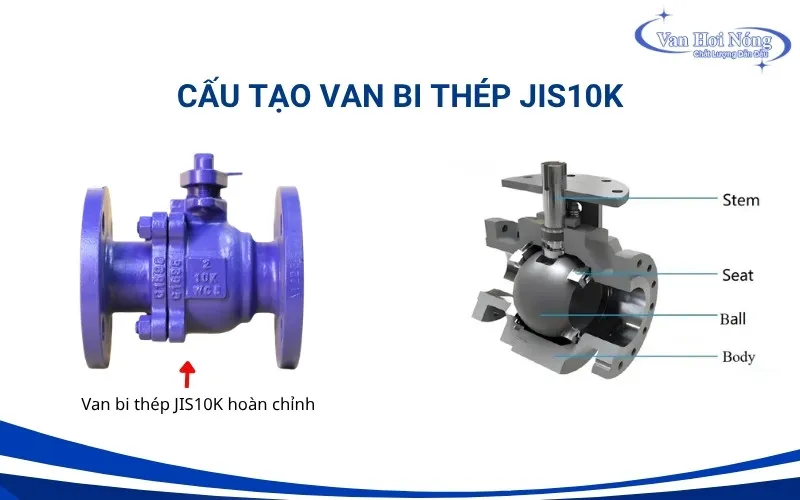

Cấu tạo và nguyên lý hoạt động của van bi thép JIS10K

Cũng giống như các loại van bi thông thường, van bi thép JIS10K được thiết kế với các bộ phận chính như:

• Thân van: Làm hoàn toàn từ thép đúc, thép rèn với nối bích chắc chắn theo tiêu chuẩn JIS10K.
• Bi van: Thiết kế hình cầu, có lỗ xuyên tâm. Bộ phận này thường được làm từ thép không gỉ (inox 304 hoặc 316), bề mặt làm nhẵn, gia công chính xác giúp chống ăn mòn và giảm ma sát.
• Trục van: Làm từ hợp kim có độ cứng cao, bộ phận này được thiết kế nối từ bộ truyền động hay tay gạt đến bi van giúp truyền lực điều khiển.
• Gioăng làm kín: Thường được làm từ PTFE hoặc Teflon chịu nhiệt, thiết kế bao bọc quanh bi giúp đảm bảo độ kín khi đóng, ngăn ngừa rò rỉ lưu chất tốt ưu.
• Bộ truyền động: Tùy theo nhu cầu vận hành, bộ phận này có thể là tay gạt, bộ điều khiển điện hoặc khí nén.

Về nguyên lý, van bi thép JIS10K hoạt động khá đơn giản. Ở trạng thái mở khi tay gạt hoặc bộ điều khiển xoay 90 độ, lỗ xuyên tâm của bi nằm song song với hướng dòng chảy, cho phép lưu chất đi qua dễ dàng. Ở trạng thái đóng, khi xoay ngược lại góc 90 độ, lỗ xuyên tâm của bi sẽ vuông góc với dòng chảy, ngăn cho lưu chất đi qua.

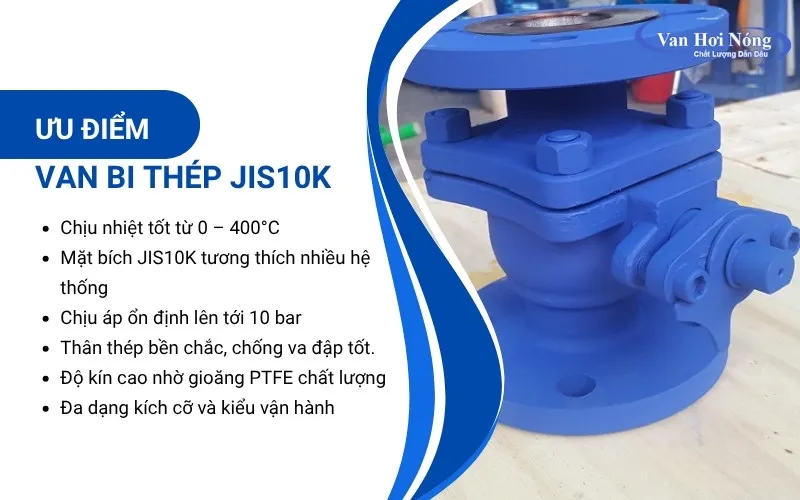

Vì sao van bi thép JIS10K được sử dụng phổ biến?

Van bi thép tiêu chuẩn JIS10K là phiên bản van bi được sử dụng phổ biến trong các hệ thống đường ống Châu Á nhờ những ưu điểm nổi bật như:

• Chất liệu thép bền bỉ giúp van có thể vận hành ổn định trong môi trường nhiệt độ trên từ 0-400 độ C, đáp ứng tốt các môi trường dầu nóng, hơi nóng,…
• Tiêu chuẩn mặt bích JIS10K có tính tương thích cao với các hệ thống đường ống hiện đại, đặc biệt là ở thị trường Việt Nam.
• Van có khả năng chịu áp 10 bar, đây là mức áp suất phổ biến trong các hệ thống đường ống hiện nay.
• Nhờ được sản xuất từ thép dòng van này có độ bền cơ học rất cao, chịu được va đập mạnh, có thể hoạt động liên tục trong môi trường khắc nghiệt mà không biến dạng.
• Thiết kế bi van kết hợp gioăng làm kín PTFE giúp van đạt độ kín gần như tuyến đối khi đóng, giúp hạn chế thất thoát lưu lượng, đảm bảo an toàn khi vận hành.
• Van được thiết kế với đa dạng kích cỡ và kiểu vận hành phù hợp với nhiều hệ thống khác nhau từ dân dụng đến tự động hóa công nghiệp.

Các mẫu van bi thép JIS10K bán chạy nhất hiện nay

Tùy thuộc vào phương thức vận hành và xuất xứ, van bi thép JIS10K hiện được chia thành các dòng chủ lực dưới đây.

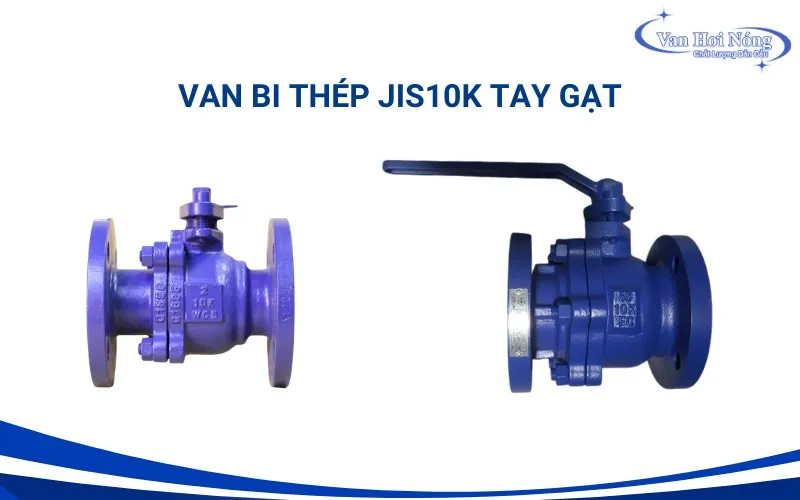

Van bi thép JIS10K tay gạt

Đây là dòng van bi thép JIS10K cơ bản và phổ biến nhất hiện nay. Van sử dụng lực tay của người để đóng mở thông qua tay gạt với ưu điểm là đóng mở nhanh, cấu tạo nhỏ gọn, giá thành rẻ và dễ dàng bảo trì. Hiện tại, van bi thép JIS10K tay gạt thường được dùng cho các đường ống có kích cỡ vừa và nhỏ, từ DN15 đến DN50.

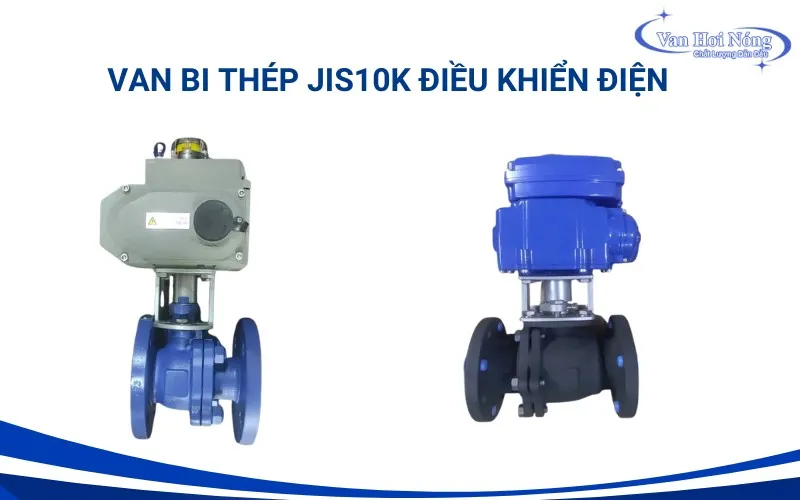

Van bi thép JIS10K điều khiển điện

Van được tích hợp thêm mô tơ điện (điện áp 24V, 220V hoặc 380V). Khi cấp điện, mô tơ sẽ chạy và xoay trục van để đóng mở. Dòng van này có hai dạng: ON/OFF (đóng mở hoàn toàn) và tuyến tính (điều tiết lưu lượng theo góc mở). Nhờ tốc độ đóng mở nhanh, tích hợp dễ dàng với tủ điện và hệ điều khiển trung tâm dòng van này đặc biệt phù hợp cho các hệ thống tự động hóa cao, vị trí lắp đặt chật hẹp hoặc độc hại.

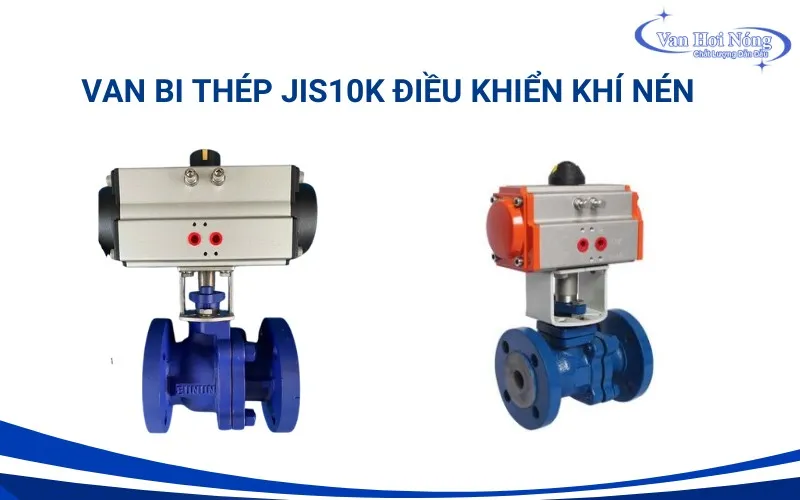

Van bi thép JIS10K điều khiển khí nén

Thay vì dùng điện, thiết bị này sử dụng áp lực khí nén để đẩy piston, truyền động xoay bi van. Dòng van này có tốc độ đóng mở siêu nhanh (chỉ từ 1 – 3 giây), độ an toàn cao, phòng chống cháy nổ tuyệt đối nên cực kỳ được ưa chuộng trong các nhà máy lọc hóa dầu, hệ thống gas, khí nén hơn so với van điện.

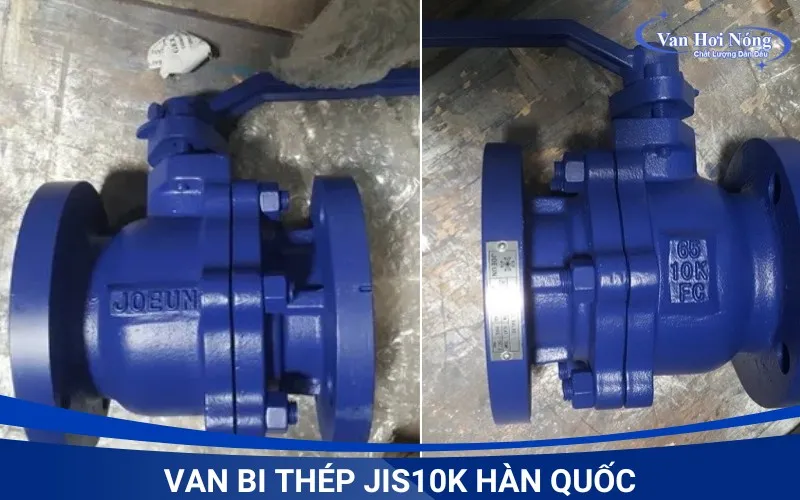

Van bi thép JIS10K Hàn Quốc

Van bi thép JIS10K xuất xứ Hàn Quốc là dòng van chuẩn dự án được các nhà thầu yêu thích nhờ chất lượng ổn định, độ bền cao, khả năng đáp ứng tốt với các môi trường làm việc khắc nghiệt.

Hầu hết các sản phẩm này đều được sản xuất từ thép WCB giúp thân van có độ cứng tốt, chịu va đập mạnh, hạn chế nứt vỡ khi vận hành liên tục. Ngoài ra để tăng độ bền các nhà sản xuất còn phủ thêm sơn Epoxy chống oxy hóa giúp hạn chế ăn mòn hiệu quả. Thiết kế mặt bích tiêu chuẩn JIS10K còn giúp van dễ dàng lắp đặt, đồng bộ cho các hệ thống

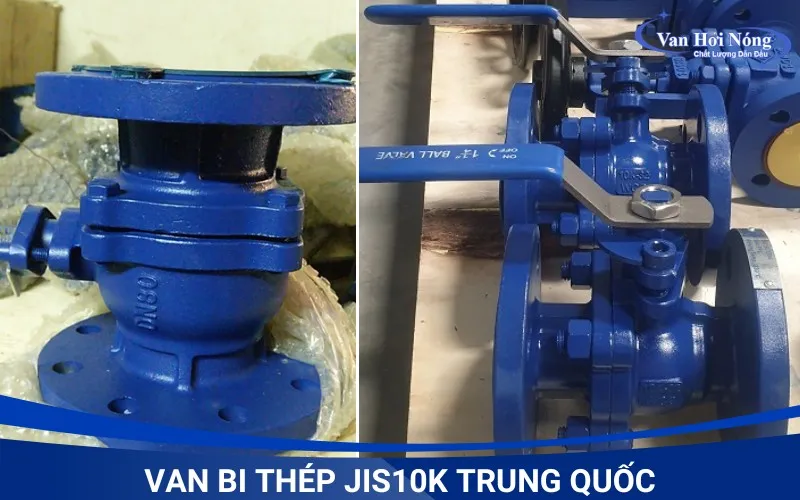

Van bi thép JIS10K Trung Quốc

Van bi thép JIS10K Trung Quốc là dòng sản phẩm được sử dụng phổ biến tại thị trường Việt nhờ lợi thế về giá và khả năng đáp ứng đa dạng nhu cầu sử dụng. Đây được xem là giải pháp tối ưu chi phí cho các công trình.

Van thường được sản xuất từ thép WCB, tiêu chuẩn mặt bích JIS10K giúp dễ dàng lắp đặt, đồng bộ với các hệ thống đường ống tiêu chuẩn Nhật Bản. Một ưu điểm khác của van bi thép JIS10K Trung Quốc là nguồn hàng sẵn kho, đa dạng kích cỡ, dễ dàng thay thế khi cần.

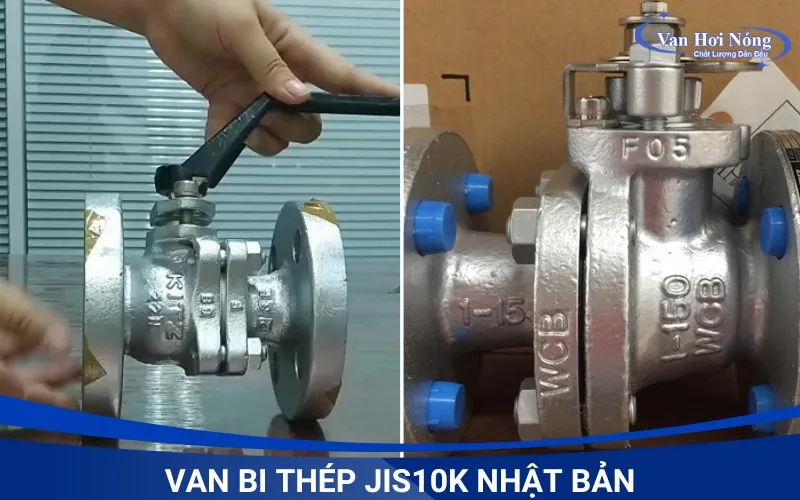

Van bi thép JIS10K Nhật Bản

Van bi thép JIS10K Nhật Bản là dòng sản phẩm cao cấp được nhiều nhà máy và chủ đầu tư lựa chọn nhờ độ bền cao, khả năng vận hành cực kỳ ổn định. Điểm nổi bật của dòng sản phẩm này nằm ở chất lượng gia công tinh xảo, độ chính xác cao, khả năng làm kín gần như tuyệt đối ngay cả khi hoạt động liên tục trong môi trường áp lực, nhiệt độ cao. Không chỉ thế với độ bền cao, sản phẩm này còn giúp doanh nghiệp tiết kiệm đáng kể chi phí bảo trì, đảm bảo an toàn cho hệ thống.

Ứng dụng thực tế của van bi thép JIS10K

Sở hữu chất liệu bền bỉ, khả năng chịu tải nhiệt độ tốt van bi thép JIS10K hiện được sử dụng rộng rãi trong các hệ thống lưu chất sau:

• Hệ thống hơi bão hòa, hơi quá nhiệt, tuyến ống dẫn hơi chính tại các nhà máy có áp suất làm việc 10 bar.
• Đường ống dẫn dầu công nghiệp, dầu thủy lực, nhiên liệu hoặc hóa chất không có tính ăn mòn.
• Hệ thống khí nén áp lực 10 bar, đường ống dẫn nước làm mát thiết bị hoặc thủy lực tại các nhà máy.
• Thiết bị này còn được sử dụng trong các nhà máy thực phẩm, đồ uống, hệ thống HVAC, nhà máy dệt nhuộm, hệ thống cấp thoát nước công nghiệp,…

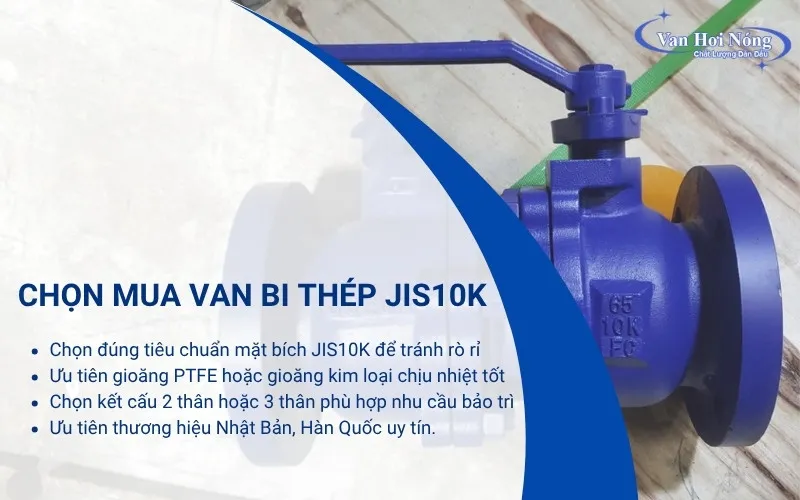

Lưu ý quan trọng khi chọn mua van bi thép JIS10K

Để tối ưu hóa chi phí vòng đời sản phẩm và hạn chế sự cố dừng máy không cần thiết khi chọn mua van bi thép JIS10K người dùng cần phải lưu ý các vấn đề sau:

• Đảm bảo tiêu chuẩn mặt bích của van đồng bộ chính xác với hệ thống đường ống theo chuẩn JIS10K để tránh tình trạng rung lắc, rò rỉ lưu chất trong quá trình vận hành.
• Ưu tiên lựa chọn gioăng làm kín PTFE hoặc gioăng kim loại nhằm đảm bảo khả năng chịu nhiệt, chịu áp và duy trì độ kín ổn định trong các môi trường khắc nghiệt như hơi nóng, dầu tải nhiệt hoặc khí nén áp lực cao.
• Cân nhắc nhu cầu bảo trì thực tế để lựa chọn kết cấu thân van phù hợp. Dạng 2 thân giúp tối ưu chi phí và độ kín, trong khi 3 thân sẽ thuận tiện hơn cho việc vệ sinh, thay gioăng hoặc bảo dưỡng định kỳ mà không cần tháo rời đường ống.
• Cuối cùng hãy ưu tiên các thương hiệu lớn đến từ Nhật Bản hoặc Hàn Quốc để đảm bảo chất lượng vật liệu, độ bền cơ học và khả năng vận hành ổn định trong điều kiện áp lực và nhiệt độ cao liên tục.

Báo giá và địa chỉ mua van bi thép JIS10K uy tín

Giá van bi thép mặt bích chuẩn JIS10K trên thị trường phụ thuộc vào nhiều yếu tố như kích thước, thương hiệu, xuất xứ và kiểu vận hành. Dưới đây là bảng báo giá quý khách có thể tham khảo để lựa chọn sản phẩm cho hệ thống của mình.

Lưu ý: Mức giá trên không cố định mà sẽ thay đổi tùy thuộc vào thời điểm, số lượng đặt mua và tỉ giá ngoại hối. Vì vậy để biết chính xác quý khách nên liên hệ với nhà cung cấp để được hỗ trợ.

Một trong những đơn vị phân phối van bi thép JIS10K chính hãng hiện nay phải kể đến Van Hơi Nóng – Đơn vị đã có 16 năm kinh nghiệm trong việc nhập khẩu và phân phối van công nghiệp. Van bi thép JIS10K tại đây đều được nhập khẩu trực tiếp từ các thương hiệu nổi tiếng như ETM – Trung Quốc, Joeun – Hàn Quốc. Cam kết 100% chính hãng, đầy đủ giấy tờ CO, CQ, catalogue chứng minh nguồn gốc xuất xứ.

Ngoài chất lượng sản phẩm, Van Hơi Nóng còn được nhiều nhà thầu và nhà máy đánh giá cao nhờ nguồn hàng có sẵn số lượng lớn, hỗ trợ giao hàng nhanh và đáp ứng tốt tiến độ thi công cho các công trình, dự án trên toàn quốc. Nhanh tay liên hệ 0978021499 để được tư vấn và biết thêm thông tin chi tiết về sản phẩm.
