Van xả áp an toàn là gì? Cấu tạo & nguyên lý hoạt động như thế nào? Ứng dụng van xả áp ở đâu? Nếu bạn cũng đang có những thắc mắc này về van xả áp an toàn, đừng bỏ lỡ bài viết dưới đây để cùng Van Hơi Nóng tìm câu trả lời nhé.
Giới thiệu van xả áp an toàn

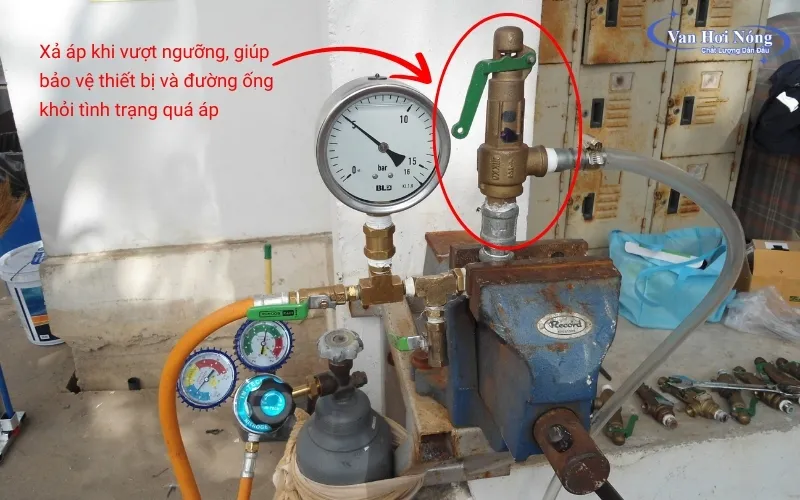

Van xả áp an toàn là thiết bị quan trọng trong các hệ thống áp lực, giúp bảo vệ thiết bị và đường ống khỏi tình trạng quá áp. Với cơ chế vận hành tự động, khi áp suất trong hệ thống vượt quá mức cài đặt, van sẽ tự động mở để xả bớt lưu chất để đưa áp suất về mức an toàn. Sau khi áp suất được điều chỉnh ổn định, van sẽ tự động đóng lại để duy trì sự vận hành bình thường của hệ thống.
Hiện nay, van xả áp an toàn được thiết kế đa dạng mẫu mã, kích cỡ từ DN15 trở lên, chất liệu gang, inox hoặc thép có độ bền bỉ tốt, chịu áp lực cao. Kiểu kết nối với đường ống dạng lắp ren hoặc lắp bích, kết cấu có tay giật, không có tay giật. Hệ thống ứng dụng phổ biến: hơi nóng, khí nén, nước, dầu khí,…
Cấu tạo van xả áp an toàn
Van xả an toàn có cấu trúc gồm các bộ phận chính sau:
- Thân van: Thường được làm từ vật liệu đồng, gang, inox hoặc thép, có độ bền cao để chịu áp suất lớn, nhiệt độ cao và đa dạng môi trường lưu chất khác nhau.
- Lò xo: Bộ phận quan trọng giúp cố định đĩa van và điều chỉnh áp suất mở của van, chất liệu chủ yếu inox cao cấp chống ăn mòn và chịu bền tốt.
- Đĩa van: Chức năng đóng/mở để kiểm soát dòng chảy khi áp suất vượt quá mức cho phép.
- Ty van: Kết nối giữa lò xo và đĩa van, giúp truyền lực để đóng/mở van.
- Bộ điều chỉnh áp suất: Dùng để điều chỉnh mức áp suất cài đặt phù hợp với hệ thống.
- Cổng vào, cổng xả: Dẫn lưu chất vào và thoát ra khi van mở.
- Tay giật (nếu có): Khi áp suất bên trong chưa vượt ngưỡng nếu muốn xả áp có thể sử dụng tay giật để thực hiện thao tác xả áp.
Nguyên lý hoạt động van xả áp
Khi áp suất trong hệ thống dưới mức cài đặt, lò xo giữ đĩa van đóng chặt, ngăn không cho lưu chất thoát ra. Khi áp suất tăng vượt mức an toàn, lúc này lực tác động từ dòng lưu chất thắng lực đàn hồi của lò xo, đẩy đĩa van mở ra để xả áp suất dư thừa. Khi áp suất giảm xuống mức an toàn, lò xo sẽ ép đĩa van đóng lại, giúp hệ thống trở về trạng thái ổn định.
Các cách phân loại van xả áp an toàn

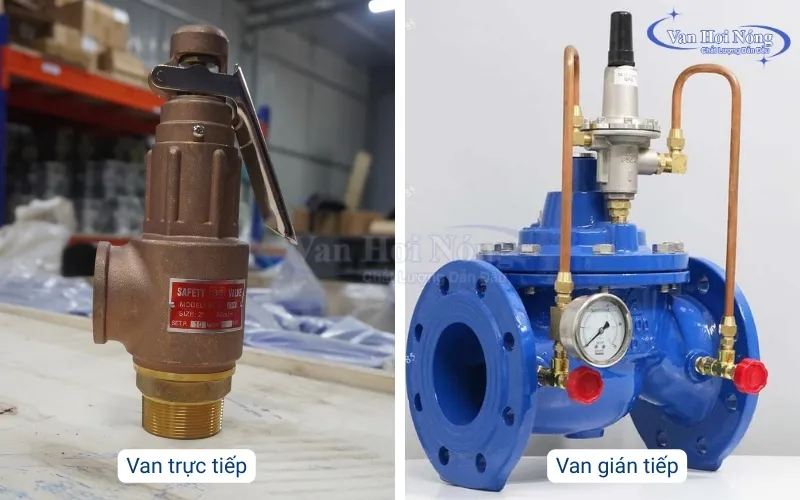

Theo nguyên lý hoạt động
- Van xả áp an toàn trực tiếp: Có thiết kế đơn giản, nhỏ gọn với cơ chế vận hành sử dụng lực đàn hồi của lò xo để đóng/mở van. Cụ thể, khi áp suất vượt ngưỡng, van tự động xả áp. Theo đó, đây là loại van phổ biến được lắp đặt trong hầu hết các hệ thống hơi nóng. Bạn có thể lựa chọn loại van có hoặc không có tay giật.
- Van xả áp an toàn gián tiếp: Được thiết kế phức tạp, cồng kềnh hơn và giá thành cao hơn dạng van xả áp trực tiếp. Cấu tạo gồm van chính và van phụ, chất liệu thân gang, phía trước van có đồng hồ đo áp. Ưu điểm được dùng trong hệ thống có áp suất cao và yêu cầu độ chính xác. Tuy nhiên, loại van này dùng phổ biến trong các hệ thống dẫn lưu chất là nước, chất lỏng.
Theo môi trường sử dụng
- Van xả áp an toàn hơi nóng: Là dòng van xả áp chịu nhiệt độ cao được sản xuất chuyên dụng cho hệ thống hơi nóng có điều kiện nhiệt độ cao. Điển hình có thể kể đến như hệ thống lò hơi, lò sấy, nồi hơi công nghiệp,…
- Van xả áp an toàn khí nén: Được ứng dụng phổ biến trong các hệ thống khí nén, máy nén khí. Chất liệu sản xuất gang, inox, thép có độ bền cao và đáp ứng tốt điều kiện áp suất lớn của khí nén.
- Van xả áp an toàn nước: Chuyên dùng cho hệ thống cấp nước, xử lý nước như cấp nước sinh hoạt, PCCC. Nhiệm vụ chính giúp bảo vệ hệ thống cấp nước khỏi tình trạng quá áp.

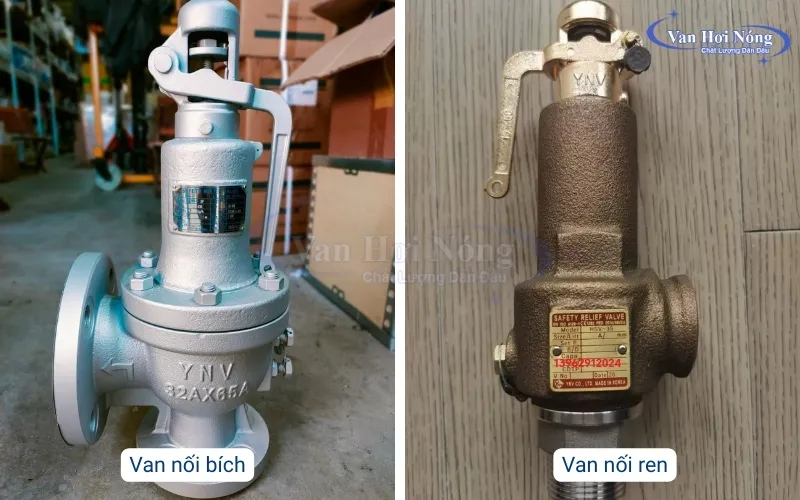

Theo phương thức kết nối
- Van xả áp an toàn ren: Van xả áp nối ren được thiết kế kiểu kết nối với đường ống dạng lắp ren. Ưu điểm phù hợp với van có kích cỡ nhỏ, dễ lắp đặt và đáp ứng tốt hệ thống có quy mô nhỏ; đặc biệt là giá thành rẻ và không yêu cầu cao khi lắp đặt.
- Van xả áp mặt bích: Là dòng van kết nối với đường ống dạng lắp bích, khi lắp đặt cần dùng bulong, đai ốc để cố định và dùng lực đều tay để siết chặt mặt bích. Ưu điểm độ kín cao, thích hợp với hệ thống áp suất lớn và chống rung lắc mạnh. Tuy nhiên, giá thành cao hơn dạng nối ren và lắp đặt cũng phức tạp hơn.

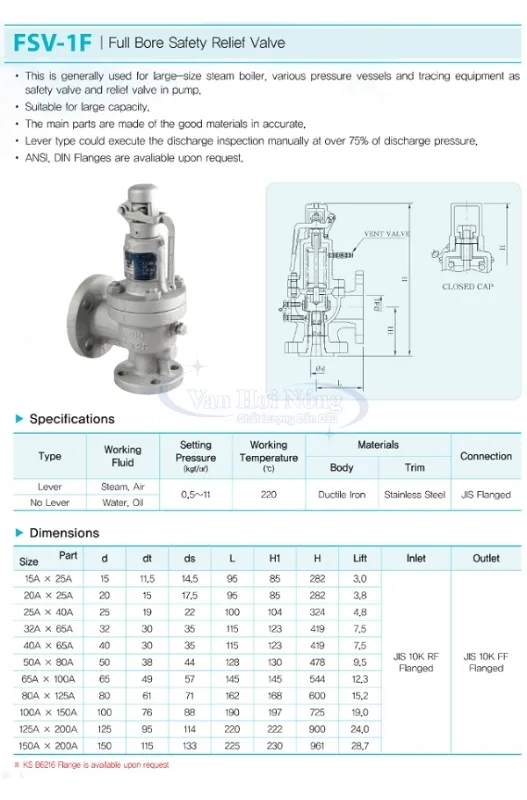

Catalogue van xả áp an toàn phổ biến
Dưới đây là một số catalogue van xả áp an toàn của các thương hiệu phổ biến, thông dụng trên thị trường hiện nay:
Ứng dụng van xả áp an toàn
Van xả áp được sử dụng rộng rãi trong nhiều lĩnh vực để kiểm soát và bảo vệ hệ thống khỏi tình trạng quá áp. Điển hình có thể kể đế như:
- Trong các nhà máy cấp nước, trạm bơm để đảm bảo áp suất đường ống luôn ổn định.
- Dùng trong hệ thống xử lý nước thải để kiểm soát áp suất trong bể chứa và đường ống.
- Được lắp đặt trong hệ thống lò hơi và hơi nóng.
- Được sử dụng trong các hệ thống khí nén, máy nén khí.
- Ứng dụng trong ngành dầu khí, nhà máy lọc dầu và hệ thống đường ống dẫn nhiên liệu.
- Được lắp đặt phổ biến trong hệ thống chữa cháy.
Bài viết trên đây Vanhoinongvn đã tổng hợp những thông tin cơ bản về van xả áp an toàn. Nếu quý khách còn câu hỏi hoặc có nhu cầu mua hàng, chỉ cần liên hệ qua hotline, đội ngũ nhân viên của Van Hơi Nóng luôn sẵn sàng làm việc 24/7 để tư vấn, hỗ trợ. Tại kho hàng, chúng tôi lưu sẵn full chất liệu, mẫu mã, xuất xứ đảm bảo cung cấp sản phẩm chính hãng, chất lượng và đáp ứng tốt mọi nhu cầu của khách hàng.
