Van cầu thép điều khiển điện là thiết bị công nghiệp được thiết kế để kiểm soát dòng chảy tự động trong các hệ thống có áp suất và nhiệt độ cao. Với chất liệu thân thép chịu lực tốt, kết hợp cùng bộ điều khiển điện hiện đại, loại van này đang được sử dụng phổ biến trong nhà máy nhiệt điện, hệ thống hơi công nghiệp, xử lý hóa chất, khí nén và nước nóng lạnh. Cùng Van Hơi Nóng tìm hiểu chi tiết về ưu nhược điểm và các dòng van nổi tiếng trong bài viết sau.
Giới thiệu van cầu thép điều khiển điện
Van cầu thép điều khiển điện là thiết bị điều khiển dòng chảy tự động với thân thép kết hợp với bộ truyền động điện, cho phép điều tiết dòng chảy nhanh chóng, chính xác mà không cần đến thao tác thủ công.
So với van cầu gang, van cầu hơi thép có khả năng làm việc ở môi trường khắc nghiệt hơn, chịu được nhiệt độ lên đến 400°C, áp lực khoảng 40 bar, phù hợp với nhiều hệ thống công nghiệp nặng.
Hiện nay, van cầu thép điều khiển điện được sản xuất đa dạng kích cỡ và kiểu điều khiển, từ ON/OFF (đóng/mở hoàn toàn) đến tuyến tính (điều chỉnh lưu lượng theo mức), đáp ứng đa dạng các yêu cầu kỹ thuật khác nhau.
Với độ bền cao và khả năng vận hành tự động hóa, đây là lựa chọn lý tưởng cho các hệ thống như lò hơi, dây chuyền hóa chất, xử lý nhiệt, khí nén, nước nóng/lạnh trong các nhà máy, khu công nghiệp hiện đại.
Các bộ phận chính của van cầu thép điều khiển điện
Van cầu thép điều khiển điện được cấu tạo từ hai bộ phận chính là van cầu hơi nóng và bộ truyền động điện. Trong đó, phần van cầu hơi có cấu tạo tương tự như các loại van cầu thông thường, nhưng được gia công từ vật liệu thép chịu nhiệt và áp lực cao. Cụ thể:
Bộ phận van cầu
Tương tự như các loại van cầu thông thường, bộ phận này sẽ gồm các thành phần chính như:
- Thân van: Được làm từ thép rèn hoặc thép đúc, có khả năng chịu nhiệt độ cao (lên tới 400°C) và áp lực lớn (đến 40 bar).
- Nắp van: Gắn liền với thân, dùng để cố định các chi tiết bên trong như trục van, đĩa van.
- Trục van: Chịu trách nhiệm truyền lực từ bộ điều khiển điện đến đĩa van giúp đóng mở dòng chảy.
- Đĩa van: Bộ phận đóng/mở và điều tiết dòng chảy trực tiếp, thường được làm từ thép không gỉ hoặc phủ hợp kim chống ăn mòn.
- Gioăng làm kín: Thường được làm từ Teflon (PTFE), graphite hoặc viton giúp đảm bảo độ kín khít, chống rò rỉ lưu chất giữa thân, nắp và đĩa van.
Bộ truyền động điện
- Là bộ phận giúp van vận hành tự động, thực hiện chức năng đóng/mở (ON/OFF) hoặc điều khiển tuyến tính tùy theo yêu cầu hệ thống.
- Bộ truyền này sẽ nhận tín hiệu từ tủ điều khiển trung tâm, sau đó chuyển hóa điện năng thành cơ năng để điều khiển chuyển động của trục van.
- Ngoài chức năng điều khiển cơ bản, một số bộ truyền động hiện nay còn được tích hợp thêm các tính năng nâng cao như bộ hiển thị trạng thái, công tắc hành trình, tính năng phản hồi tín hiệu, bộ bảo vệ quá tải,…
Van cầu thép điều khiển điện hoạt động thế nào?
Van cầu thép điều khiển điện hoạt động dựa trên nguyên lý chuyển đổi điện năng thành cơ năng thông qua bộ truyền động, nhằm thực hiện chức năng đóng, mở hoặc điều tiết dòng chảy chất lỏng/khí trong đường ống.
Quy trình vận hành cụ thể như sau:
- Van hoạt động bằng cách nhận tín hiệu điện từ tủ điều khiển trung tâm, sau đó bộ truyền động điện sẽ chuyển hóa điện năng thành cơ năng để quay hoặc đẩy trục van.
- Chuyển động này làm đĩa van di chuyển lên/xuống thực hiện chức năng đóng/ mở hoàn toàn (với van điều khiển ON/OFF) và đóng mở theo góc (với van điều khiển tuyến tính).
Ưu, nhược điểm của van cầu thép điều khiển điện

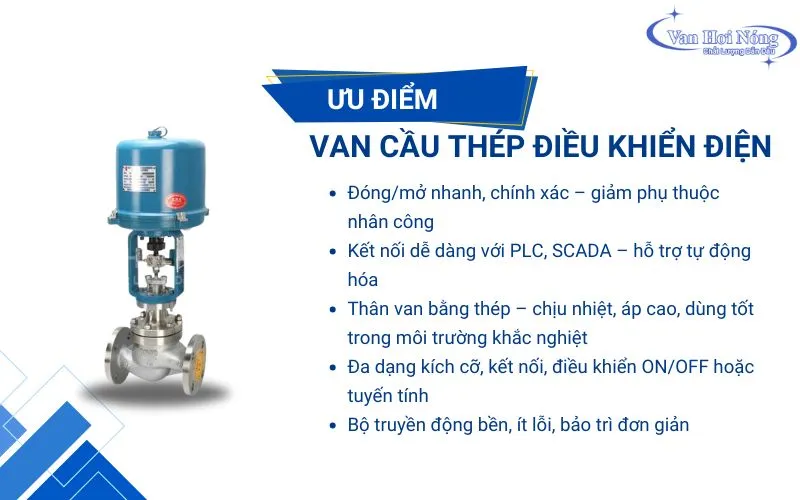

Ưu điểm
Van cầu thép điều khiển điện ngày càng được sử dụng rộng rãi trong các hệ thống công nghiệp hiện đại nhờ độ bền cao, khả năng vận hành chính xác. Dưới đây là các ưu điểm của dòng van này:
- Van sử dụng bộ truyền động điện giúp đóng/mở nhanh chóng, chính xác, giảm phụ thuộc vào nhân công.
- Có thể kết nối với tủ trung tâm, PLC hoặc hệ thống giám sát SCADA, phù hợp với xu hướng tự động hóa.
- Thân van làm từ thép có khả năng chịu được nhiệt độ, áp lực cao, phù hợp với các hệ thống khắc nghiệt như lò hơi hóa chất, dầu khí.
- Đa dạng kích cỡ, kết nối và dạng điều khiển (ON/OFF hoặc tuyến tính) đáp ứng đa dạng nhu cầu sử dụng.
- Bộ truyền động điện có tuổi thọ cao, ít xảy ra sự cố, không yêu cầu bảo dưỡng thường xuyên.
Nhược điểm
Bên cạnh ưu điểm nổi trội thì van cầu thép điều khiển điện vẫn còn tồn tại một số nhược điểm dưới đây. Cụ thể:
- So với các dòng van cầu tay quay, khí nén hoặc van cầu gang điều khiển điện thì chi phí đầu tư ban đầu của dòng van này cao hơn.
- Van hoạt động phụ thuộc vào nguồn điện, khi mất điện van sẽ không hoạt động nếu không có bộ tích điện hoặc chức năng fail-safe.
Các sản phẩm van cầu thép điều khiển điện uy tín hiện nay

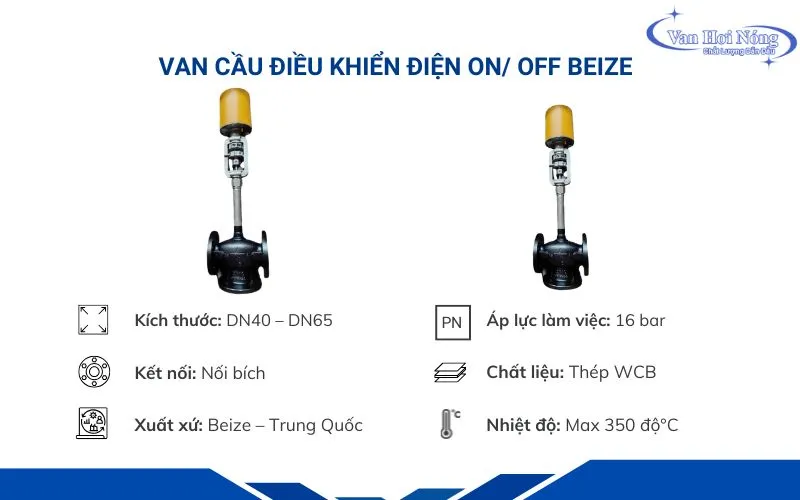

Van cầu thép điều khiển điện ON/OFF Beize
Van cầu hơi thép điều khiển điện Beize là thiết bị sử dụng bộ truyền động điện dạng ON/OFF, hoạt động theo chế độ đóng mở hoàn toàn để điều tiết dòng chảy. Sản phẩm này đến từ Trung Quốc nổi bật với thiết kế van cầu 3 ngã, cho phép điều chỉnh dòng chảy theo 3 hướng khác nhau. Nhờ được làm từ thép đúc WCB, van cầu điều khiển điện on/off Beize có khả năng vận hành ổn định trong các hệ thống khắc nghiệt với nhiệt độ lên tới 400 độ C, áp lực 40 bar.
- Kích thước: DN40 – DN65
- Dạng: Van 3 ngã
- Thân van: Thép WCB
- Trim: Cr13
- Nhiệt độ: Tối đa 350°C
- Kiểu kết nối: Mặt bích
- Tiêu chuẩn bích: PN16
- Áp lực làm việc: Tối đa 16bar
- Input: 230AC/1PH/50Hz
- Xuất xứ: Thương hiệu Beize – Trung Quốc

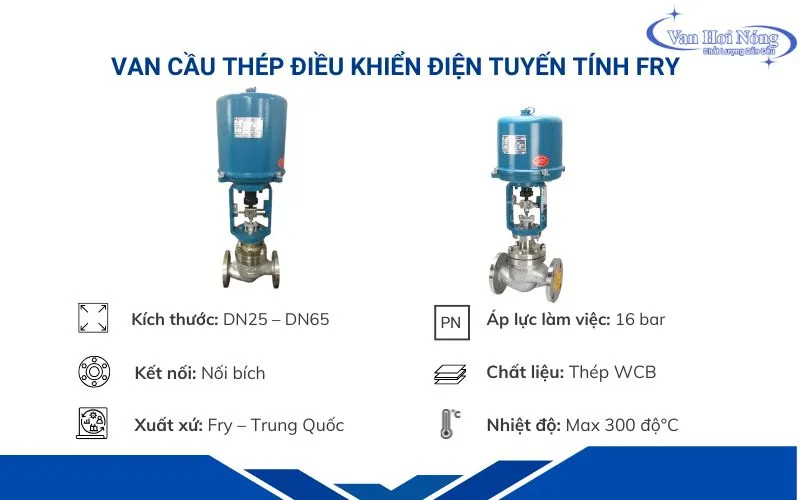

Van cầu thép điều khiển điện tuyến tính Fry Model 361LSB
Đến từ Trung Quốc còn có dòng van cầu thép điều khiển điện Fry Model 361LSB. Khác với vau cầu điều khiển bằng điện của Beize, dòng van này được thiết kế với dạng chữ ngã đặc trưng sử dụng bộ điều khiển điện tuyến tính cho phép đóng mở dòng chảy theo những góc độ nhất định, đảm bảo điều tiết tối ưu. Van được chế tạo từ chất liệu thép chất lượng kết hợp với các chi tiết làm từ inox SS304 cho độ bền cao, khả năng chống ăn mòn tốt, vận hành ổn định trong môi trường nhiệt độ lên đến 300 độ C, áp lực 16 bar.
- Model: 361LSB
- Kích thước: DN25 – DN65
- Thân van: Thép WCB
- Trim: SS304
- Nhiệt độ: Tối đa 300°C
- Kiểu kết nối: Mặt bích
- Tiêu chuẩn bích: PN16
- Áp lực làm việc: Tối đa 16bar
- Input: 4-20mA/ 220AC
- Xuất xứ: Thương hiệu Fry – Trung Quốc
Ứng dụng thực tế của van cầu thép điều khiển điện
Với độ bền cao, khả năng chịu nhiệt và áp suất tốt van cầu hơi thép điều khiển điện hiện được sử dụng rộng rãi trong các hệ thống công nghiệp. Dưới đây là một số ứng dụng tiêu biểu của sản phẩm này.
- Hệ thống lò hơi, nồi hơi: Dùng để điều tiết hơi nóng, đảm bảo an toàn và hiệu quả vận hành cho hệ thống nhiệt.
- Ngành dầu khí – hóa chất: Kiểm soát lưu lượng các chất lỏng có tính ăn mòn hoặc yêu cầu nhiệt độ/áp suất cao.
- Ngành dệt nhuộm, thực phẩm, dược phẩm: Điều tiết chính xác lưu lượng hơi nóng trong quá trình sản xuất tự động.
- Hệ thống HVAC (điều hòa trung tâm, tòa nhà cao tầng): Dùng để kiểm soát lưu lượng nước nóng/lạnh trong các hệ thống sưởi hoặc làm mát.
- Xử lý nước và nước thải: Đóng/mở và điều chỉnh lưu lượng dòng chảy tại các trạm bơm, hệ thống xử lý nước.

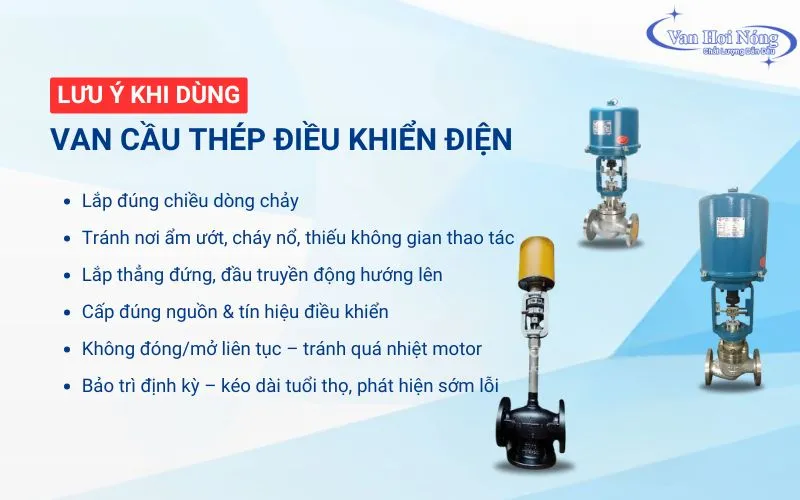

Lưu ý khi lắp đặt và vận hành van cầu thép điều khiển điện
Để van cầu thép điều khiển điện hoạt động ổn định và hiệu quả, quá trình lắp đặt, vận hành cần phải lưu ý các vấn đề sau:
- Lắp đúng chiều dòng chảy theo ký hiệu mũi tên được dập nổi trên thân van.
- Đảm bảo vị trí lắp đặt phù hợp, tránh nơi ẩm ướt, dễ cháy nổ hoặc thiếu không gian thao tác.
- Ưu tiên lắp theo phương thẳng đứng, đầu truyền động hướng lên trên để tránh ảnh hưởng đến tuổi thọ motor và giúp van hoạt động mượt mà.
- Cấp điện đúng nguồn điện và tín hiệu điều khiển, tránh sai lệch gây hỏng bộ truyền động.
- Không đóng mở van liên tục trong thời gian dài vì có thể gây nóng motor, cháy nổ hoặc các sự cố nghiêm trọng.
- Bảo trì định kỳ giúp phát hiện sớm hư hỏng và tăng tuổi thọ thiết bị.
Với độ bền cao, khả năng điều tiết chính xác, dễ dàng tích hợp vào các hệ thống tự động, van cầu thép điều khiển điện hiện là lựa chọn tối ưu cho các hệ thống phải làm việc trong môi trường khắc nghiệt. Nếu bạn đang tìm kiếm thiết bị kiểm soát dòng chảy hiệu quả cho hệ thống hơi nóng của mình, hãy liên hệ với Van Hơi Nóng qua hotline 0978.021.499 để được tư vấn và hỗ trợ tìm mua sản phẩm phù hợp nhất.
