Van cầu hơi nóng rất phổ biến trong các hệ thống hơi nóng nhờ khả năng điều tiết lưu lượng hơi, đảm bảo hiệu quả hoạt động cho các thiết bị trong hệ thống. Bài dưới đây, Van Hơi Nóng sẽ giới thiệu chi tiết đặc điểm cấu tạo, nguyên lý, ưu điểm, ứng dụng và cách chọn mua van cầu hơi đúng cách.

Van cầu hơi nóng là gì?

Van cầu hơi nóng có tên tiếng Anh là Globe Valve. Đây là thiết bị chuyên dùng để điều tiết, kiểm soát dòng chảy hơi nóng trong các hệ thống ống dẫn. Sở dĩ nó có tên gọi van cầu là bởi hình dáng thiết kế bên trong của van gần giống hình cầu, hai nửa thân van được ngăn cách với nhau bởi đĩa van. Ngoài ra nó còn được biết đến với nhiều tên gọi như van cầu yên ngựa, van cầu hơi chữ ngã, van cầu chữ S, van cầu cho hơi nóng,…

Van cầu hơi nóng điều tiết dòng chảy tùy chỉnh

Có thể gọi van cầu hơi nóng là loại van tuyến tính bởi chúng có thể điều chỉnh mức độ đóng mở, cũng như tốc độ dòng chảy qua van một cách tùy chỉnh bằng cách xoay vô lăng hoặc sử dụng các bộ điều khiển tuyến tính.

Nhờ thiết kế đặc biệt, van cầu hơi nóng trở thành một trong những sản phẩm có khả năng điều tiết dòng chảy ổn định và chính xác. Thiết bị này hiện được sử dụng rộng rãi trong các hệ thống lò hơi, nhà máy nhiệt điện, xưởng sản xuất thực phẩm, dược phẩm,…

Thông số kỹ thuật chung của van cầu hơi

Kích thước: DN15 – DN400
Vật liệu: Gang, thép, inox
Kết nối: Ren, lắp bích
Áp lực làm việc: PN10, PN16, PN25
Nhiệt độ làm việc: Max 425 ℃
Môi trường làm việc: Hơi nóng, dầu nóng,…
Thương hiệu: Ravis, ETM, Joeun, Kosaplus, Zetkama, Beize, Soy, Tork,…
Xuất xứ: Trung Quốc, Hàn Quốc, Thổ Nhĩ Kỳ, Ba Lan, Đài Loan,…
Bảo hành: Lên đến 24 tháng
Tình trạng hàng: Sẵn hàng số lượng lớn
Giao hàng: Toàn quốc

Cấu tạo và nguyên lý hoạt động của van cầu hơi nóng

Cấu tạo van cầu hơi nóng

Chi tiết các bộ phận chính của van cầu hơi nóng

Van cầu hơi nóng được cấu thành từ các bộ phận chính sau:

Thân van: Được làm từ các chất liệu chịu nhiệt cao như gang, thép, inox với nhiệm vụ chính là bảo vệ các bộ phận phía trong như đĩa van, ti van, trục van,…
Nắp van: Làm cùng chất liệu với thân van, vừa tham gia bảo vệ các bộ phận phía trong, vừa ngăn dòng lưu chất chảy ngược lên trên.
Đĩa van: Độ phận đóng/mở, giúp điều chỉnh lượng hơi nóng đi qua. Để đảm bảo độ bền, kéo dài tuổi thọ cho thiết bị, đĩa van thường được làm từ các vật liệu chống ăn mòn như inox, thép.
Trục van: Kết nối tay quay hoặc bộ truyền động với đĩa van, giúp truyền lực để điều khiển van.
Gioăng làm kín: Giúp đảm bảo không bị rò rỉ hơi khi vận hành.
Bộ phận điều khiển: Có thể là tay quay, bộ truyền động khí nén hoặc điện, tùy vào từng thiết kế và đơn vị sản xuất.

Nguyên lý hoạt động của van cầu hơi

Với thiết kế đĩa van ở vị trí giữa hai nửa thân van, bộ phận này có thể được nâng lên hoặc hạ xuống để mở hoặc đóng van. Khi tay quay hoặc bộ điều khiển hoạt động, trục van dịch chuyển sẽ kéo theo đĩa van lên xuống theo phương thẳng đứng. Cụ thể như sau:

Khi van mở, trục van sẽ kéo đĩa van lên và hơi nóng sẽ đi qua dễ dàng.
Khi van đóng, trục van đẩy đĩa van xuống, ép chặt vào bệ đệm, luồng hơi nóng sẽ bị giữ lại, ngăn không cho lưu thông qua.

Nhờ nguyên lý hoạt động linh hoạt, van cầu hơi nóng có khả năng điều chỉnh lưu lượng hơi một cách chính xác và hiệu quả.

Các loại van cầu hơi nóng phổ biến

Van cầu hơi nóng có rất nhiều loại, được phân loại theo nhiều cách khác nhau. Dưới đây là một số cách phân loại điển hình:

Phân loại theo vật liệu chế tạo

Van cầu hơi inox: Chống ăn mòn, chịu nhiệt và áp lực tốt.
Van cầu hơi thép: Độ bền cơ học tốt, chịu được nhiệt và áp suất cao.
Van cầu hơi gang: Giá rẻ, thích hợp với nhiều doanh nghiệp.

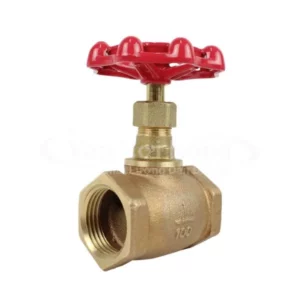

Van cầu hơi đồng: Kết nối dạng ren, có trọng lượng nhẹ và dễ lắp đặt.

Phân loại theo phương thức điều khiển

Van cầu hơi tay quay: Vận hành bằng sức người, sử dụng tay quay 360 độ.
Van cầu hơi điều khiển điện: Điều khiển van đóng mở tự động thông qua nguồn điện và có thể quan sát từ xa.
Van cầu hơi điều khiển khí nén: Điều khiển van bằng cách sử dụng nguồn khí nén cho đầu điều khiển và tính an toàn cao hơn van điều khiển điện.

Phân loại theo kiểu kết nối

Van cầu hơi nối ren: Thích hợp với các ứng dụng yêu cầu tháo lắp thường xuyên.
Van cầu hơi nối bích: Thích hợp với các ứng dụng yêu cầu độ kín, chắc chắn.

Phân loại theo hình dạng van

Van cầu hơi chữ ngã: Thân van có dạng chữ ngã (chữ S nằm ngang), phổ biến trong các hệ thống hơi nóng.
Van cầu hơi dạng bầu: Thiết kế thân phình to ở giữa và thu nhỏ ở hai đầu kết nối.

Ngoài ra, van cầu hơi còn được phân loại dựa theo nguồn gốc xuất xứ như các dòng van cầu hơi Hàn Quốc, van cầu hơi Đài Loan, van cầu Trung Quốc, van cầu hơi châu Âu,… Hoặc phân loại theo tiêu chuẩn như van cầu hơi tiêu chuẩn Đức, van cầu chuẩn JIS,…

Bạn cũng có thể tham khảo thêm các sản phẩm bẫy hơi, van an toàn hơi nóng mà chúng tôi đang cung cấp

Ưu, nhược điểm của van cầu hơi nóng

Ưu điểm van cầu cho hơi nóng

Được sử dụng rộng rãi trong các hệ thống hơi công nghiệp, van cầu hơi nóng sở hữu hàng loạt các ưu điểm như:

Khả năng điều tiết lưu lượng tốt: Có thể tùy chỉnh tốc độ dòng chảy tùy theo nhu cầu khi xoay vô lăng hoặc sử dụng các bộ điều khiển tự động.
Chịu nhiệt và áp suất cao: Van cầu hơi nóng có khả năng chịu nhiệt và áp suất cao lên đến 425 độ C, áp lực 25 bar.
Độ bền cao: Nhờ được làm từ gang, thép, inox nên van cầu hơi có độ bền cao, tuổi thọ lớn, giúp các doanh nghiệp tiết kiệm chi phí vận hành.
Độ kín khít cao, hạn chế rò rỉ: Thiết kế van cầu với khả năng làm kín đặc biệt, ngăn chặn rò rỉ hơi nóng, đảm bảo an toàn tối ưu cho hệ thống hơi.
Dễ bảo trì, thay thế: Cấu tạo đơn giản, giúp việc thay thế, bảo trì, bảo dưỡng van cầu dễ dàng.
Phù hợp nhiều hệ thống: Được thiết kế với đủ loại kích cỡ, kết nối, chất liệu, van cầu hơi nóng có thể phù hợp với nhiều ứng dụng như hơi nóng, hóa chất, dệt may,…

Nhược điểm van cầu hơi

Tuy nhiên, bên cạnh những ưu điểm thì van cầu cho hơi nóng cũng còn tồn tại một số nhược điểm dưới đây.

Trọng lượng lớn: Van cầu hơi nóng thường có trọng lượng lớn hơn so với các loại van khác cùng kích cỡ, chất liệu. Điều này gây khó khăn trong quá trình vận chuyển.
Tổn thất áp suất cao: Do dòng chảy bị đổi hướng khi đi qua van cầu nên thường gây ra hiện tượng sụt áp.
Mô-men xoắn vận hành cao: Để đóng/mở van cầu hơi nóng, cần lực lớn hơn so với van bi hoặc van bướm, đặc biệt là trong hệ thống áp suất cao.

Ứng dụng của van cầu hơi nóng

Với những ưu điểm vượt trội về khả năng chịu nhiệt, áp suất và điều tiết dòng chảy, van cầu hơi nóng trở thành một phần không thể thiếu trong nhiều ngành công nghiệp. Dưới đây là một số ứng dụng tiêu biểu của loại van này.

Trong các nhà máy nhiệt điện: Van cầu hơi nóng được sử dụng để điều chỉnh dòng chảy của hơi và các chất lỏng, đảm bảo hiệu quả hoạt động của nhà máy.
Ngành hóa chất và lọc dầu: Thiết bị này được dùng trong các hệ thống đường ống dẫn hóa chất và dầu mỏ, nơi yêu cầu khả năng chịu ăn mòn và áp suất cao.
Ngành thực phẩm và dược phẩm: Van cầu tham gia vào quá trình tiệt trùng, nấu chín, đóng gói sản phẩm, đảm bảo nhiệt độ, áp suất cung cấp ổn định.
Hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí): Thiết bị này được sử dụng trong các hệ thống sưởi ấm và làm mát, giúp điều chỉnh lưu lượng nước nóng hoặc lạnh, đảm bảo nhiệt độ ổn định trong tòa nhà.
Các ứng dụng công nghiệp khác: Van cầu hơi nóng còn được sử dụng trong nhiều ngành công nghiệp khác như sản xuất giấy, dệt may và xử lý nước thải.

Hướng dẫn chọn mua van cầu hơi nóng

Tiêu chí chọn mua van cầu hơi nóng thế nào?

Để chọn van cầu hơi phù hợp với nhu cầu của hệ thống, bạn đừng quên những tiêu chí dưới đây.

Áp suất, nhiệt độ làm việc phù hợp: Là yếu tố quan trọng nhất khi chọn van cầu hơi nóng. Việc chọn van cầu có áp suất và nhiệt độ thấp hơn nhu cầu của hệ thống không chỉ ảnh hưởng tuổi thọ mà còn gây mất an toàn.
Kích thước đường ống: Van cầu hơi nóng được chọn phải có kích thước phù hợp với đường ống để đảm bảo hiệu quả hoạt động và ngăn rò rỉ hơi nóng xảy ra.
Kiểu kết nối: Xác định kiểu kết nối ren hoặc mặt bích phù hợp với hệ thống hơi của bạn. Với hệ thống có quy mô nhỏ chọn kết nối ren, hệ thống yêu cầu độ chắc chắn chọn kết nối mặt bích.
Kiểu vận hành: Ngoài kích thước, kết nối thì kiểu vận hành cũng là yếu tố bạn cần lưu tâm. Với hệ thống yêu cầu tính tự động hóa, chọn van cầu hơi điều khiển bằng điện hoặc khí nén. Với hệ thống không cần tự động hóa, chọn van cầu hơi điều khiển bằng tay quay giúp tiết kiệm chi phí.
Lựa chọn vật liệu phù hợp: Tùy vào tính chất dung môi của hệ thống mà ta sẽ chọn chất liệu khác nhau. Với hệ thống có tính ăn mòn, chọn van làm từ inox, với hệ thống có áp suất nhiệt độ cao thì chọn van cầu hơi thép, còn hệ thống áp suất nhiệt độ thấp, van cầu hơi nóng làm bằng gang hoặc đồng là lựa chọn tối ưu.
Chọn thương hiệu uy tín: Ngoài các yếu tố kỹ thuật thì chọn mua van cầu hơi nóng bạn cần quan tâm đến thương hiệu. Ưu tiên những thương hiệu lớn như Ravis, ETM, Kosaplus, Zetkama, Soy, Beize,… để đảm bảo độ bền.

Hướng dẫn bảo dưỡng, bảo trì van cầu hơi nóng

Để van cầu hơi nóng hoạt động ổn định và bền bỉ, việc bảo dưỡng định kỳ là vô cùng quan trọng. Dưới đây là hướng dẫn chi tiết các bước bảo dưỡng bạn có thể tham khảo:

Định kỳ 3-6 tháng 1 lần cần tiến hành kiểm tra, bảo trì, bảo dưỡng van cầu hơi nóng.
Kiểm tra bề mặt van, mối nối liên kết, đảm bảo không có dấu hiệu rò rỉ, nứt vỡ,…
Vệ sinh sạch bề mặt van, loại bỏ cặn bám bên trong để ngăn tắc nghẽn.
Dùng dầu bôi trơn chịu nhiệt bôi vào trục và cổ van để giúp vận hành trơn tru, hạn chế ma sát, hao mòn.
Với các bộ phận bị hư hỏng như gioăng, đĩa van cần tiến hành thay thế đảm bảo hiệu suất hoạt động.
Trước khi bảo dưỡng, cần tiến hành ngắt nguồn hơi, xả hết áp suất để đảm bảo an toàn.

Báo giá và địa chỉ mua van cầu hơi nóng

Van cầu hơi nóng là thiết bị quan trọng trong hệ thống hơi. Và với sự đa dạng về chủng loại, giá van cầu hơi dao động từ vài trăm nghìn đến hàng chục triệu đồng, tùy theo chất liệu, kích thước, thương hiệu và xuất xứ. Vì vậy, để nhận báo giá chi tiết và chính xác nhất, quý khách vui lòng liên hệ trực tiếp với nhà cung cấp.

Van Hơi Nóng (Vanhoinongvn) hiện là đơn vị uy tín, chuyên cung cấp các loại van hơi chính hãng, trong đó có các sản phẩm van cầu hơi xuất xứ Hàn Quốc, Ba Lan, Đài Loan, Trung Quốc,… Chúng tôi cam kết 100% là hàng chính hãng, với giá cạnh tranh top 1 thị trường, hỗ trợ kỹ thuật chuyên sâu 24/7 cùng với đó là chính sách bảo hành dài hạn và nhiều ưu đãi hấp dẫn.

Liên hệ ngay Van Hơi Nóng để nhận tư vấn và báo giá tốt nhất!
