Van cầu điều khiển khí nén mặt bích là thiết bị tự động quan trọng trong các hệ thống công nghiệp hiện đại, giúp đóng mở và điều tiết dòng chảy chính xác thông qua áp lực khí nén. Với khả năng vận hành ở hai chế độ ON/OFF và tuyến tính, thiết bị này ngày càng được sử dụng rộng rãi trong nhiều hệ thống. Cùng Van Hơi Nóng khám phá chi tiết cấu tạo, nguyên lý hoạt động và các sản phẩm đang được ưa chuộng hiện nay.
Van cầu điều khiển khí nén mặt bích là gì?
Van cầu điều khiển khí nén mặt bích là dòng van cầu điều khiển tự động, giúp điều tiết dòng chảy trong hệ thống đường ống bằng nguồn năng lượng khí nén. Khi nhận tín hiệu điều khiển, áp lực khí sẽ tác động lên bộ truyền động khí nén (actuator), làm trục và đĩa van di chuyển lên xuống để đóng/mở hoàn toàn (ON/OFF) hoặc điều tiết lưu lượng theo tỷ lệ (tuyến tính).
Điểm đặc biệt của dòng van này nằm ở thiết kế mặt bích, giúp liên kết chắc chắn với hệ thống, chịu được áp suất và rung động lớn mà vẫn đảm bảo độ kín cao. Cấu trúc này cũng giúp việc lắp đặt – bảo trì – thay thế nhanh chóng, phù hợp với các hệ thống công nghiệp yêu cầu tính ổn định và an toàn cao.
Hiện nay, các dòng van cầu điều khiển khí nén mặt bích thường được chế tạo từ gang, thép carbon hoặc inox. Trong đó, van gang dùng cho hệ hơi và nước ở nhiệt độ vừa; thép carbon chịu được áp lực và nhiệt cao đến 400°C; còn inox chuyên dùng cho môi trường ăn mòn hoặc hơi siêu nhiệt. Nhờ sự đa dạng này, van đáp ứng tốt hầu hết các ứng dụng trong hệ thống hơi nóng, dầu truyền nhiệt, khí nén và chất lỏng công nghiệp.
Cấu tạo và nguyên lý hoạt động của van cầu điều khiển khí nén mặt bích

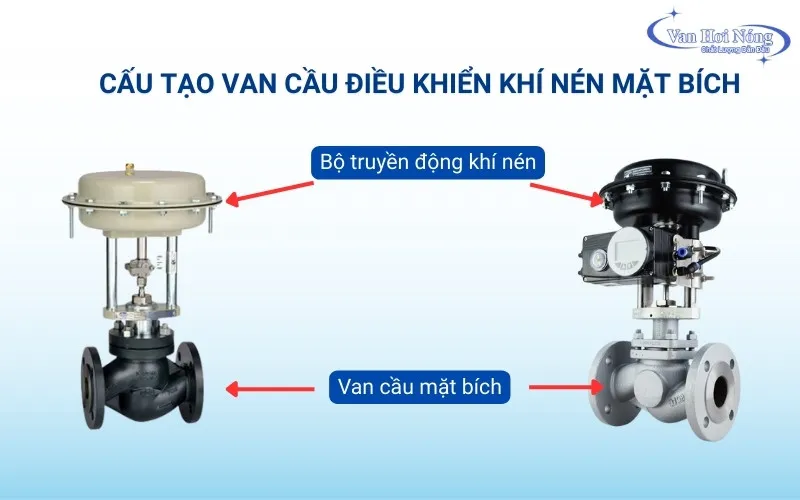

Cấu tạo van cầu khí nén nối bích
Van cầu điều khiển khí nén mặt bích được cấu tạo từ hai bộ phận chính là phần van cầu cơ học và bộ điều khiển khí nén. Cụ thể:
Phần van cơ học:
- Thân van được thiết kế dạng bầu hoặc chữ ngã, chế tạo từ gang cầu, thép carbon hoặc inox cho khả năng chịu nhiệt và áp tối ưu. Thiết kế mặt bích tiêu chuẩn BS/DIN/JIS/ANSI giúp đảm bảo độ kín, giảm rung động và thuận tiện cho bảo trì hoặc thay thế.
- Nắp van gắn với thân bằng bulong, vừa bảo vệ trục van và các gioăng làm kín, vừa có thể tháo rời dễ dàng khi cần kiểm tra hoặc bảo dưỡng.
- Đĩa van được gia công chính xác, kết hợp với seat phủ Stellite hoặc PTFE giúp van đóng kín hoàn toàn, giảm mài mòn và tăng tuổi thọ.
- Trục van làm bằng inox, có nhiệm vụ truyền lực từ bộ khí nén xuống đĩa van theo hướng thẳng, giúp van phản hồi nhanh và điều tiết dòng chảy chính xác.
Bộ truyền động khí nén
Là bộ phận quan trọng nhất của thiết bị này, chịu trách nhiệm biến áp lực khí nén thành chuyển động cơ học để đóng, mở hoặc điều tiết lưu lượng.
Hiện nay, bộ khí nén phổ biến có hai dạng:
- Tác động kép (Double Acting): Khí nén tác động cả hai chiều, đẩy trục van di chuyển nhanh chóng từ đóng sang mở và ngược lại. Dạng này phù hợp với van lớn hoặc hệ thống áp suất cao, đảm bảo phản hồi nhanh và vận hành ổn định.
- Tác động đơn (Spring Return): Khí nén mở van, khi mất áp lực lò xo bên trong trả van về vị trí đóng, đảm bảo fail-safe, bảo vệ hệ thống khi gặp sự cố.
Khi kết hợp với positioner, bộ khí nén có thể vận hành tuyến tính, tức là đĩa van di chuyển theo góc mở chính xác tương ứng với tín hiệu điều khiển (4–20 mA), giúp điều chỉnh lưu lượng và áp suất mượt mà, giảm sốc thủy lực và tăng tuổi thọ hệ thống.
Nguyên lý hoạt động của van cầu khí nén mặt bích
Van cầu điều khiển khí nén mặt bích vận hành dựa trên chuyển động tuyến tính của đĩa van, cho phép điều khiển lưu lượng theo hai chế độ: ON/OFF và tuyến tính.
- Chế độ ON/OFF, van chỉ hoạt động ở hai trạng thái tuyệt đối: đóng hoàn toàn hoặc mở hoàn toàn. Khi tín hiệu điều khiển từ bộ điều khiển trung tâm hoặc PLC gửi đến actuator, khí nén được cấp vào piston hoặc màng của bộ truyền động, tạo lực đẩy trục van. Trục van di chuyển thẳng, kéo đĩa van rời khỏi seat để mở hoàn toàn hoặc đẩy đĩa van ép vào seat để đóng hoàn toàn. Lực từ actuator đảm bảo van đóng kín tuyệt đối, ngăn lưu chất chảy ngược, bảo vệ hệ thống khỏi áp lực dư.
- Chế độ tuyến tính, van có thể điều tiết lưu lượng liên tục giữa đóng và mở. Khi bộ positioner nhận tín hiệu analog 4–20 mA từ PLC và so sánh với vị trí hiện tại của trục van. Positioner điều chỉnh áp lực khí nén vào actuator để đĩa van di chuyển chính xác đến góc mở tương ứng, đảm bảo lưu lượng hoặc áp suất đạt giá trị mong muốn. Nhờ đó, giúp van điều tiết mượt mà, giảm dao động lưu chất, tránh hiện tượng sốc thủy lực xảy ra.
Như vậy, tùy thuộc vào yêu cầu đóng/mở của hệ thống, bạn có thể lựa chọn kiểu vận hành van khác nhau nhằm đảm bảo hiệu suất vận hành của toàn hệ thống.
Phân loại van cầu điều khiển khí nén mặt bích
Van cầu điều khiển khí nén mặt bích được phân loại dựa trên vật liệu chế tạo và chế độ vận hành, giúp kỹ sư dễ dàng lựa chọn sản phẩm phù hợp với môi trường dùng.
Phân loại theo chất liệu
- Van cầu gang điều khiển khí nén nối bích: Thân van làm từ gang cầu hoặc gang dẻo, chịu áp suất và nhiệt độ trung bình, thường sử dụng trong các hệ thống hơi, nước hoặc khí nén có nhiệt độ tối đa ~200°C.
- Van cầu thép điều khiển khí nén nối bích: Thân van bằng thép WCB, chịu được nhiệt độ cao tới ~400°C và áp suất lớn, phù hợp môi trường khắc nghiệt hoặc hơi quá nhiệt.
- Van cầu inox điều khiển khí nén nối bích: Thân van làm bằng inox 304/316, chịu ăn mòn tốt, thích hợp cho môi trường hóa chất, nước biển hoặc các hệ thống yêu cầu vệ sinh cao.
Phân loại theo chế độ vận hành
- Van cầu điều khiển khí nén ON/OFF: Chỉ hoạt động ở hai trạng thái đóng hoặc mở hoàn toàn, giúp van vận hành nhanh chóng, đơn giản và đảm bảo độ kín tối đa.
- Van cầu điều khiển khí nén tuyến tính: Có thể điều chỉnh lưu lượng liên tục theo tín hiệu điều khiển từ bộ positioner, thích hợp cho các hệ thống cần điều tiết chính xác lưu lượng hoặc áp suất.

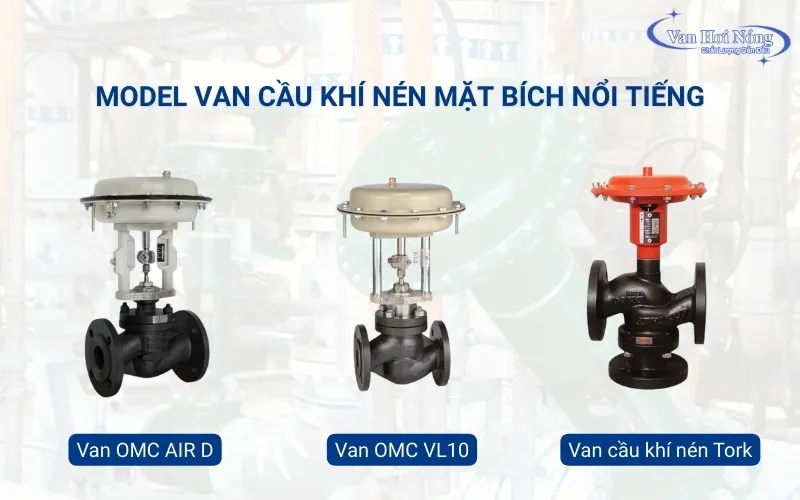

Một số model van cầu điều khiển khí nén mặt bích dùng cho hệ hơi đang được tin dùng hiện nay phải kể đến bộ 3 sản phẩm dưới đây.
- Van cầu gang điều khiển khí nén OMC AIR D với thiết kế nối bích tiện lợi, xuất xứ từ Italia, đảm bảo chất lượng vượt trội.
- Van cầu gang điều khiển khí nén OMC VL10 có thiết kế thân van dạng chữ ngã với hai đầu nối bích, giúp điều tiết dòng chảy tối ưu, đảm bảo hiệu suất khi vận hành.
- Van cầu gang điều khiển khí nén Tork xuất xứ từ Thổ Nhĩ Kỳ, được sản xuất trên dây chuyền hiện đại với bộ điều khiển khí nén tự động đảm bảo hiệu suất tối ưu. Nhờ đó mà nó được sử dụng nhiều trong các hệ thống hơi nhiệt lớn để điều tiết dòng chảy.
Ưu điểm nổi bật của van cầu điều khiển khí nén mặt bích
Là một trong những sản phẩm được giới chuyên môn đánh giá cao, van cầu mặt bích điều khiển khí nén sở hữu hàng loạt các ưu điểm sau:
- Van có thiết kế nhỏ gọn, khả năng đóng mở nhanh, điều tiết chính xác giúp tối ưu hiệu suất.
- Khả năng điều tiết dòng chảy hiệu quả, có thể đóng mở hoàn toàn (ON/OFF) hoặc tuyến tính theo góc, phù hợp hệ thống hơi, nước và khí nén.
- Thiết kế với dải kích thước lớn từ DN15 – DN300, đáp ứng nhiều hệ thống công nghiệp.
- Chất liệu chế tạo gồm inox, gang, thép, cho độ bền cao, chịu nhiệt, chịu áp tốt, thích hợp với môi trường khắc nghiệt.
- Dễ dàng tích hợp vào hệ thống điều khiển trung tâm (PLC/DCS) nhờ tín hiệu analog 4–20mA, 0–5V, cho phép vận hành từ xa, đóng mở đồng thời nhiều van, thích hợp lắp đặt ở các vị trí khó tiếp cận.
- Thiết kế mặt bích theo các tiêu chuẩn quốc tế như BS, DIN, JIS, ANSI giúp van dễ dàng tích hợp vào hệ thống hiện có, đồng thời đảm bảo độ kín và chịu áp lực cao.
Các ứng dụng thực tế của van cầu điều khiển khí nén
Với độ bền cao, khả năng tự động hóa và điều tiết chính xác, van cầu điều khiển khí nén mặt bích có thể đáp ứng hầu hết các yêu cầu từ đơn giản đến phức tạp trong các hệ thống hơi, khí, nước hay hóa chất. Cụ thể:
- Van được dùng trong hệ thống hơi nóng, nồi hơi công nghiệp, giúp điều tiết lưu lượng và áp suất ra thiết bị gia nhiệt, sấy, ép.
- Tích hợp trong hệ thống điều khiển nhiệt – áp của nhà máy hóa chất, dược phẩm, nơi cần độ chính xác cao và khả năng chống ăn mòn.
- Sử dụng trong nhà máy thực phẩm, đồ uống, nước tinh khiết.
- Dùng trong hệ thống HVAC (điều hòa trung tâm, chiller) để kiểm soát lưu lượng nước lạnh hoặc nước nóng.
- Sử dụng trong dây chuyền xử lý nước thải và nước cấp, giúp điều chỉnh lưu lượng và phân vùng cấp nước tự động.
- Ứng dụng trong các hệ thống điều khiển tự động của nhà máy năng lượng, điện hơi, phối hợp với PLC hoặc DCS để điều tiết thông minh.
Hướng dẫn chọn mua van cầu điều khiển khí nén mặt bích
Theo kinh nghiệm thực tế của các kỹ sư Van Hơi Nóng, việc chọn đúng dòng van cầu điều khiển khí nén không chỉ giúp hệ thống vận hành ổn định mà còn tối ưu chi phí bảo trì về lâu dài. Để đảm bảo mua được sản phẩm chính hãng, phù hợp với điều kiện làm việc, người dùng nên lưu ý một số điểm quan trọng sau:
- Thứ nhất, xác định chính xác dải áp suất, nhiệt độ thực tế của hệ thống để chọn model có thông số tương ứng, tránh tình trạng quá tải gây rò rỉ hoặc nứt thân van.
- Thứ hai, cân nhắc về vật liệu, ưu tiên sản phẩm làm từ inox hoặc thép carbon cho môi trường nhiệt độ cao, áp lực lớn; còn với hệ thống hơi nước, khí nén thông thường có thể sử dụng gang để tiết kiệm chi phí.
- Thứ ba, chọn đúng loại tác động nếu muốn van tự động trở về vị trí đóng/mở khi mất khí chọn van tác động đơn, nếu muốn kiểm soát chính xác ở cả hai hành trình chọn van tác động kép.
- Thứ tư, tùy theo nhu cầu sử dụng, có thể chọn dạng on/off hoặc tuyến tính (modulating) khi cần đóng mở hoàn toàn hoặc điều tiết lưu lượng chính xác.
- Thứ năm, đừng quên đối chiếu tiêu chuẩn mặt bích đúng với hệ thống đường ống để đảm bảo khớp nối hoàn hảo, tránh rò rỉ tại vị trí mặt bích.
- Cuối cùng, hãy ưu tiên lựa chọn sản phẩm của các thương hiệu và nhà phân phối uy tín để đảm bảo chất lượng, tuổi thọ và chính sách bảo hành.
Địa chỉ mua van cầu điều khiển khí nén mặt bích nổi tiếng
Nếu bạn đang tìm kiếm địa chỉ để mua van cầu điều khiển khí nén mặt bích chất lượng thì Van Hơi Nóng là địa chỉ không thể bỏ qua. Chúng tôi chuyên phân phối van hơi, van tự động và thiết bị đường ống công nghiệp chính hãng nhập khẩu từ châu Âu, Hàn Quốc và Đài Loan, đảm bảo chất lượng vượt trội – nguồn gốc minh bạch – tư vấn kỹ thuật chuyên sâu.
Tại đây, khách hàng không chỉ được cung cấp sản phẩm chính hãng, phù hợp với từng hệ thống mà còn được hỗ trợ tính toán lưu lượng, áp suất, tiêu chuẩn mặt bích trước khi lắp đặt, giúp tối ưu hiệu suất và tuổi thọ cho toàn bộ đường ống. Toàn bộ các sản phẩm của Van Hơi Nóng đều được nhập khẩu chính hãng, đầy đủ CO, CQ, VAT kèm chính sách bảo hành uy tín của hãng. Đặc biệt với các đơn hàng lớn, chúng tôi còn có chính sách chiết khấu hấp dẫn, giúp tối ưu về giá.
Nói chung, van cầu điều khiển khí nén mặt bích là thiết bị quan trọng trong các hệ thống công nghiệp nhờ khả năng đóng mở nhanh, điều tiết chính xác và vận hành ổn định. Với thiết kế chắc chắn, đa dạng vật liệu và dễ dàng tích hợp tự động hóa, dòng van này giúp nâng cao hiệu suất, đảm bảo an toàn và tối ưu chi phí vận hành cho hệ thống. Nhanh tay liên hệ hotline 0978 021 499 hoặc gửi thông tin qua email Vanhoinong.vn@gmail.com để được tư vấn và nhận báo giá van cầu chi tiết.
