Van bi điều khiển khí nén

Van bi điều khiển khí nén là loại van đóng/ mở tự động dòng chảy được thiết kế đặc biệt để dùng cho các hệ thống tự động hóa công nghiệp. Để hiểu hơn về cấu tạo, nguyên lý vận hành và các loại van bi điều khiển khí nén nổi tiếng được Van Hơi Nóng phân phối tham khảo bài viết dưới đây.

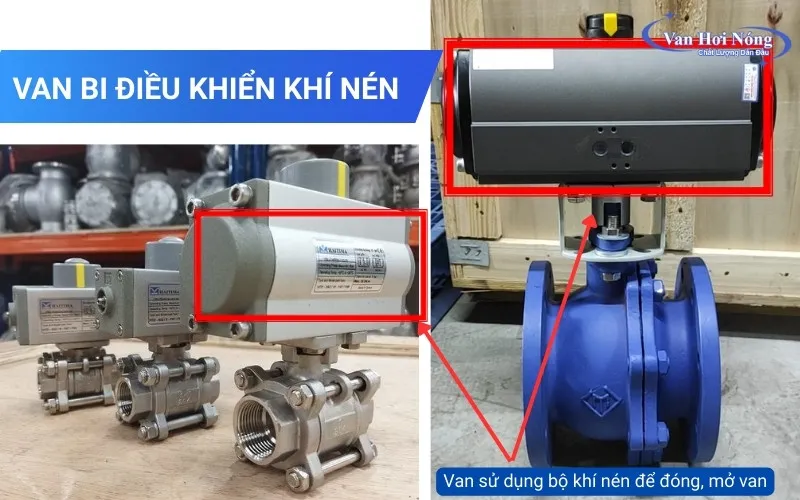

Van bi điều khiển khí nén là gì?

Van bi điều khiển khí nén là dòng van bi sử dụng áp lực khí nén để đóng hoặc mở dòng chảy lưu chất, cho phép vận hành nhanh chóng chỉ từ 1-3s. Khác với van bi tay gạt thông thường, van bi khí nén được trang bị bộ truyền động khí nén, giúp điều chỉnh dòng chảy một cách chính xác. Nhờ đó, hệ thống vận hành ổn định, giảm thiểu sự cố và tiết kiệm chi phí nhân lực. Loại van này hiện được ứng dụng rộng rãi trong các ngành công nghiệp như hóa chất, thực phẩm, dược phẩm, nhiệt điện hay các hệ thống hơi nóng, nơi yêu cầu độ chính xác cao, tốc độ phản hồi nhanh và an toàn tuyệt đối.

Van được sản xuất với đa dạng chất liệu như gang, thép, inox; kích cỡ từ DN15-DN200, kết nối ren – bích, đáp ứng đa dạng nhu cầu vận hành của các hệ thống công nghiệp. Hiện tại Van Hơi Nóng đang phân phối chính thức van bi Ravis, Wonil và bộ điều khiển khí nén Kosaplus và Haitima tại Việt Nam. Hàng có sẵn kho với số lượng lớn, sẵn sàng đáp ứng nhu cầu vận hành của các hệ thống.

Thông số kỹ thuật của van bi điều khiển khí nén

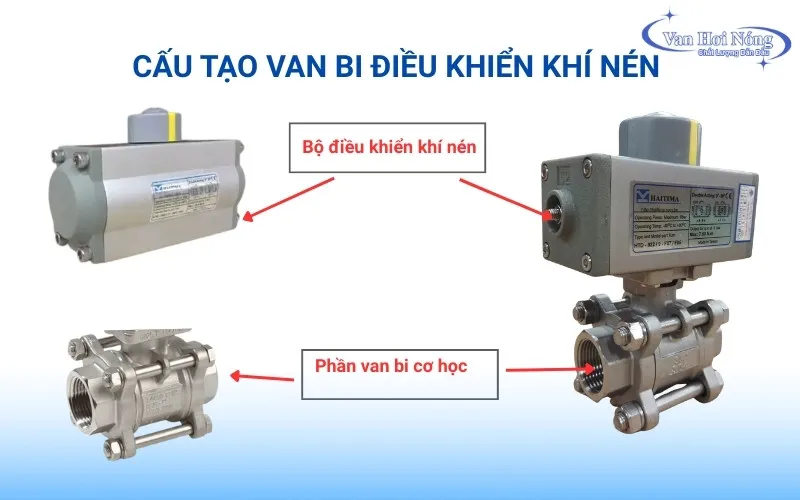

Cấu tạo chi tiết của van bi điều khiển khí nén

Van bi điều khiển bằng khí nén có cấu tạo khá đơn giản, gồm phần van bi cơ và bộ điều khiển khí nén. Cụ thể:

Bộ phận van bi cơ học

Bộ phận này bao gồm thân van, bi van, trục van và gioăng làm kín được làm từ các vật liệu cao cấp có khả năng chịu nhiệt và áp suất cao. Trong đó, bi van làm từ inox, khoét lỗ xuyên tâm; trục van làm từ thép carbon chắc chắn giúp nhận lực truyền xuống bi van, gioăng làm kín làm từ cao su chịu nhiệt.

Tùy vào nhu cầu vận hành, thân van có thể được thiết kế theo dạng 1 mảnh, 2 mảnh hoặc 3 mảnh. Cụ thể:

• Thân van 1 mảnh: Toàn bộ thân van liền khối, chịu áp lực cao và hạn chế rò rỉ tối đa. Tuy nhiên, việc bảo trì sẽ phức tạp hơn vì phải tháo cả van ra khỏi đường ống.
• Thân van 2 mảnh: Bao gồm hai phần ghép với nhau bằng bulong. Thiết kế này vừa chắc chắn vừa thuận tiện cho việc bảo trì, dễ dàng tiếp cận bi van và gioăng làm kín mà không cần tháo toàn bộ van.
• Thân van 3 mảnh: Gồm hai đầu nối và phần thân giữa chứa bi van. Loại này đặc biệt thích hợp cho các hệ thống yêu cầu vệ sinh hoặc thay thế thường xuyên, chẳng hạn trong ngành thực phẩm và dược phẩm.

Bộ truyền động khí nén

Là bộ phận quan trọng nhất, quyết định khả năng vận hành của van. Bộ phận này có thể được thiết kế tác động đơn hoặc tác động kép tùy theo nhu cầu hệ thống, đồng thời thường đi kèm bộ định vị (positioner) và công tắc hành trình (limit switch) để giám sát trạng thái van liên tục, đảm bảo vận hành ổn định, chính xác và an toàn cho toàn bộ hệ thống.

Cơ chế vận hành của van bi khí nén

Van bi khí nén vận hành dựa trên nguyên lý quay bi dưới tác động của áp lực khí. Khi bộ truyền động nhận tín hiệu điều khiển, khí nén sẽ tác động vào piston hoặc màng ngăn bên trong, tạo lực quay trục van và bi van, giúp van đóng hoặc mở hoàn toàn chỉ trong vài giây.

Tùy vào bộ tác động khí nén mà nguyên lý này có thể khác nhau. Cụ thể:

• Bộ khí nén tác động đơn (single acting): Khi khí nén được cấp, áp lực đẩy piston di chuyển và nén lò xo, đưa van vào trạng thái mở. Khi ngừng cấp khí, lực đàn hồi của lò xo đẩy piston trở về vị trí ban đầu, đóng van hoàn toàn. Kiểu này đặc biệt phù hợp với các hệ thống yêu cầu an toàn cao.
• Bộ khí nén tác động kép(double acting): Khí nén được sử dụng cả ở hai chiều đóng và mở van, do không có lò xo. Trong cả hai quá trình, van luôn cần được cấp khí nén để vận hành, đảm bảo tốc độ đóng/mở nhanh và lực vận hành mạnh mẽ. Thiết kế này giúp kiểm soát dòng chảy chính xác và duy trì độ tin cậy cao trong các hệ thống tự động hóa hoàn toàn.

Các loại van bi khí nén chuyên dùng trong hệ thống công nghiệp

Trong thực tế, van bi điều khiển bằng khí nén được chế tạo theo nhiều kiểu khác nhau, đáp ứng đa dạng nhu cầu công nghiệp. Với hệ thống hơi nóng, sản phẩm này có thể phân loại theo các tiêu chí như kết nối, vật liệu, thiết kế thân van hoặc bộ truyền động. Cụ thể:

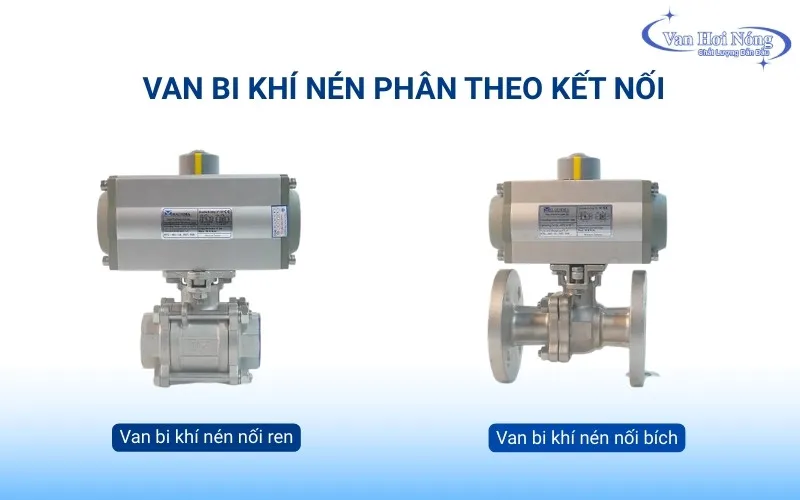

Phân theo kết nối

• Van bi khí nén nối ren: Dùng cho hệ thống đường ống nhỏ, kích thước dưới DN50. Ưu điểm của loại van bi này là lắp đặt, thay thế dễ dàng nhưng không chịu được áp lực cao.
• Van bi khí nén nối bích: Thiết kế mặt bích theo các tiêu chuẩn quốc tế, đảm bảo độ chắc chắn và kín khít cao, thường dùng cho các hệ thống cỡ lớn từ DN50 đổ lên.

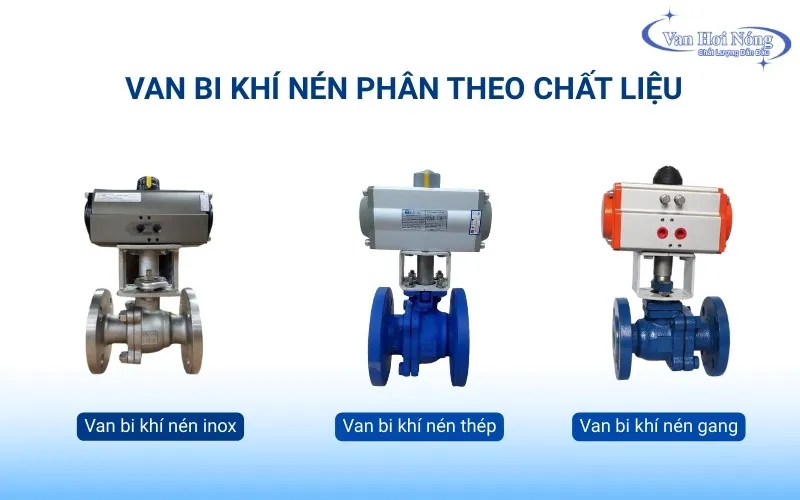

Phân theo chất liệu

• Van bi điều khiển khí nén inox: Là loại van bi điều khiển tự động làm từ inox 304 hoặc 316 có khả năng chống ăn mòn tốt, thường dùng cho hệ thống hơi, hóa chất, dược phẩm, thực phẩm.
• Van bi điều khiển khí nén thép: Là loại van bi có khả năng chịu áp lực và nhiệt độ cao lên đến 25bar và hơn 200 độ C nên thường dùng trong hệ thống lò hơi, nhà máy nhiệt điện.
• Van bi điều khiển khí nén gang: Có khả năng chịu áp vừa phải, chi phí thấp hơn so với van thép và van inox nên thường được sử dụng cho các hệ thống có ngân sách vận hành hạn chế.

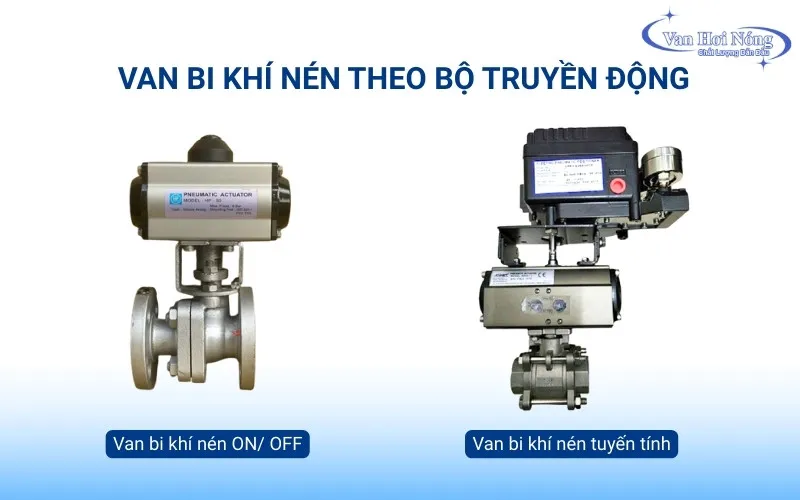

Phân theo bộ truyền động

• Van bi điều khiển khí nén On/Off: Là kiểu van bi chỉ cho phép đóng hoặc mở hoàn toàn, thích hợp cho các hệ thống yêu cầu điều khiển đơn giản, không cần điều chỉnh lưu lượng liên tục.
• Van bi điều khiển khí nén tuyến tính (Modulating/Control): Có khả năng điều chỉnh lưu lượng chính xác theo tín hiệu đầu vào, dùng trong hệ thống cần kiểm soát dòng chảy liên tục và chính xác.

Ngoài ra, van bi điều khiển khí nén còn được phân loại dựa trên thiết kế thân van, với các mẫu chính như:

• Van bi 3 ngã điều khiển khí nén
• Van bi 1 PC điều khiển khí nén
• Van bi 2 PC điều khiển khí nén
• Van bi 3 PC điều khiển khí nén

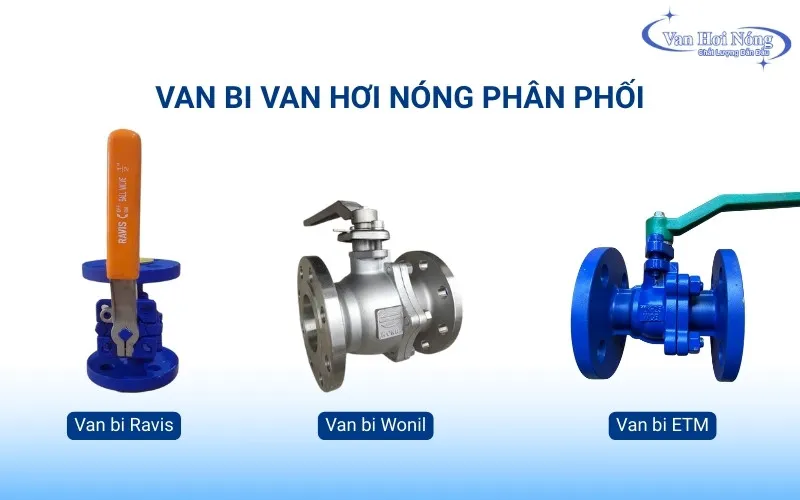

Top các thương hiệu van bi khí nén được Van Hơi Nóng phân phối

Tại Việt Nam, Van Hơi Nóng hiện là đơn vị nhập khẩu trực tiếp và phân phối nhiều dòng van bi điều khiển khí nén nổi tiếng đến từ Hàn Quốc, Đài Loan như:

• Ravis – Đài Loan: Đơn vị chuyên sản xuất van bi thép, có khả năng chịu nhiệt tới 200 độ C, áp lực 16 bar, phù hợp với hệ thống hơi, khí nén công nghiệp.
• Wonil – Hàn Quốc: Chuyên cung cấp van bi inox 316 nối ren, bích, kích thước từ DN15-DN200, cho khả năng chịu áp chống ăn mòn vượt trội.
• ETM – Trung Quốc: Đa dạng mẫu mã, chất liệu thép với 2 đầu nối bích tiêu chuẩn DIN, JIS, phù hợp với nhiều hệ thống.

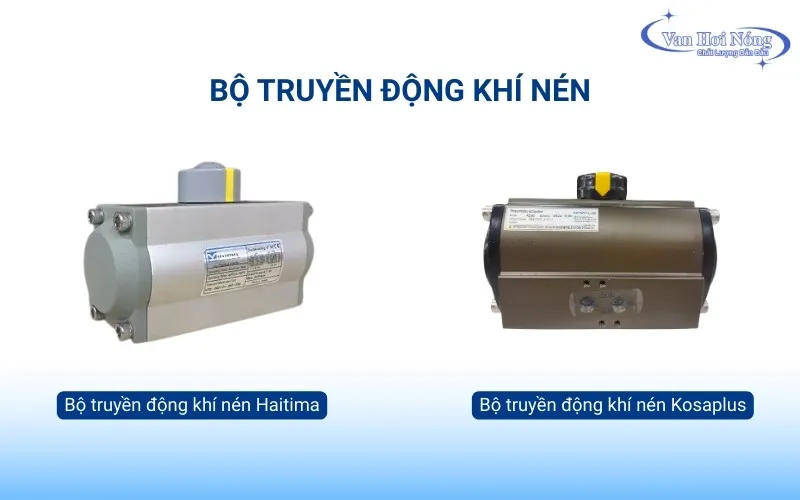

Với bộ điều khiển khí nén, Van Hơi Nóng hiện đang nhập khẩu và phân phối:

• Bộ truyền động khí nén Haitima: Là sản phẩm nổi tiếng đến từ Đài Loan, nổi bật với độ bền cơ học cao và khả năng phản hồi nhanh chóng. Sản phẩm được làm từ hợp kim nhôm, sử dụng áp lực khí nén 3-8bar, tác động đơn, kép với đa dạng model phù hợp với nhiều hệ thống.
• Bộ truyền động Kosaplus: Đến từ Hàn Quốc là một trong những sản phẩm được tin dùng rộng rãi trong các hệ thống công nghiệp. Thiết bị này sản xuất trên dây chuyền công nghệ hiện đại, đạt tiêu chuẩn IP67 hoặc IP68 chống bụi, chống nước.

Vì sao van bi điều khiển khí nén được tin dùng trong các hệ thống công nghiệp?

• Đóng/mở nhanh chóng, chính xác mà không cần thao tác thủ công.
• Phù hợp với hệ thống vận hành liên tục, giảm thời gian chờ, nâng cao hiệu suất làm việc.
• Chế tạo từ vật liệu cao cấp như gang, thép, inox giúp chịu nhiệt và áp suất cao, phù hợp với các môi trường khắc nghiệt.
• Thiết kế đa dạng van bi 2 ngã, 3 ngã (chữ L, chữ T), van bi 1 mảnh, 2 mảnh, 3 mảnh phù hợp với nhiều hệ thống đường ống.
• Van có cấu tạo đơn giản, dễ dàng tháo lắp, vệ sinh và bảo trì.
• Bi van và gioăng làm kín chất lượng cao, chống rò rỉ lưu chất ngay cả trong môi trường áp suất cao.
• Chi phí vận hành thấp hơn so với van điện, ít hỏng hóc, giảm chi phí bảo trì và thay thế linh kiện.
• Không tạo tia lửa điện, an toàn trong môi trường dễ cháy nổ như xăng dầu, hóa chất, khí gas.
• Thân thiện với môi trường, không thải khí độc hại, đáp ứng các tiêu chuẩn an toàn công nghiệp.

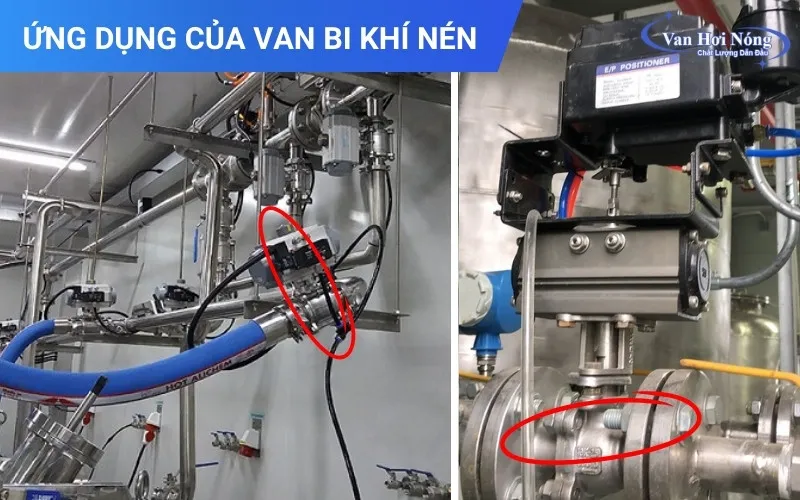

Van bi khí nén thường được sử dụng trong hệ thống nào?

Nhờ khả năng vận hành tự động, van bi khí nén được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp. Cụ thể như:

• Hệ thống hơi nóng, nồi hơi công nghiệp.
• Hệ thống nước nóng, nước lạnh, điều hòa trung tâm.
• Hệ thống khí nén công nghiệp.
• Hệ thống hóa chất, dung môi, xăng dầu, gas.
• Hệ thống thực phẩm, dược phẩm, đồ uống.
• Hệ thống hơi dầu, nhiệt điện, nhà máy điện.
• Hệ thống xử lý nước thải, nước sạch, môi trường.
• Hệ thống tự động hóa công nghiệp toàn phần.

So sánh van bi điều khiển khí nén, van bi tay gạt và van bi điều khiển điện

Để hiểu rõ về van bi đóng mở bằng khí nén, dưới đây Van Hơi Nóng sẽ giúp quý khách so sánh thiết bị này với các loại van bi phổ biến, đang được tin dùng hiện nay.

Van Hơi Nóng – Đại lý cung cấp van bi khí nén uy tín tại Việt Nam

Với 16 năm kinh nghiệm trong lĩnh vực phân phối van và thiết bị công nghiệp, Van Hơi Nóng tự hào là địa chỉ uy tín, cung cấp đa dạng các loại van bi điều khiển khí nén đến từ các thương hiệu nổi tiếng như Ravis, Wonil, Haitima, Kosaplus,… Toàn bộ sản phẩm tại đây đều được nhập khẩu trực tiếp từ nhà sản xuất, đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc. Hàng có sẵn kho, đa dạng mẫu mã, chất liệu, kích cỡ, phù hợp với mọi yêu cầu hệ thống.

Không chỉ thế, Van Hơi Nóng còn có chính sách chiết khấu, hỗ trợ về giá và bảo hành uy tín giúp quý khách yên tâm sử dụng. Đội ngũ kỹ thuật viên của chúng tôi sẵn sàng phục vụ 24/7 đảm bảo lựa chọn sản phẩm phù hợp thông số kỹ thuật của hệ thống. Liên hệ ngay với chúng tôi qua hotline 0978021499 để được tư vấn và biết thêm thông tin chi về các loại van bi điều khiển khí nén được Van Hơi Nóng phân phối.
