Van bi điều khiển điện

Van bi điều khiển điện là dòng van công nghiệp giúp đóng mở tự động nhờ nguồn điện áp 12V, 24V, 220V hoặc 380V, nhằm đáp ứng nhu cầu tự động hóa trong các hệ thống công nghiệp. Tại Van Hơi Nóng, chúng tôi cung cấp đa dạng các mẫu van bi điện với nhiều kiểu dáng và chất liệu khác nhau như van bi thép, van bi inox, van bi 2 ngã, van bi 3 ngã… Tất cả đều là hàng chính hãng, nhập khẩu trực tiếp từ các thương hiệu uy tín. Liên hệ 0978 021 499 để được tư vấn chi tiết và chọn loại van phù hợp nhất cho hệ thống của bạn.

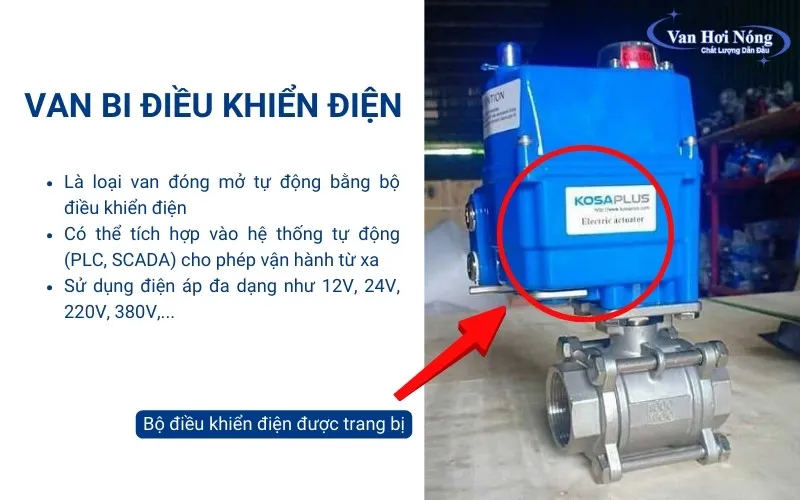

Van bi điều khiển điện là gì?

Van bi điều khiển điện là loại van bi trang bị bộ truyền động điện (Electric Actuator) để thực hiện chức năng đóng/mở hoặc điều tiết lưu chất tự động. Khác với các dòng van bi chịu nhiệt vận hành bằng tay, van bi điều khiển điện cho phép tích hợp vào hệ thống tự động (PLC, SCADA), thích hợp cho môi trường hơi nóng, khí nén, nước công nghiệp, nơi người vận hành khó tiếp cận trực tiếp.

Sản phẩm hiện được sản xuất với đa dạng chất liệu và kiểu kết nối. Với hệ thống hơi, van bi điều khiển điện chủ yếu được làm từ thép và inox để đảm bảo khả năng chịu nhiệt và áp lực cao. Van sử dụng nguồn điện áp đa dạng như 12V, 24V, 220V, 380V, kích thước đa dạng từ DN15- DN200, kiểu nối ren, lắp bích đảm bảo phù hợp với nhiều hệ thống công nghiệp.

Chi tiết cấu tạo và nguyên lý hoạt động của van bi điều khiển điện

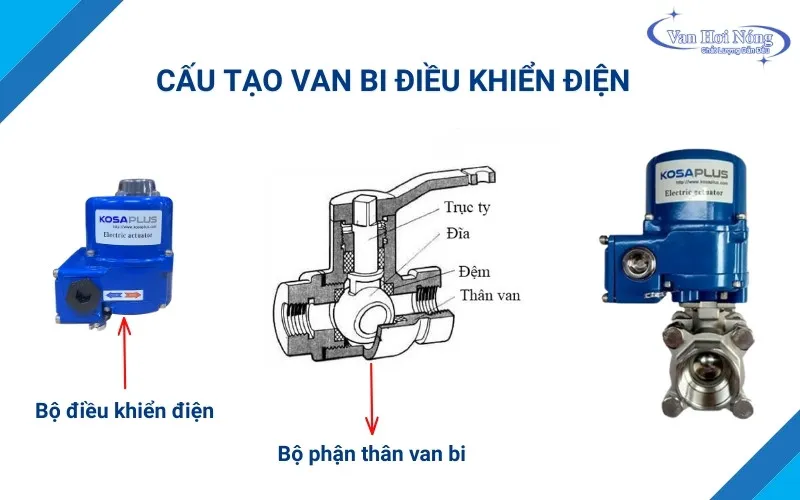

Cấu tạo

Van bi điều khiển điện được cấu tạo gồm hai bộ phận chính đó là van bi và bộ điều khiển điện. Chi tiết:

• Van bi: Là phần tiếp xúc trực tiếp với lưu chất, chịu trách nhiệm vụ đóng/mở và điều tiết dòng chảy. Trong hệ thống hơi, van bi điều khiển điện thường được chế tạo từ inox 304, inox 316 hoặc thép cacbon để chịu được nhiệt độ cao (lên đến trên 300 độ C) và áp suất lớn ( từ 16-40bar). Van có thể liên kết với đường ống bằng nối ren hoặc bích tùy theo kích thước sản phẩm.
• Bộ điều khiển điện(Electric Actuator): Hay còn gọi là mô tô điện, có nhiệm vụ truyền lực đóng/mở van theo tín hiệu điều khiển. Trong hệ thống hơi nóng, bộ điều khiển này cần chống chịu được nhiệt và rung động, thường sử dụng điện áp 24VDC, 220VAC hoặc 380VAC. Bộ điều khiển điện có hai dạng hoạt động chính là on/ off (đóng mở hoàn toàn, thích hợp hệ thống đóng ngắt hơi theo chu kỳ) và tuyến tính (cho phép điều tiết góc mở theo tín hiệu phần trăm 4-20mA hoặc 0-10V, phù hợp với hệ thống yêu cầu điều khiển lưu lượng chính xác.

Van Hơi Nóng hiện đang cung cấp các loại model bộ điều khiển điện thông dụng như:

• Kosaplus Hàn Quốc: Với các mã như KE005, KE006, KE008, KE010, KE016, KE028, KE040, KE060, KE100
• Haitima Đài Loan: Với các mã như HTE05, HTE06, HTE08, HTE10, HTE15, HTE20, HTE40, HTE60, HTE100

Chúng tôi cam kết 100% là hàng chính hãng, nhập khẩu trực tiếp từ nhà sản xuất với đủ CO, CQ, chính sách bảo hành 24 tháng. Hàng có sẵn kho với số lượng lớn, hỗ trợ tư vấn kỹ thuật, lắp đặt tận nơi cho các nhà máy, hệ thống gia nhiệt,…

Nguyên lý hoạt động

Van bi điện hoạt động dựa trên cơ chế motor điện truyền mô-men xoắn qua trục để quay bi van, thực hiện thao tác đóng – mở hoặc điều tiết lưu lượng. Tùy vào loại bộ truyền động được tích hợp, van được chia thành hai dạng vận hành chính: ON/OFF và tuyến tính (Modulating).

• Van bi điều khiển điện ON/OFF: Ở dạng ON/OFF, van chỉ có hai trạng thái hoạt động: mở hoàn toàn hoặc đóng hoàn toàn. Khi bộ truyền động nhận tín hiệu điện điều khiển, mô-tơ điện bắt đầu quay, truyền lực xoắn xuống trục van, làm bi van xoay đúng 90°.
• Van bi điều khiển điện tuyến tính: Đối với loại tuyến tính, van không chỉ đóng – mở 90° mà có thể xoay theo từng góc nhỏ trong khoảng từ 0° đến 90°, giúp điều tiết chính xác lưu lượng hoặc áp suất của dòng hơi. Bộ truyền động điện tuyến tính được điều khiển bằng tín hiệu analog 4–20mA hoặc 0–10VDC, cho phép PLC hoặc hệ thống SCADA kiểm soát vị trí của bi van theo giá trị thực tế.

Vì sao van bi điều khiển điện được tin dùng?

Van bi điều khiển bằng điện nói chung và van bi đóng mở điện chịu nhiệt độ cao nói riêng được tin dùng rộng rãi trong các hệ thống công nghiệp nhờ các đặc tính nổi bật dưới đây:

• Van được thiết kế với nhiều chất liệu khác nhau như gang, thép, inox cho khả năng chịu nhiệt và áp lực tốt, phù hợp với môi trường hơi khắc nghiệt lên đến 300 độ C.
• Cơ chế vận hành linh hoạt với hai chế độ điều khiển là on/off hoặc tuyến tính cho phép điều tiết, kiểm soát dòng chảy tối ưu.
• Bộ truyền động sử dụng điện áp đa dạng như 12V, 24V, 220V, 380V phù hợp với nhiều hệ thống.
• Van phản hồi nhanh, chỉ mất từ khoảng 1-3s cho một hành trình đóng mở, giúp giảm thiểu sức người so với các loại van tay gạt thủ công.
• Bộ truyền động điện đạt tiêu chuẩn IP67, IP68 giúp chống nước, chống bụi, hạn chế tình trạng cháy nổ, đảm bảo an toàn cho người vận hành.
• Van có khả năng kết nối với tủ điều khiển trung tâm, PLC hoặc hệ SCADA giúp van dễ dàng tích hợp vào dây chuyền tự động hóa.
• Đặc biệt với kiểu thiết kế đa dạng gồm hai mảnh, 3 mảnh, 2 ngã, 3 ngã, nối ren, nỗi bích người dùng có thể tùy chọn linh hoạt theo các nhu cầu hệ thống.

Các loại van bi điều khiển bằng điện phổ biến hiện nay

Như đã nói, để đáp ứng nhu cầu sử dụng đa dạng của các hệ thống, van bi điều khiển điện hiện được thiết kế với nhiều kiểu dáng, chất liệu khác nhau. Cụ thể:

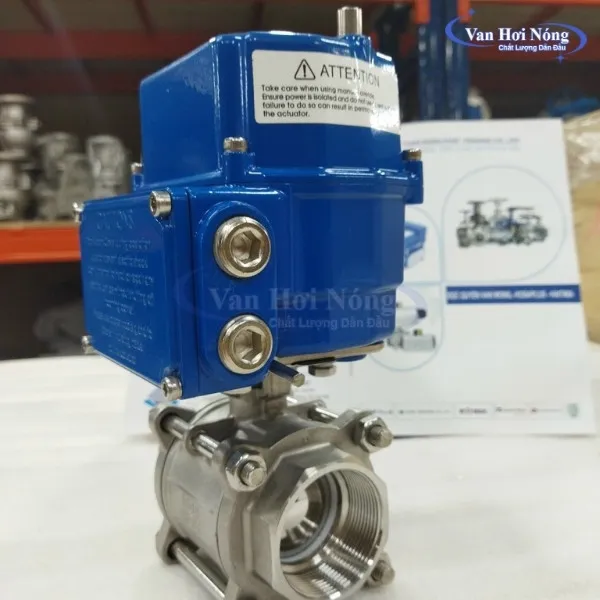

Van bi điều khiển bằng điện ON/OFF chịu nhiệt cao

Là loại van bi sử dụng bộ truyền động điện ON/OFF cho phép đóng, mở hoàn toàn, thích hợp cho các hệ thống yêu cầu phản hồi nhanh. Van được thiết kế để hoạt động ổn định trong môi trường hơi nóng, nhiệt độ lên đến 250 độ C, áp lực 25bar.

Thông số kỹ thuật Size: DN15 – DN200 Áp lực làm việc: PN16, PN25, PN40, PN63 Nhiệt độ làm việc: -10°C đến 300°C Chất liệu thân: Thép, inox Kiểu lắp: Lắp bích hoặc nối ren Điện áp: 24V, 220V, 380V Kiểu hoạt động: ON/OF  Xuất xứ: Hàn Quốc, Taiwan, Trung Quốc, Châu Âu

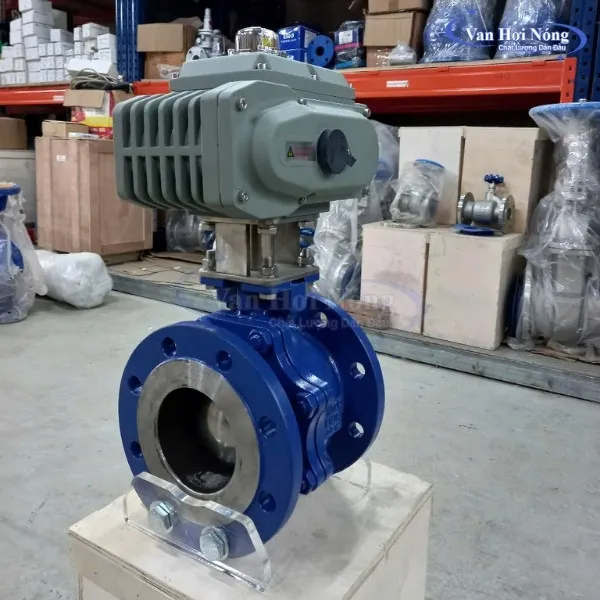

Van bi đóng mở điện tuyến tính

Là sản phẩm cho phép điều tiết góc mở từ 0-90 độ theo tín hiệu 4-20mA từ đó giúp điều tiết lưu lượng hơi chính xác và ổn định hơn so với dòng ON/ OFF. Đây là sự lựa chọn lý tưởng cho các hệ thống cần kiểm soát dòng chảy chính xác.

Thông số kỹ thuật Size: DN15 – DN200 Áp lực làm việc: PN16, PN25, PN40, PN63 Nhiệt độ làm việc: -10°C đến 300°C Chất liệu thân: Thép, inox Kiểu lắp: Lắp bích hoặc nối ren Điện áp: 24V, 220V, 380V Kiểu hoạt động: Tuyến tính Xuất xứ: Hàn Quốc, Taiwan, Trung Quốc, Châu Âu

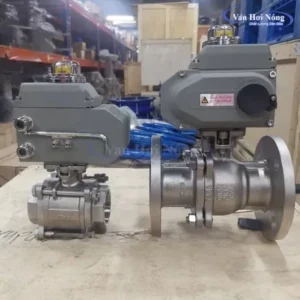

Van bi điện inox chịu nhiệt / áp lực cao

Van bi inox chịu nhiệt độ cao được chế tạo hoàn toàn từ inox 304 hoặc 316 có khả năng chịu nhiệt lên tới trên 300 độ C , áp lực 40 bar. Sản phẩm có khả năng chống ăn mòn vượt trội, thích hợp với các ứng dụng chứa hóa chất hoặc yêu cầu độ sạch cao như thực phẩm, dược phẩm,…

Thông số kỹ thuật Size: DN15 – DN200 Áp lực làm việc: PN16, PN25, PN40, PN63 Nhiệt độ làm việc: -10°C đến 300°C Chất liệu thân: Inox 304/ 316 Kiểu lắp: Lắp bích hoặc nối ren Điện áp: 24V, 220V, 380V Kiểu hoạt động: Tuyến tính, on/off Xuất xứ: Hàn Quốc, Taiwan, Trung Quốc, Châu Âu

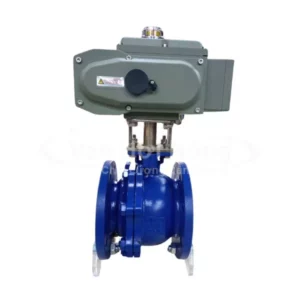

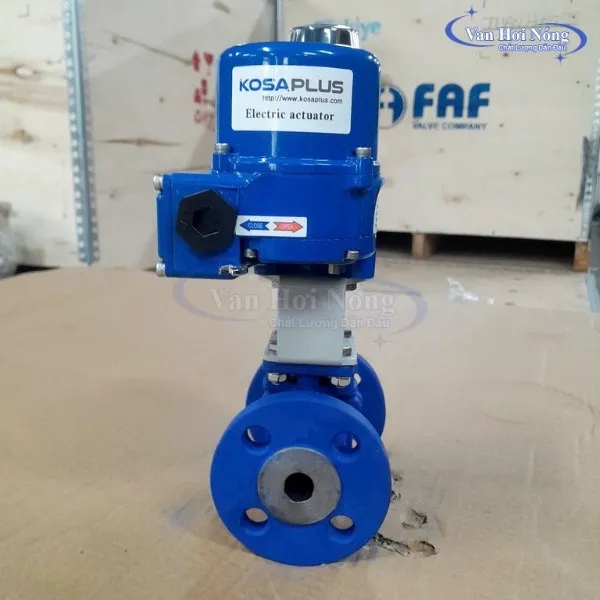

Van bi điện thép chịu áp lực cao

Là sản phẩm được chế tạo từ thép Carbon hoặc thép hợp kim có khả năng chịu áp lên đến 63bar, nhiệt độ trên 300 độ C. Cấu trúc thân van dày dặn, bi inox bền bỉ giúp hoạt động ổn định trong môi trường hơi, dầu nóng, khí nén áp cao.

Thông số kỹ thuật Size: DN15 – DN200 Áp lực làm việc: PN16, PN25, PN40, PN63 Nhiệt độ làm việc: -10°C đến 300°C Chất liệu thân: Thép carbon Kiểu lắp : Lắp bích hoặc nối ren Điện áp: 24V, 220V, 380V Kiểu hoạt động: Tuyến tính, on/off Xuất xứ: Hàn Quốc, Taiwan, Trung Quốc, Châu Âu

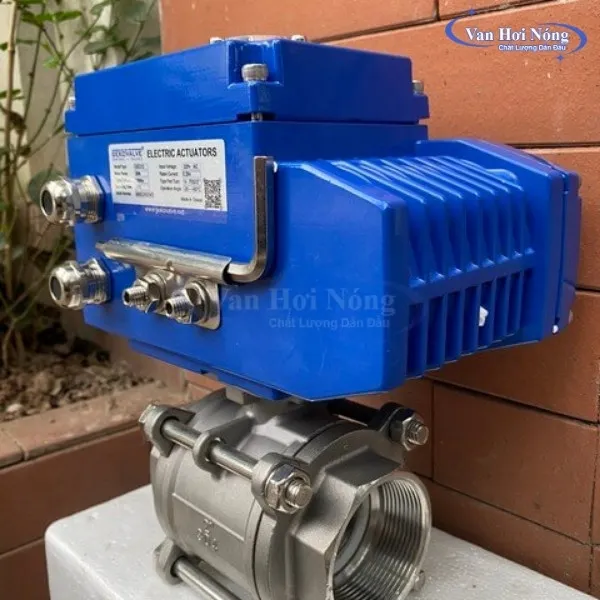

Van bi điện nối ren

Van bi điện nối ren là dòng sản phẩm sử dụng kết nối ren ngoài hoặc ren trong để liên kết với đường ống. So với nối bích, sản phẩm này có kích thước nhỏ hơn, thao tác lắp đặt đơn giản, nhanh chóng, không cần đến các phụ kiện phức tạp. Tuy nhiên khả năng chịu áp và làm kín thường sẽ hạn chế hơn vì vậy không thích hợp cho các hệ thống áp lực cao.

Thông số kỹ thuật Size: DN15 – DN50 Áp lực làm việc: PN16, PN25 Nhiệt độ làm việc: -10°C đến 300°C Chất liệu thân: Thép carbon Kiểu lắp: Nối ren Điện áp: 24V, 220V, 380V Kiểu hoạt động: Tuyến tính, on/off Xuất xứ: Hàn Quốc, Taiwan, Trung Quốc, Châu Âu

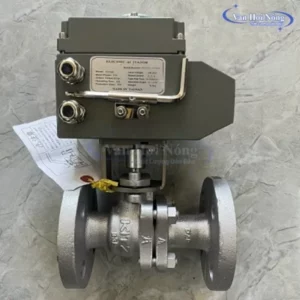

Van bi điện lắp bích

So với nối ren, van bi đóng mở điện lắp bích có kích thước lớn hơn, thường từ DN50 trở lên. Sản phẩm sử dụng kết nối mặt bích tiêu chuẩn DIN, BS, JIS, ANSI cho khả năng chịu áp tốt, đảm bảo độ kín tối ưu khi phải làm việc trong môi trường khắc nghiệt. Vì vậy thường được sử dụng trong các hệ thống hơi nóng công nghiệp, lò hơi, trạm gia nhiệt trung tâm,…

Thông số kỹ thuật Size: DN50 – DN200 Áp lực làm việc: PN16, PN25 Nhiệt độ làm việc: -10°C đến 300°C Chất liệu thân: Thép carbon Kiểu lắp: Nối bích Điện áp: 24V, 220V, 380V Kiểu hoạt động: Tuyến tính, on/off Xuất xứ: Hàn Quốc, Taiwan, Trung Quốc, Châu Âu

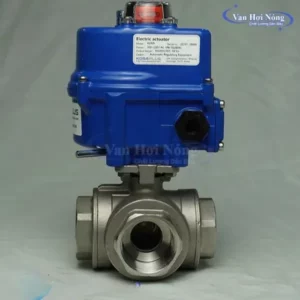

Van bi điện 3 ngã

Là kiểu van bi thiết kế 3 ngã dạng chữ L hoặc T cho phép chia, trộn hoặc chuyển hướng dòng chảy linh hoạt thường được sử dụng phổ biến trong hệ thống hóa chất, thực phẩm, dược phẩm, khí nén,…

Thông số kỹ thuật Size: DN15 – DN200 Áp lực làm việc: PN16, PN25, PN40, PN63 Nhiệt độ làm việc: -10°C đến 300°C Chất liệu thân: Thép carbon, inox 304/316…. Kiểu lắp: Lắp bích hoặc nối ren Điện áp: 24V, 220V, 380V Dạng van: 3 ngã Kiểu hoạt động: Tuyến tính, on/off Xuất xứ: Hàn Quốc, Taiwan, Trung Quốc, Châu Âu

Bảng so sánh chi tiết các loại van bi điều khiển điện cho hơi nóng

Để quý khách có thể hiểu hơn về các sản phẩm, dưới đây là bảng so sánh chi tiết được các kỹ sư của Van Hơi Nóng tổng hợp dựa trên nhiều năm kinh nghiệm tư vấn, lắp đặt sản phẩm cho khách hàng.

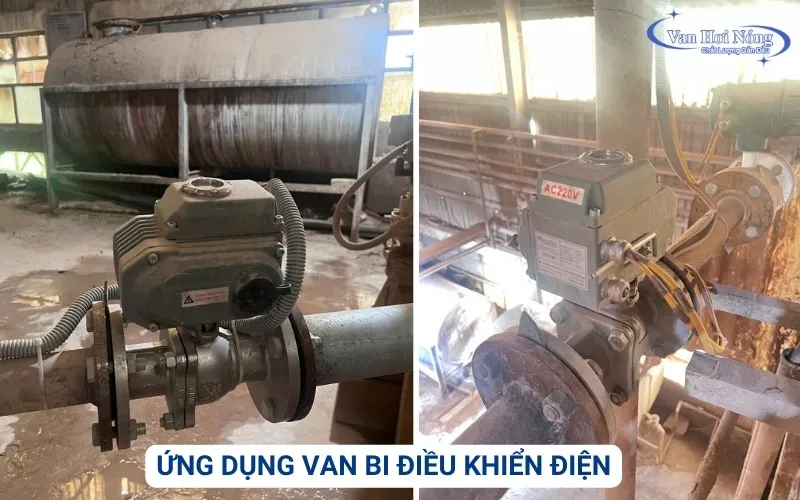

Khi nào cần sử dụng van bi điều khiển điện?

Van bi điều khiển điện thường được sử dụng trong các hệ thống tự động, yêu cầu điều tiết chính xác và an toàn. Cụ thể, thiết bị này đặc biệt cần thiết trong các trường hợp dưới đây.

• Khi hệ thống có hơi nóng hoặc áp suất cao, cần van chịu nhiệt/áp suất lớn.
• Khi cần đóng mở tự động hoặc điều tiết lưu lượng từ xa, tích hợp PLC.
• Khi vị trí lắp van ở vị trí khó thao tác thủ công, như trên cao, trong phòng hơi, dưới mặt đất.
• Khi hệ thống cần độ tin cậy cao, vận hành liên tục, như nhà máy hơi, HVAC, xử lý nước công nghiệp.
• Khi cần kết nối van với thiết bị đo, sensor, hệ thống SCADA, để giám sát và điều khiển từ xa.

Báo giá và gợi ý địa chỉ mua van bi điều khiển bằng điện uy tín

Tùy vào chất liệu (gang, inox, thép), kích thước (DN15 tới DN200+), kiểu kết nối (ren, bích) và kiểu hoạt động (ON/OFF hoặc tuyến tính) mà giá van bi điều khiển điện có thể dao động từ khoảng 775.000 đồng cho các mẫu nhỏ đến 25.000.000 đồng/chiếc hoặc hơn cho các mẫu lớn, thiết kế phức tạp. Vì vậy, để biết được giá bán chính xác quý khách vui lòng liên hệ với nhà cung cấp để được biết thêm thông tin.

Tại Việt Nam, Van Hơi Nóng là đơn vị nhập khẩu và phân phối các loại van bi điều khiển điện chính hãng, được nhiều khách hàng tin dùng. Với 16 năm kinh nghiệm trong nghề, chúng tôi hiện đang phân phối đa dạng các mẫu van bi điều khiển điện như Kosaplus Hàn Quốc, Haitima Đài Loan, với đủ kích cỡ từ DN15-DN200, chất liệu gang, thép, inox, kiểu nối ren, lắp bích, van hai ngã, 3 ngã,… đáp ứng đa dạng nhu cầu của các hệ thống.

Toàn bộ sản phẩm chúng tôi cung cấp đều được nhập khẩu chính hãng, đầy đủ CO, CQ, hóa đơn VAT đảm bảo nguồn gốc, xuất xứ. Hàng luôn có sẵn tại kho với số lượng lớn,đáp ứng nhanh chóng cho mọi đơn hàng từ nhỏ đến lớn. Đặc biệt với lợi thế là nhà phân phối độc quyền, Van Hơi Nóng cam kết đưa ra mức giá cạnh tranh giúp quý khách hàng tối ưu chi phí ban đầu. Bên cạnh đó, chúng tôi còn có các chính sách như bảo hành uy tín, hỗ trợ đổi trả, vận chuyển, lắp đặt, bảo hành,… Liên hệ ngay với chúng tôi qua hotline 0978021499 để được biết thêm thông tin chi tiết về van bi điều khiển điện.
