Van bi có tán được thiết kế đặc biệt với phần giá đỡ trên thân, tạo điều kiện thuận lợi để lắp đặt bộ điều khiển điện, khí nén hoặc tay gạt. Thiết kế này không chỉ bảo vệ cơ cấu vận hành mà còn giúp van hoạt động ổn định trong những môi trường công nghiệp khắc nghiệt như hơi nóng, khí nén hay hóa chất ăn mòn. Dưới đây Van Hơi Nóng chia sẻ toàn bộ thông tin chi tiết về sản phẩm này!
Van bi có tán là gì? Cách nhận biết
Van bi có tán (tiếng Anh: Ball valve with mounting pad) là loại van bi được thiết kế đặc biệt với phần giá đỡ (mounting pad) ở trên thân van. Thiết kế này có nhiệm vụ làm khung nâng đỡ và giúp kết nối các bộ phận điều khiển khác nhau cho van bi (tay gạt, tay quay, bộ điều khiển điện hoặc bộ điều khiển khí nén). Nhờ vậy, các dòng van bi có giá đỡ rất linh hoạt trong việc kết hợp các kiểu điều khiển.
Loại van này có đa dạng kích thước từ DN15 đến DN500 và được chế tạo từ nhiều chất liệu như inox, gang, thép, nhựa với nhiều thiết kế khác nhau như 1PC, 2PC, 3PC, 2 cửa, 3 cửa, nối ren, lắp bích, hàn.

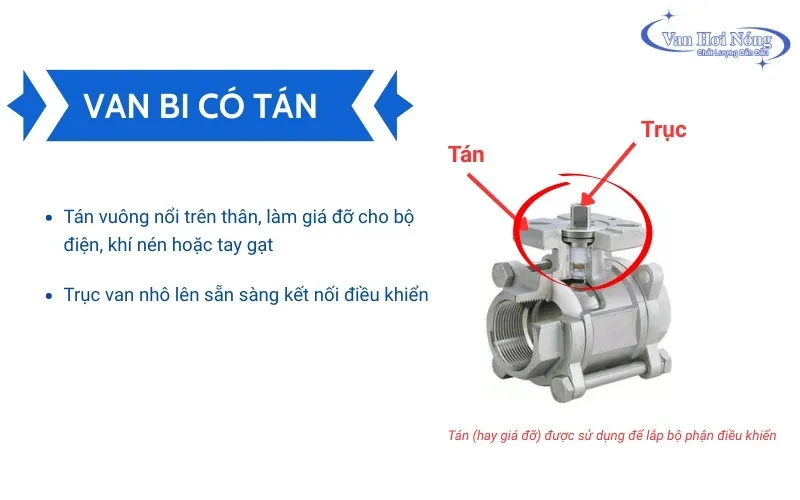

Dưới đây là một số đặc điểm giúp bạn dễ dàng nhận biết van bi có tán:
- Phần tán hình vuông nổi trên thân van, dùng làm giá đỡ bộ điều khiển điện, khí nén hoặc tay gạt.
- Trục van nhô lên qua tán, sẵn sàng kết nối với bộ điều khiển hoặc tay gạt.
- Đa dạng vật liệu và kết nối, nhưng điểm chung là tán luôn được bố trí chắc chắn trên thân van để đảm bảo an toàn khi vận hành.
Nhờ thiết kế đặc biệt, van bi có giá đỡ có thể vận hành hiệu quả trong nhiều hệ thống đường ống dẫn nước, khí, hơi nóng, hóa chất, đồng thời dễ dàng tích hợp với các loại bộ điều khiển tự động.
Thông số kỹ thuật van bi có mounting pad
| Kích thước van | DN15 – DN300 |
| Chất liệu thân van | Thép, gang, inox |
| Gioăng làm kín | PTFE (Teflon), EPDM,… |
| Kiểu kết nối | Nối ren trong, nối bích theo tiêu chuẩn hoặc nối hàn |
| Áp lực làm việc | 10bar, 16bar, 20bar,… |
| Nhiệt độ làm việc | ~220 độ C (hoặc hơn, tùy từng model van) |
| Kiểu điều khiển | Tay gạt, tay quay, bộ điều khiển điện hoặc khí nén |
| Xuất xứ | Hàn Quốc, Đài Loan, Trung Quốc,… |
Đặc điểm nổi bật của van bi có giá đỡ
Van bi có tán nổi bật nhờ thiết kế đặc biệt với phần tán trên thân van, mang lại nhiều lợi ích vượt trội so với van bi thông thường. Cụ thể:
- Thiết kế này giúp cho van dễ dàng tích hợp với nhiều kiểu vận hành khác nhau, linh hoạt kết nối tay gạt, tay quay, bộ điều khiển điện hoặc khí nén để sử dụng trong các môi trường làm việc khác nhau.
- Van hoạt động ổn định trong các hệ thống có áp suất lớn, thường lên đến PN16, và chịu nhiệt độ tối đa khoảng 180°C, tùy vào vật liệu chế tạo.
- Gioăng làm kín EPDM, PTFE có khả năng chống rò tuyệt đối, ngay cả khi vận hành trong các điều kiện khắc nghiệt.
- Thiết kế van đơn giản, các bộ phận làm kín và tán có thể thay thế dễ dàng mà không cần tháo toàn bộ van, giúp việc bảo trì nhanh chóng và tiết kiệm chi phí.
- Vật liệu chế tạo thường là thép, gang và inox cho môi trường hơi giúp van chịu được nhiệt độ và áp suất cao.
- Van bi có tán còn được thiết kế với đa dạng kích thước từ DN50 đến DN300 (hoặc cao hơn) phù hợp với nhiều quy mô dự án.
Các loại van bi có tán thông dụng trên thị trường
Để van bi có tán hoạt động, ta cần lắp thêm bộ phận điều khiển trên thân như tay gạt, tay quay, đầu điện hoặc khí nén,… Tùy vào cách thức vận hành cũng như kết nối thiết bị này được chia thành các loại dưới đây.

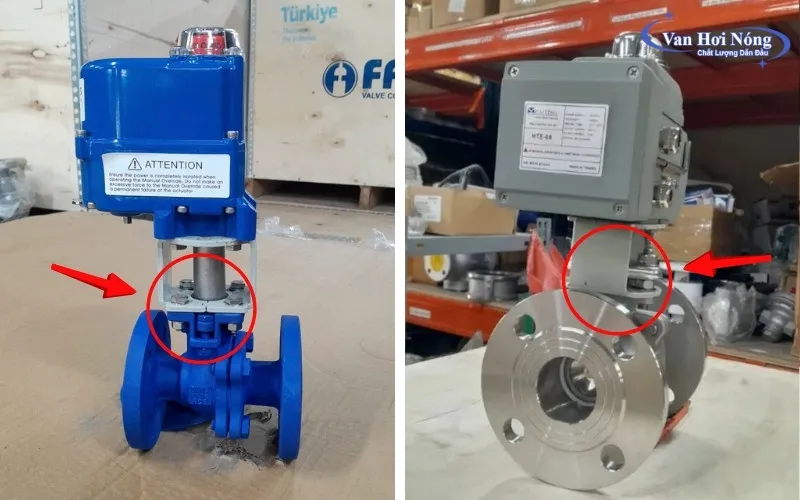

Van bi điều khiển bằng điện
Đây là loại van được lắp đặt thêm bộ điều khiển điện tại vị trí giá đỡ. Nhờ vậy, khi vận hành, van tiếp nhận lực truyền động từ bộ điều khiển điện thông qua trục van để đóng mở cửa van.
Van bi điều khiển điện được sử dụng nhiều trong các hệ thống hơi, nước,… cần tự động hóa với hai chế độ điều khiển, đó là đóng/ mở hoàn toàn bằng chế độ ON-OFF hoặc tùy chỉnh theo góc với độ điều khiển tuyến tính 4-20mA. Nhờ việc sử dụng nguồn điện đa dạng như 110V, 220V, 380V hoặc 24DC, thiết bị này có thể dễ dàng tích hợp với các hệ thống hiện hành.
Van bi điều khiển khí nén
Van bi điều khiển khí nén là loại van bi được lắp bộ truyền động khí nén trên phần giá đỡ (mounting pad), sử dụng áp lực khí để điều khiển chuyển động của bi, giúp van đóng mở cực nhanh, chỉ mất khoảng 1-3s.
Sản phẩm này đặc biệt thích hợp cho các hệ thống cần phản ứng tức thời, và yêu cầu độ an toàn cao, hạn chế nguy cơ cháy nổ so với van bi điện. Tùy vào nhu cầu vận hành, người ta có thể sử dụng bộ khí nén tác động đơn (van tự trở về trạng thái ban đầu khi mất khí nén) hoặc bộ tác động kép (cần cấp khí nén ở cả 2 chu trình đóng, mở).

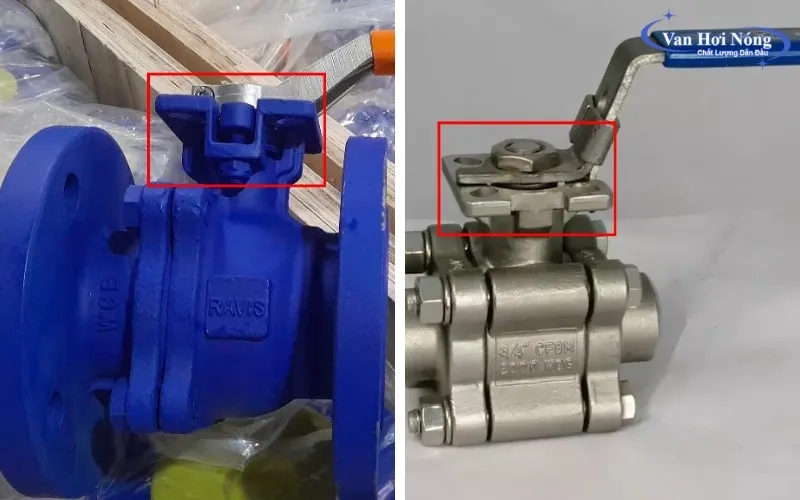

Van bi có tán tay gạt
Van bi có tán tay gạt là dòng van thủ công, vận hành bằng tay với thiết kế đơn giản, nhẹ nhàng. Phần tán trên thân van cố định tay gạt chắc chắn, giúp thao tác đóng mở dễ dàng và nhanh chóng. Loại van này thích hợp cho các đường ống vừa và nhỏ, nơi chi phí thấp và bảo trì đơn giản được ưu tiên.

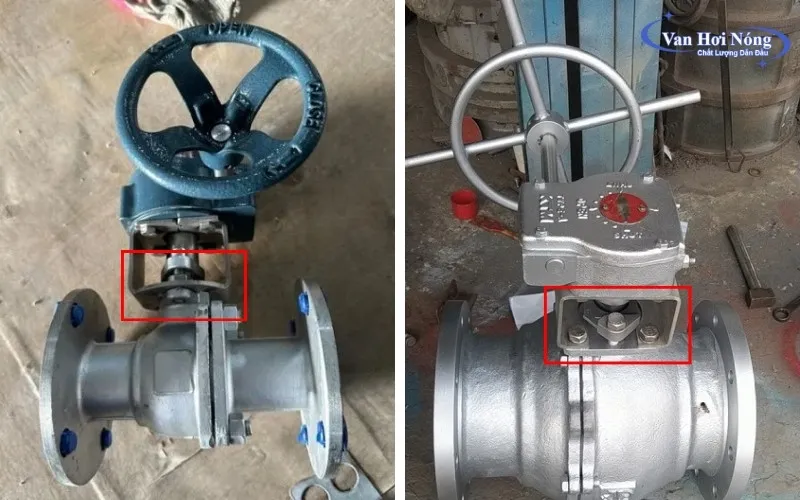

Van bi có tán tay quay
Van bi có tán tay quay là giải pháp cho các hệ thống có đường ống lớn hoặc áp suất cao, nơi lực mở van bằng tay gạt không đủ. Thiết kế tay quay kết hợp hộp số giúp giảm lực vận hành, mở van nhẹ nhàng, chính xác. Van thường dùng kết nối mặt bích và kích thước từ DN20 đến DN500. Phần tán chắc chắn cùng tay quay lớn là đặc điểm dễ nhận biết, đồng thời thể hiện khả năng vận hành mạnh mẽ và bền bỉ.

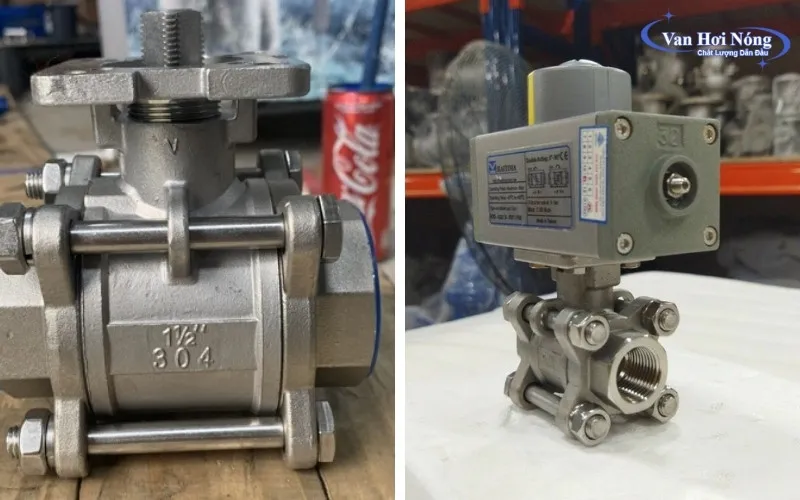

Van bi có tán nối ren
Van bi có tán nối ren là loại van bi nối ren có phần giá đỡ chắc chắn trên thân van để cố định bộ điều khiển hoặc tay gạt. Thông thường, dòng van này được thiết kế dạng 3 mảnh dễ tháo lắp, hoặc có thiết kế 3 ngã cho các hệ thống cần trộn dòng. Kết nối ren giúp van lắp đặt nhanh chóng, tiết kiệm không gian lắp đặt, phù hợp với các hệ thống đường ống nhỏ, áp suất vừa phải.

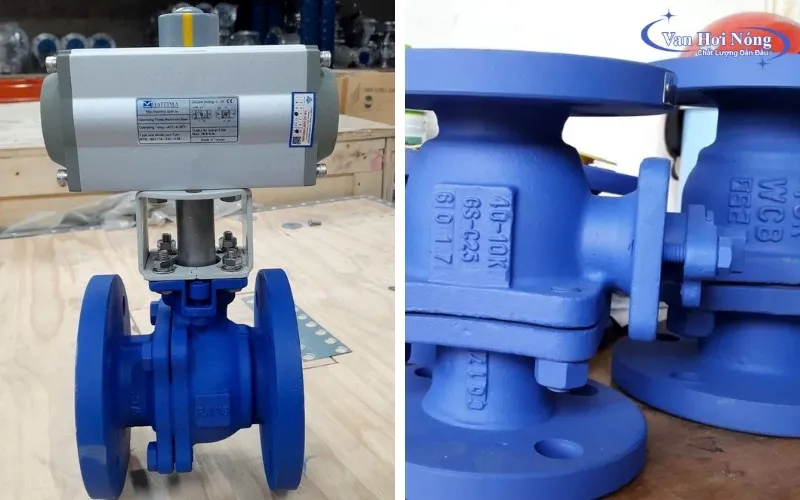

Van bi có tán lắp bích
Van bi có tán lắp bích là loại van bi mặt bích tiêu chuẩn DIN, JIS, ANSI, BS, có thiết kế giá đỡ trên thân giúp kết nối nhiều bộ điều khiển khác nhau. So với van bi có tán nối ren, van bi nối bích có khả năng chịu áp lực cao hơn, đảm bảo độ kín tốt vì vậy thường được sử dụng trong các hệ thống đường ống lớn, môi trường công nghiệp nặng như hơi, nước hoặc hóa chất.
Môi trường sử dụng của van bi có tán
Với việc thiết kế đa dạng kích thước, vật liệu và kiểu vận hành, van bi có tán được tin dùng nhiều trong các hệ thống đường ống công nghiệp. Cụ thể:
- Van được sử dụng trong các nhà máy sản xuất đồ uống, bia, rượu.
- Dùng trong xưởng, nhà máy chế biến thực phẩm, đồ ăn, dược phẩm,…
- Lắp đặt trong hệ thống nồi hơi, lò hơi, hệ thống lò sấy công nghiệp.
- Trong hệ thống xử lý nước thải, sản xuất và vận chuyển nước sạch thiết bị này cũng được ứng dụng rộng rãi.
- Ngoài ra nhờ chất liệu cao cấp, khả năng chống ăn mòn tốt, van bi inox có tán còn được sử dụng trong các nhà máy hóa chất, hệ thống lưu chất ăn mòn, muối, bazo.
- Van cũng được ứng dụng trong các hệ thống PCCC, HVAC, nhà máy thủy điện, hệ thống tươi tiêu cây trồng, chăn nuôi sản xuất,…
Lưu ý khi chọn mua và sử dụng các loại van bi có tán
Van bi mounting pad được sử dụng rộng rãi trong các hệ thống công nghiệp. Tuy nhiên để đảm bảo hiệu suất và tuổi thọ sản phẩm quá trình chọn mua và sử dụng cần phải lưu ý một số vấn đề dưới đây.
- Xác định rõ môi trường làm việc của van, bao gồm nhiệt độ, áp lực và loại lưu chất để chọn chất liệu phù hợp, tránh ăn mòn và hư hỏng.
- Đường kính danh định DN của van cần tương thích với lưu lượng và áp lực yêu cầu của hệ thống.
- Chọn loại điều khiển lắp đặt phù hợp với nhu cầu vận hành của hệ thống để tối ưu hiệu suất.
- Với van bi có tán kích thước lớn, nên dùng thêm giá đỡ để giảm tải trọng lên đường ống, tránh rung lắc.
- Quá trình đóng mở nên nhẹ nhàng, thao tác từ từ để giảm sốc, đặc biệt trong các hệ thống áp cao.
- Thường xuyên kiểm tra, làm sạch và bảo dưỡng van theo khuyến cáo của nhà sản xuất.
Địa chỉ mua van bi có tán chất lượng, giá rẻ hàng đầu
Với sự đa dạng trong thiết kế và tính ứng dụng cao, van bi có tán hiện được rất nhiều đơn vị phân phối. Tuy nhiên trên thị trường xuất hiện nhiều loại hàng kém chất lượng, vì vậy quý khách nên tìm đến các đơn vị uy tín có nhiều năm kinh nghiệm như Van Hơi Nóng để mua hàng chính hãng, được bảo hành đầy đủ. Chúng tôi chuyên nhập khẩu và phân phối các dòng van công nghiệp chất lượng cao, bao gồm các loại van bi có tán từ các thương hiệu nổi tiếng như Ravis – Đài Loan, Joeun – Hàn Quốc, ETM – Trung Quốc,…
Chúng tôi cam kết 100% là hàng chính hãng, nhập khẩu trực tiếp không qua trung gian với giá cạnh tranh tốt nhất thị trường. Với các đơn hàng lớn, chúng tôi còn có chính sách chiết khấu hấp dẫn cho đối tác, đại lý để tối ưu chi phí đầu tư.
Trên đây là thông tin chi tiết về đặc điểm nổi bật cũng như các loại van bi có tán thông dụng trên thị trường. Để đảm bảo lựa chọn sản phẩm phù hợp với nhu cầu thực tế và được hỗ trợ về giá, vui lòng liên hệ với Van Hơi Nóng qua hotline 0978021499 hoặc gửi thông tin qua email: vanhoinong.vn@gmail.com, đội ngũ của chúng tôi sẽ sớm phản hồi cho bạn.
