Van bi chịu nhiệt

Van bi chịu nhiệt độ cao là sản phẩm được thiết kế đặc biệt để làm việc hiệu quả trong môi trường áp suất và nhiệt độ cao lên đến 400 độ C. Vậy sản phẩm này có gì đặc biệt? Cấu tạo và nguyên lý hoạt động ra sao? Phân loại thế nào? Cùng Van Hơi Nóng tìm hiểu chi tiết trong bài viết sau.

Van bi chịu nhiệt là gì?

Van bi chịu nhiệt (High Temperature Ball Valve) hay van bi chịu nhiệt độ cao là thiết bị cơ khí chuyên dụng được thiết kế để làm việc trong môi trường có nhiệt độ cao, thường từ 200°C – 400°C tùy vào vật liệu chế tạo. Van sử dụng cơ chế bi tròn xoay 90° để đóng mở nhanh, giúp điều khiển dòng lưu chất (hơi, khí, dầu, nước nóng) một cách chính xác và an toàn.

Do phải làm việc ở nhiệt độ cao, thân van bi thường được chế tạo từ các vật liệu bền bỉ như inox 304, inox 316 hoặc thép carbon, gang chịu nhiệt. Phần gioăng làm kín sử dụng các vật liệu đặc biệt như PTFE (Teflon), EPDM hoặc NBR, giúp hạn chế rò rỉ và tăng tuổi thọ khi vận hành liên tục.

Van bi chịu nhiệt được thiết kế đa dạng về kiểu kết nối (ren, bích, hàn), cấu tạo (2 mảnh, 3 mảnh, 2 ngã hoặc 3 ngã), đáp ứng linh hoạt cho nhiều hệ thống công nghiệp khác nhau. Ngoài dạng tay gạt thủ công, van bi chịu nhiệt độ cao còn được thiết kế thêm phần tán có thể lắp bộ điều khiển điện hoặc khí nén, phù hợp với hệ thống tự động hóa hiện đại.

Thông số kỹ thuật van bi chịu nhiệt độ cao

• Kích cỡ: DN15 – DN200
• Chất liệu thân: Inox, thép chịu nhiệt
• Bi van: Inox 304, 316
• Gioăng: PTFE, RPTFE, Graphite
• Kiểu điều khiển: Tay gạt, động cơ điện hoặc khí nén
• Nhiệt độ hoạt động: Max 400 độ C
• Kiểu kết nối: Lắp bích, lắp ren, hàn kín
• Áp lực làm việc: PN16, PN25, PN40,…
• Môi trường: Hơi nóng, khí nóng, dầu nóng… nhiệt độ cao
• Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản

Cấu tạo & nguyên lý hoạt động của van bi chịu nhiệt

Cấu tạo cơ bản

Về tổng thể, van bi chịu nhiệt có cấu tạo tương tự như các loại van bi thông thường. Tuy nhiên, chất liệu chế tạo của sản phẩm này thường được lựa chọn kỹ lưỡng để đảm bảo khả năng làm việc ổn định trong môi trường nhiệt độ cao. Cụ thể:

• Thân van: Thường được chế tạo bằng thép carbon, inox 304/316 hoặc gang chịu nhiệt. Bề mặt thân van có thể được phủ lớp sơn Epoxy giúp chống oxy hóa và tăng tuổi thọ cho van.
• Bi van: Làm từ inox 304 hoặc 316 có khả năng chống ăn mòn vượt trội. Bộ phận này thiết kế hình tròn giống viên bi rỗng tâm, được gia công chính xác, bề mặt nhẵn mịn giúp giảm ma sát khi vận hành.
• Gioăng làm kín: Khác với van bi thông thường, van bi chịu nhiệt thường sử dụng gioăng làm kín từ PTFE, RPTFE, Graphite hoặc kim loại không gỉ, giúp tăng độ bền và khả năng chịu nhiệt.
• Trục van: Bộ phận này thường được chế tạo bằng thép không gỉ cường độ cao, được gia công chính xác và có vòng đệm làm kín bổ sung để giảm mài mòn, tránh rò rỉ tại cổ trục.
• Bộ phận điều khiển: Tùy vào ứng dụng thực tế, người dùng có thể lựa chọn van bi dạng tay gạt hoặc điều khiển điện và khí nén.

Nguyên lý hoạt động

Van bi chịu nhiệt hoạt động theo cơ chế xoay bi 90°:

• Khi lỗ thông trên bi trùng với hướng dòng chảy, van mở hoàn toàn cho phép lưu chất đi qua dễ dàng.
• Khi bi vuông góc với dòng chảy, van đóng kín, ngăn hoàn toàn dòng lưu chất đi qua.

Với cơ chế hoạt động nhanh, gọn, van bi chịu nhiệt có thể đóng mở tức thời, giảm hao tổn năng lượng và hạn chế nguy cơ rò rỉ trong các hệ thống nhiệt độ cao.

Các loại van bi chịu nhiệt độ cao được tin dùng

Van bi chịu nhiệt độ được phân loại dựa theo nhiều tiêu chí như vật liệu, kết nối và kiểu vận hành. Tùy vào điều kiện làm việc thực tế người ta có thể lựa chọn các sản phẩm dưới đây.

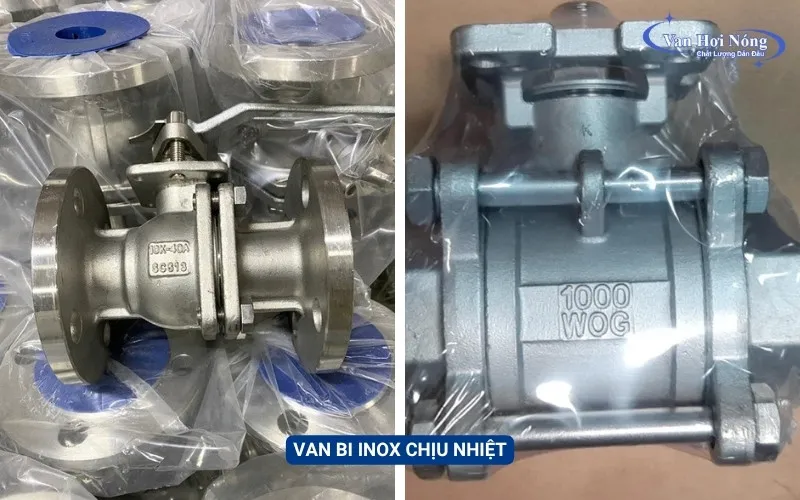

Van bi inox chịu nhiệt độ cao

Van bi inox chịu nhiệt là lựa chọn lý tưởng cho các hệ thống hơi nước, dầu tải nhiệt, khí nén hoặc nước nóng. Thân van được chế tạo từ inox 304 hoặc inox 316, giúp chống ăn mòn, chịu áp và chịu nhiệt cao lên tới 250–300°C. Bề mặt inox nhẵn mịn giúp giảm tích tụ cặn bẩn, phù hợp cho môi trường ẩm, có hóa chất nhẹ hoặc yêu cầu vệ sinh cao như thực phẩm, dệt nhuộm, dược phẩm. Ngoài ra, van inox còn giữ được độ bền màu và tuổi thọ cao ngay cả khi hoạt động liên tục trong thời gian dài.

Van bi thép chịu nhiệt độ cao

Đối với các hệ thống hơi quá nhiệt hoặc dầu truyền nhiệt có nhiệt độ vượt 300°C, van bi thép chịu nhiệt là giải pháp đáng tin cậy. Thân van làm từ thép carbon WCB hoặc thép hợp kim A105, cho phép làm việc ổn định ở mức nhiệt cao mà không biến dạng.

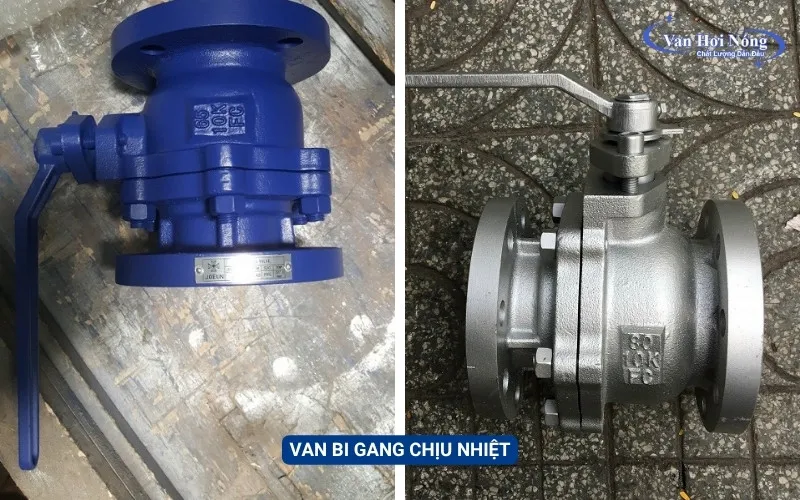

Van bi gang chịu nhiệt độ cao

Van bi gang chịu nhiệt độ cao là loại van được chế tạo từ vật liệu gang chất lượng cao, có khả năng chịu được áp suất và nhiệt độ lớn trong quá trình vận hành. Van hoạt động dựa trên cơ chế bi xoay, giúp đóng mở dòng chảy nhanh chóng và kín khít.

Nhờ khả năng chịu nhiệt tốt và mức giá cạnh tranh, van bi gang chịu nhiệt được sử dụng nhiều trong các hệ thống hơi nóng, dầu nhiệt, hoặc đường ống công nghiệp có môi trường làm việc khắc nghiệt. Ngoài ra, van bi gang còn có độ bền cao, ít bị ăn mòn, dễ bảo dưỡng, giúp tăng tuổi thọ và đảm bảo an toàn cho hệ thống.

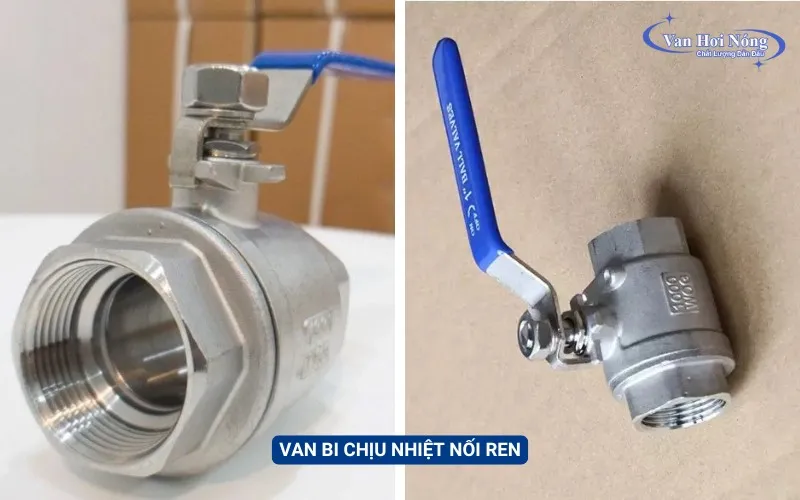

Van bi chịu nhiệt độ cao nối ren

Van bi chịu nhiệt nối ren là sản phẩm được ưa chuộng trong các hệ thống đường ống nhỏ, kích thước từ DN15-DN50. Sản phẩm được thiết kế dạng 3 mảnh nhỏ gọn, trọng lượng nhẹ giúp dễ dàng lắp đặt trong các hệ thống không gian hẹp mà vẫn đảm bảo độ kín cao.

Van bi chịu nhiệt độ cao nối bích

Khác với van ren, van bi nối bích chịu nhiệt độ cao thường được dùng trong hệ thống hơi trung hoặc cao áp. Thiết kế mặt bích với các tiêu chuẩn như JIS, DIN hoặc ANS giúp sản phẩm kết nối chắc chắn, hạn chế rò rỉ khi giãn nở nhiệt, đồng thời chịu được rung động mạnh.

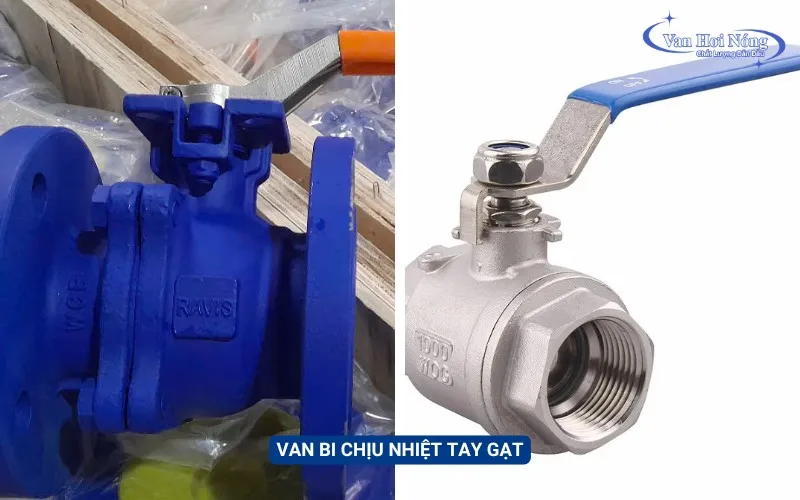

Van bi tay gạt chịu nhiệt độ cao

Là dòng van bi cơ bản và phổ biến nhất hiện nay, được điều khiển thủ công bằng tay gạt. Ưu điểm của dòng van này là kết cấu đơn giản, độ bền cao, chi phí thấp, phù hợp cho hệ thống vận hành cục bộ hoặc ít đóng mở.

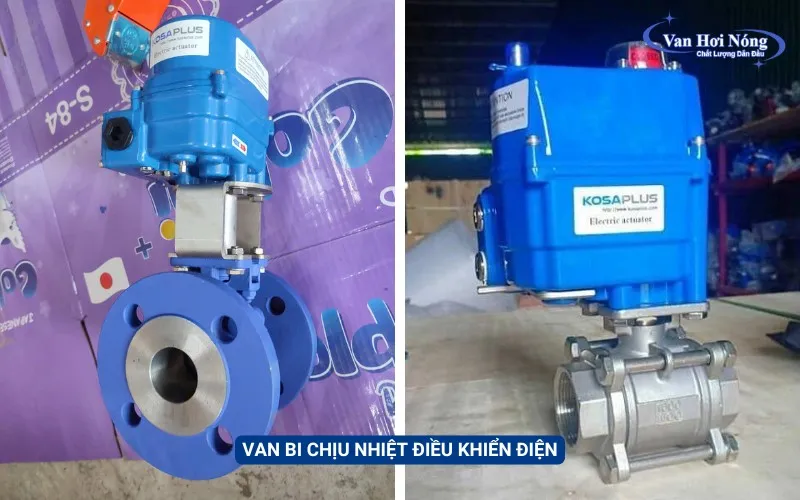

Van bi chịu nhiệt độ cao điều khiển điện

Khác với van bi tay gạt vận hành thủ công, van bi chịu nhiệt điều khiển điện là dòng van tự động sử dụng bộ truyền động điện để đóng mở hoặc điều tiết dòng lưu chất. Thiết bị này thường dùng các mức điện áp phổ biến như 24VDC, 110VAC hoặc 220VAC, tùy vào yêu cầu của hệ thống.

Van có thể hoạt động theo chế độ ON/OFF (đóng hoặc mở hoàn toàn) hoặc tuyến tính 4–20mA, cho phép điều tiết chính xác lưu lượng dòng chảy ngay cả trong môi trường có nhiệt độ lên tới 250°C.

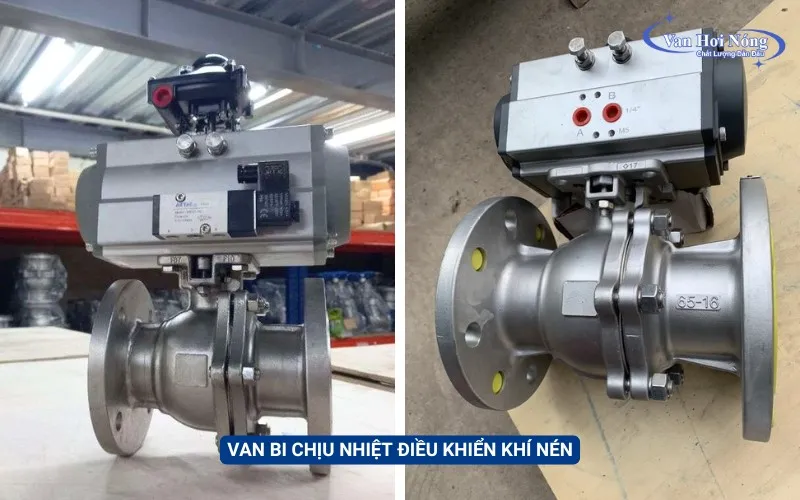

Van bi chịu nhiệt độ cao điều khiển khí nén

Khác với dạng điện, dòng van bi điều khiển khí nén (Pneumatic Actuated Ball Valve) sử dụng áp lực khí nén để xoay trục van. Cấu trúc này cho phép đóng mở nhanh chỉ trong vài giây, vận hành an toàn trong môi trường dễ cháy nổ hoặc có nguy cơ phát nhiệt cao, nơi không thể dùng nguồn điện trực tiếp. Đây là lựa chọn lý tưởng cho nhà máy hóa dầu, sơn, thực phẩm hoặc sản xuất hơi công nghiệp.

Ưu điểm, nhược điểm của van bi chịu nhiệt

Ưu điểm

Van bi chịu nhiệt được đánh giá là một trong những dòng van công nghiệp có hiệu suất vận hành cao và tuổi thọ lâu dài nhất hiện nay. Một số ưu điểm nổi bật gồm:

• Van chịu được nhiệt độ cao từ 250–450°C và áp suất lớn, vận hành ổn định trong môi trường khắc nghiệt.
• Cơ chế bi xoay 90° giúp đóng mở nhanh, thuận tiện khi cần ngắt hoặc cấp dòng tức thời.
• Các dòng van bi điều khiển điện và khí nén có thể tự động hóa hoàn toàn, giúp tiết kiệm thời gian và nhân công.
• Hệ thống gioăng làm kín PTFE, RPTFE hoặc Graphite giúp đảm bảo kín tuyệt đối ngay cả khi giãn nở nhiệt, hạn chế rò rỉ lưu chất ra ngoài.
• Các chi tiết bên trong van được gia công chính xác, bề mặt bi mịn và thân phủ sơn chống oxy hóa giúp tăng tuổi thọ, giảm tần suất bảo dưỡng định kỳ.
• Van có thể kết nối ren, bích, hàn, phù hợp nhiều kích cỡ đường ống (DN15–DN200).
• Ngoài dạng tay gạt, người dùng có thể chọn bộ truyền động điện hoặc khí nén, đáp ứng mọi cấp độ tự động hóa của nhà máy.

Nhược điểm

Bên cạnh những ưu điểm vượt trội, van bi chịu nhiệt cũng tồn tại một số hạn chế nhất định mà người dùng cần lưu ý khi lựa chọn:

• Giá thành cao hơn so với các dòng van thông thường do vật liệu và gioăng làm kín đặc biệt.
• Với các hệ thống lưu chất có hạt rắn, bùn hoặc cặn thiết bị thường dễ hư hỏng do bề mặt bi dễ bị mài mòn.

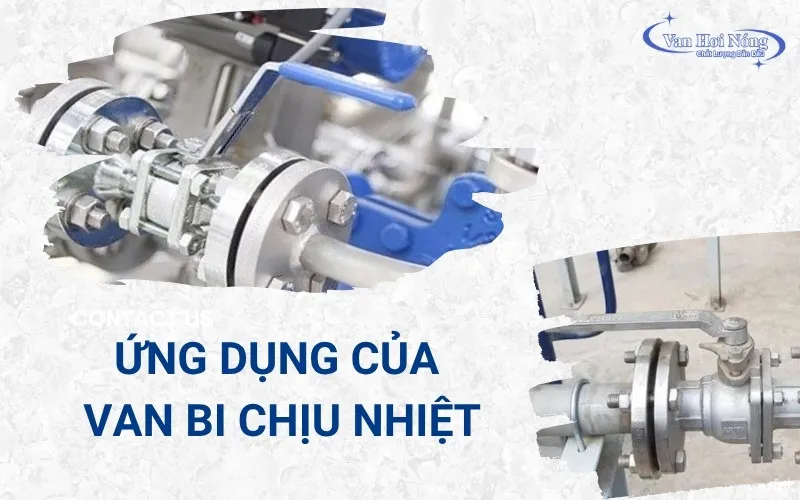

Ứng dụng của van bi chịu nhiệt

Nhờ khả năng vận hành ổn định trong điều kiện khắc nghiệt, van bi chịu nhiệt được ứng dụng rộng rãi trong:

• Hệ thống hơi bão hòa, hơi quá nhiệt trong nhà máy dệt, sấy, thực phẩm.
• Đường ống dầu tải nhiệt trong nhà máy hóa chất, nhựa, nhuộm.
• Hệ thống cấp hơi cho nồi sấy, nồi hấp công nghiệp.
• Đường ống khí nén, dầu thủy lực, nước nóng.
• Lò hơi, nồi hơi, thiết bị trao đổi nhiệt.

Hướng dẫn chọn mua van bi chịu nhiệt phù hợp

Van bi chịu nhiệt có rất nhiều loại, mỗi loại lại được thiết kế để phù hợp với điều kiện nhất định. Vì vậy để đảm bảo chọn được loại van phù hợp người dùng cần cân nhắc các tiêu chí sau:

• Chọn van có dải áp suất và nhiệt độ phù hợp để tránh rò rỉ, nứt vỡ khi vận hành ở tải cao.
• Ưu tiên vật liệu thân bằng inox 304, inox 316 hoặc thép WCB, vì đây là những vậy liệu có khả năng chịu nhiệt và chống ăn mòn vượt trội, phù hợp với môi trường hơi nóng hoặc dầu tải nhiệt.
• Lựa chọn kiểu kết nối phù hợp, với hệ thống đường ống nhỏ nên dùng van bi nối ren để tiết kiệm chi phí, với hệ thống đường ống to hoặc áp suất cao nên chọn van bi mặt bích để đảm bảo độ bền cơ học.
• Xác định cơ chế điều khiển, nếu cần thao tác thủ công đơn giản chọn van tay gạt, nếu cần tự động hóa chọn van điện hoặc khí nén
• Cân nhắc kiểu van 1 mảnh, 2 mảnh, 3 mảnh tùy vào thiết kế và nhu cầu vận hành, bảo trì của hệ thống.
• Ưu tiên các thương hiệu nổi tiếng như Ravis Đài Loan, ETM Trung Quốc; hoặc các dòng van Hàn Quốc như Joeun, YDK để đảm bảo độ bền và khả năng vận hành ổn định.
• Cuối cùng, đừng quên chọn nhà phân phối uy tín để đảm bảo chính sách bảo hành, hỗ trợ kỹ thuật và hậu mãi sau mua.

Địa chỉ mua van bi chịu nhiệt độ cao uy tín

Van Hơi Nóng là đơn vị nhập khẩu và phân phối độc quyền các thương hiệu van bi chịu nhiệt nổi tiếng thế giới như Wonil- Hàn Quốc, Ravis – Đài Loan, FAF- Thổ Nhĩ Kỳ. Tính đến thời điểm hiện tại đơn vị đã có 16 năm kinh nghiệm trong việc phân phối van công nghiệp, hiện là đối tác tin cậy của nhiều doanh nghiệp, nhà thầu. Mua hàng tại đây, quý khách sẽ được:

• Cung cấp sản phẩm chính hãng, đầy đủ CO-CQ, kèm catalog.
• Bảo hành uy tín, hỗ trợ đổi trả 1-1 nếu phát sinh lỗi từ nhà sản xuất.
• Giao hàng nhanh chóng toàn quốc, chỉ từ 1–3 ngày.
• Báo giá cạnh tranh, hỗ trợ chiết khấu với các đơn hàng lớn.
• Kho hàng quy mô lớn, sẵn các model, kích cỡ, kết nối đảm bảo đáp ứng nhanh mọi đơn hàng.
• Tư vấn 24/7, đảm bảo chọn đúng loại van phù hợp với hệ thống. Đồng thời hỗ trợ kỹ thuật trọn đời từ khâu lắp đặt, bảo trì đến thay thế về sau.

Nói chung, van bi chịu nhiệt là thiết bị không thể thiếu trong các hệ thống công nghiệp vận hành ở nhiệt độ cao. Trên đây chúng tôi đã trình bày các đặc điểm nổi bật của dòng van này cũng như cách phân loại van. Nếu bạn còn băn khoăn về sản phẩm hoặc đang tìm kiếm dòng van bi kiểm soát dòng chảy hơi nóng, hãy liên hệ ngay với Van Hơi Nóng để được hỗ trợ tốt nhất.
