Van bi 3 thân là dòng van bi được thiết kế đặc biệt với phần thân có thể tách rời thành 3 mảnh, giúp việc lắp đặt, bảo trì trở nên dễ dàng. Với khả năng chịu áp suất và nhiệt độ cao, sản phẩm này đang là sự lựa chọn lý tưởng cho các hệ thống hơi, nước, dầu và khí nén áp lực cao. Cùng Van Hơi Nóng tìm hiểu chi tiết về sản phẩm trong bài viết sau.
Tổng quan về van bi 3 thân
Van bi 3 thân (Three-piece ball valve) là loại van công nghiệp được thiết kế gồm ba phần thân rời: hai đầu van và phần trung tâm chứa bi van. Ba mảnh này được ghép chặt bằng bu lông và gioăng làm kín PTFE hoặc RPTFE, đảm bảo độ kín tuyệt đối.
Khác với van bi 2 thân, thiết kế 3 mảnh mang lại độ linh hoạt và tiện lợi khi bảo trì, đặc biệt trong các hệ thống hơi áp suất cao hoặc môi trường ăn mòn. Khi tháo phần trung tâm, kỹ sư có thể vệ sinh bi van hoặc thay gioăng mà không cần tháo toàn bộ đường ống, giảm thời gian ngưng máy và tối ưu chi phí vận hành.
Thông thường, van bi 3 thân được chế tạo từ:
- Inox 304/316 cho môi trường hơi, nước, thực phẩm.
- Thép carbon hoặc hợp kim cho môi trường dầu, gas, hóa chất ăn mòn nhẹ.
- Gang chịu nhiệt với các hệ thống áp cao, nhiệt lớn mà cần tối ưu chi phí.
Dải kích thước của van bi 3 mảnh phổ biến từ DN15 – DN150 và áp lực làm việc PN16 – PN40, thậm chí một số model như van bi inox 3 thân 1000WOG có thể chịu áp lực 70 bar (~1000 psi), đáp ứng các hệ thống hơi công nghiệp, khí nén và dầu nóng.
Cấu tạo đặc biệt và nguyên lý vận hành của van bi 3 thân

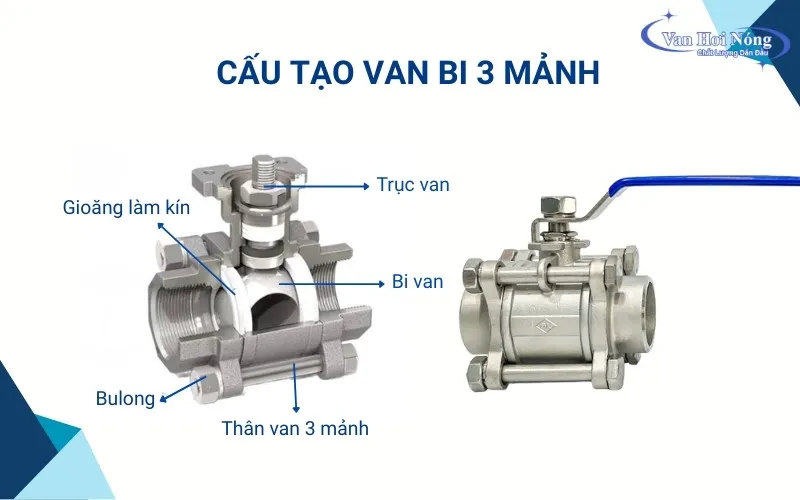

Cấu tạo chi tiết van bi 3 mảnh

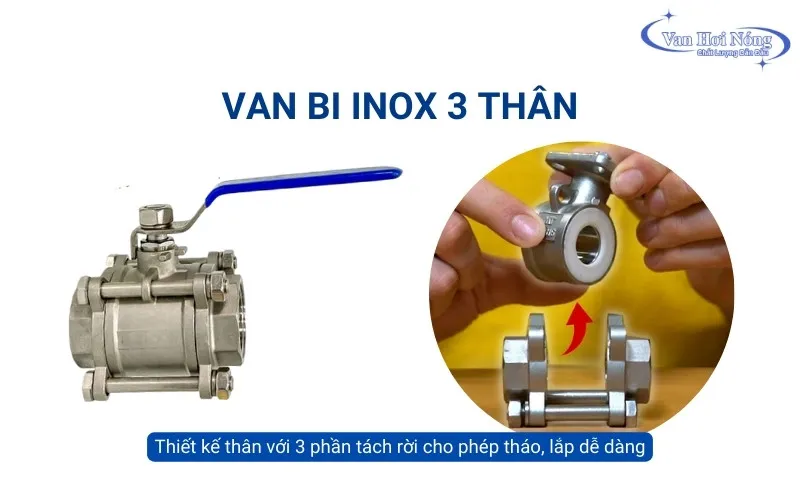

Khác với các dòng van bi 2 mảnh thông thường, van bi 3 thân được thiết kế với thân van tách rời thành 3 mảnh, mang lại sự linh hoạt vượt trội trong lắp đặt và bảo trì, đồng thời tối ưu hóa hiệu suất vận hành. Cụ thể:
- Thân van 3 mảnh: Gồm hai đầu nối bích hoặc ren, dạng hàn, phần trung tâm chứa bi van. Thân van thường làm từ inox 304/316 hoặc thép carbon cho khả năng chịu nhiệt và áp lực cao.
- Bi van: Làm từ inox hoặc thép mạ crom, khoét lỗ chính xác để tối ưu lưu lượng, giảm tổn thất áp suất, hạn chế rung động trong đường ống hơi.
- Gioăng làm kín PTFE hoặc RPTFE: Chịu nhiệt, chịu áp lực cao, đảm bảo độ kín tuyệt đối và hạn chế rò rỉ hơi.
- Trục van: Nối bi van với bộ truyền động điện, khí nén hoặc tay gạt, cho phép quay 90° (ON/OFF) hoặc tuyến tính theo góc %. Trục van thường thiết kế chống thổi (anti-blow-out) để đảm bảo an toàn trong hệ thống áp suất cao.
- Bộ truyền động (tùy chọn): Có thể là tay gạt, mô tơ điện hoặc khí nén, giúp vận hành van tự động hoặc thủ công.
- Bu lông và đai ốc Inox chất lượng cao: Giúp liên kết ba mảnh thân van chắc chắn, đảm bảo bộ kín tối ưu.
Nguyên lý vận hành
Van bi 3 mảnh vận hành khá đơn giản, dựa trên việc xoay bi van 90 độ để đóng hoặc mở dòng chảy.
- Khi van mở: Lỗ khoan trên viên bi thẳng hàng so với đường ống cho phép lưu chất đi qua dễ dàng.
- Khi van đóng: Tay gạt quay 90 độ về vị trí vuông góc với đường ống, sao cho phần đặc của bi chặn hoàn toàn dòng chảy. Áp lực từ lưu chất ép van và gioăng làm kín, ngăn rò rì ngay cả khi hệ thống hoạt động với áp suất và nhiệt độ cao.
Tùy vào chế độ on/ off hoặc tuyến tính van có thể đóng mở hoàn toàn hoặc theo góc từ 0-90 độ theo tín hiệu điều khiển 0-4mA hoặc 0-11V.

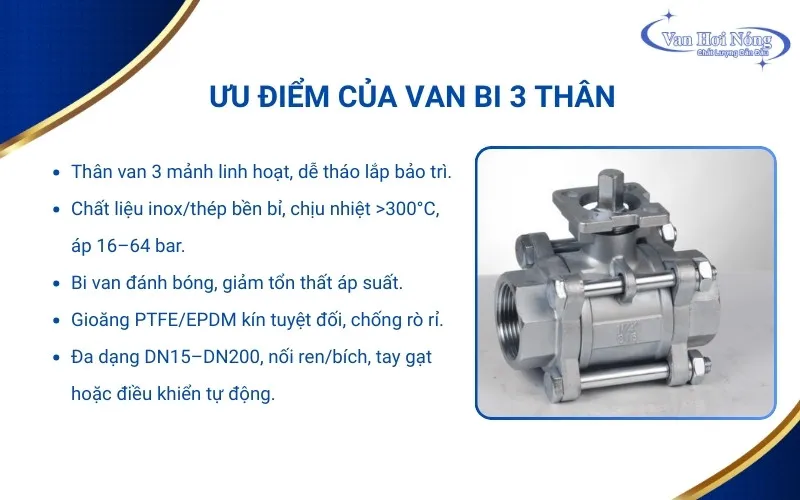

Các ưu điểm nổi trội của van bi 3 thân
So với các dòng van bi thông thường, van bi 3 thân mang lại nhiều lợi ích vượt trội, giúp hệ thống vận hành ổn định, tiết kiệm chi phí và dễ bảo trì hơn. Có thể kể đến các ưu điểm nổi bật như:
Ảnh –
- Thiết kế thân van 3 mảnh linh hoạt cho phép tháo lắp, bảo trì dễ dàng mà không cần dừng toàn bộ đường ống.
- Thân van làm bằng inox hoặc thép cacbon cho độ bền cao, khả năng hoạt động ổn định trong môi trường nhiệt độ lên đến trên 300 độ C, áp lực từ 16- 64 bar.
- Bi van được gia công chính xác, bề mặt đánh bóng giúp lưu chất đi qua dễ dàng, gần như không bị cản trở. Từ đó giảm rung động và tổn thất áp suất tối ưu.
- Van sử dụng gioăng làm kín PTFE, EPDM cho độ kín cao, hạn chế rò rỉ khi vận hành, đảm bảo an toàn tuyệt đối.
- Thiết kế đa dạng kích thước từ DN15-DN200, kết nối ren, bích, vận hành tay gạt hoặc bộ truyền động điện/ khí nén giúp van có thể lắp đặt trong nhiều hệ thống khác nhau như hơi, nước, khí nén,…
Top list van bi 3 thân chất lượng, nổi tiếng 2025

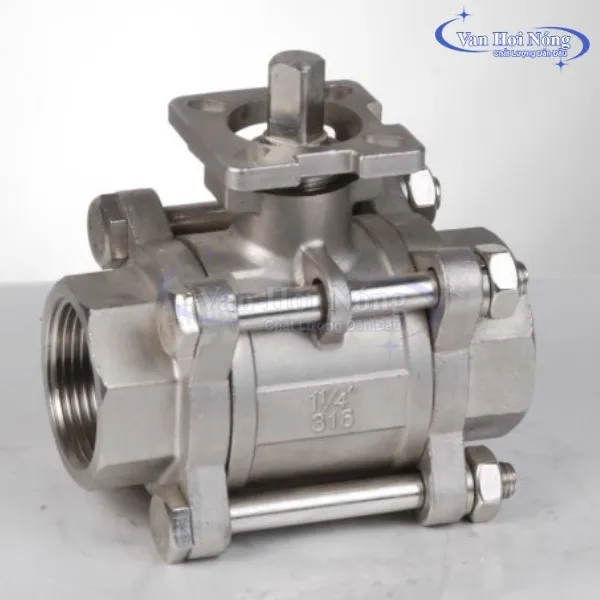

Van bi 3 thân inox
Van bi 3 mảnh inox là dòng van được làm hoàn toàn từ inox 304, 316 cho độ bền cao, khả năng chống ăn mòn vượt trội, chịu được nhiệt độ, áp suất tốt, phù hợp với các hệ thống khắc nghiệt như hơi, hóa chất, nước biển và các hệ thống yêu cầu độ sạch cao như thực phẩm, dược phẩm.
So với van bi thép, van bi inox 3PC có chi phí đầu tư cao hơn nhưng bù lại lại độ bền dài hạn, van không bị han gỉ, nên giúp tiết kiệm đáng kể chi phí bảo trì.
|
 |

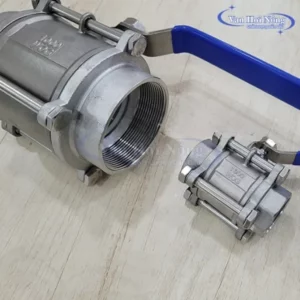

Van bi 3 thân nối ren
Van bi 3 thân nối ren là phiên bản van bi công nghiệp với kết nối ren trong hoặc ren ngoài theo tiêu chuẩn BSP/NPT, phù hợp cho các đường ống công nghiệp cỡ nhỏ hoặc vừa kích thước từ (DN15 – DN50). Toàn bộ thân van thường được chế tạo từ inox 304/316 hoặc thép carbon, đảm bảo khả năng chịu nhiệt, chịu áp lực cao, chống ăn mòn tốt trong môi trường hơi nóng, khí nén hoặc hóa chất nhẹ.
Kết nối ren nhỏ gọn còn giúp sản phẩm dễ dàng lắp đặt, thay thế mà không cần phụ kiện phức tạp như mặt bích.
|
 |

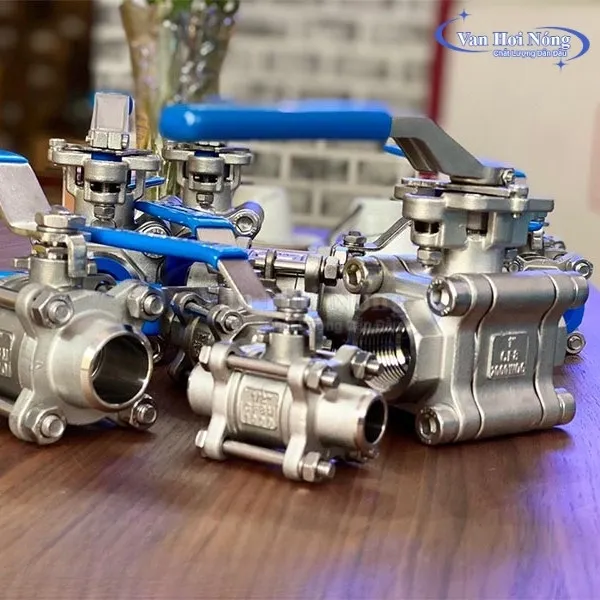

Van bi 3PC nối hàn
Van bi 3 thân nối hàn là kiểu van bi được thiết kế để hàn trực tiếp với đường ống, tạo mối nối vĩnh viễn, chắc chắn và kín khít, giúp van vận hành bền bỉ ngay cả trong môi trường khắc nghiệt. Kiểu kết nối này đặc biệt phù hợp cho các hệ thống áp cao, nhiệt độ trên 300 độ C hoặc các hệ thống chứa môi chấn nguy hiểm.
|
 |

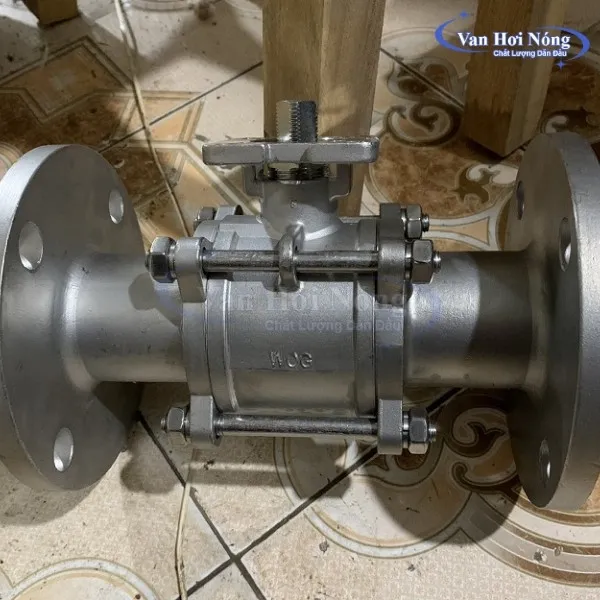

Van bi 3 thân lắp bích
Van bi 3 thân nối bích là dòng van công nghiệp được thiết kế với mặt bích tiêu chuẩn (JIS, ANSI, DIN…), giúp liên kết chắc chắn vào đường ống và chịu được áp suất cao, rung động mạnh trong các hệ thống hơi, khí nén, dầu nóng hoặc hóa chất. So với van nối hàn, van nối bích vẫn đảm bảo độ độ kín và khả năng chịu áp tốt nhưng linh hoạt hơn, cho phép tháo lắp và bảo trì nhanh chóng mà không cần hàn lại đường ống.
|
 |

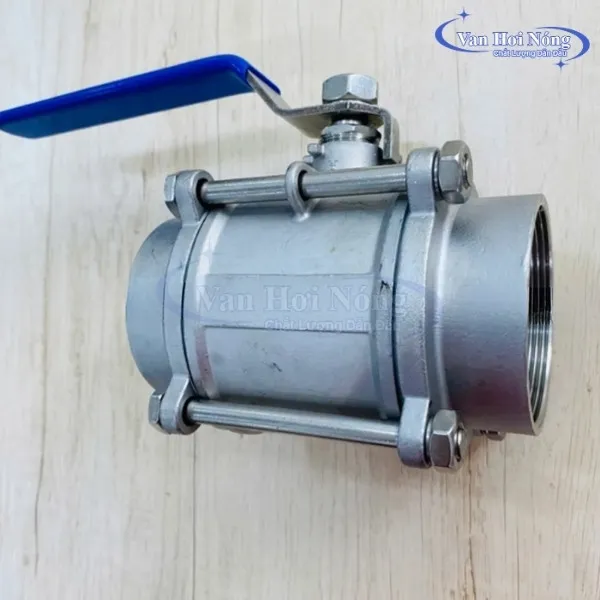

Van bi 3 thân tay gạt
Van bi 3 thân tay gạt là dòng van vận hành thủ công, được ưa chuộng trong nhiều hệ thống công nghiệp nhờ sự đơn giản, tiện lợi và chi phí thấp. Người vận hành chỉ cần kéo hoặc xoay tay gạt sang trái hoặc phải để mở hoặc đóng van.
|
 |

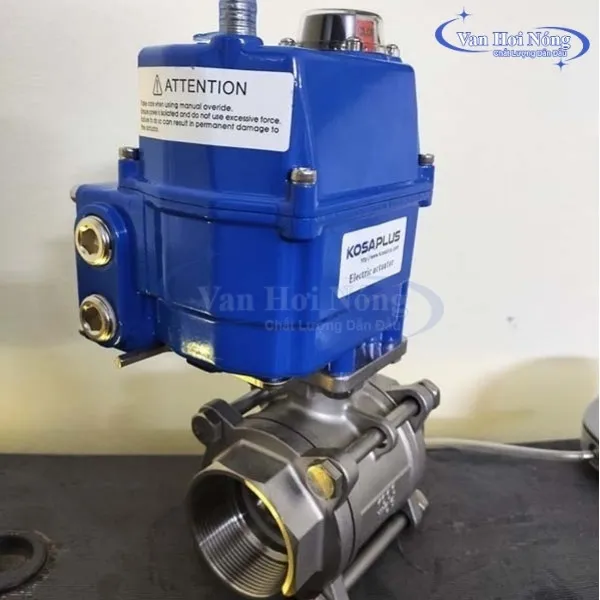

Van bi 3 thân điều khiển điện
Van bi 3 mảnh điều khiển điện là sự kết hợp hoàn hảo giữa van bi 3PC và bộ điều khiển điện giúp đóng mở tự động, phù hợp với các hệ thống yêu cầu tự động hóa cao. Van sử dụng các nguồn điện như 24V, 220V, 380V cho phép tích hợp với tụ điện PLC để điều khiển từ xa. Đây là sự lựa chọn tối ưu cho các hệ thống hơi, nước, dầu, khí nén nới yêu cầu độ chính xác và an toàn cao.
|
 |

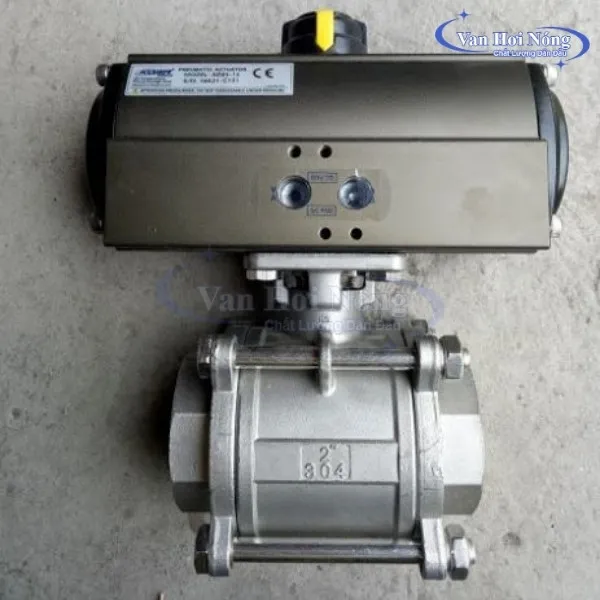

Van bi 3 thân điều khiển khí nén
Khác với van bi 3 thân điều khiển điện, van bi khí nén được đánh giá an toàn hơn, đặc biệt trong các môi trường dễ cháy nổ, vì không sử dụng nguồn điện trực tiếp tại van. Van có khả năng đóng/mở cực nhanh, chỉ từ 1–3 giây, giúp điều chỉnh lưu lượng tức thì, tối ưu hiệu suất hệ thống.
Thân van được làm bằng inox hoặc thép bền bỉ, kết hợp thiết kế 3 thân giúp chịu nhiệt, chịu áp lực cao và dễ dàng bảo trì, tháo lắp mà không cần ngắt toàn bộ đường ống. Đây là lựa chọn lý tưởng cho các hệ thống hơi, khí nén, nước, dầu công nghiệp, nơi yêu cầu tốc độ, an toàn và độ bền tối đa.
|
 |
Hiện tại các dòng van này đều được Van Hơi Nóng nhập khẩu và phân phối chính hãng tại Việt Nam. Cam kết 100% là hàng chính hãng, đầy đủ giấy tờ CO, CQ, bảo hành uy tín, giá cả cạnh tranh. Liên hệ ngay 0978 021 499 để được biết thêm thông tin chi tiết.
Tính ứng dụng của van bi 3 mảnh trong hệ thống công nghiệp
Nhờ tính linh hoạt và độ bền cao, van bi 3 mảnh (van bi 3PC) hiện được sử dụng rộng rãi trong nhiều hệ thống công nghiệp. Cụ thể như:
- Trong hệ thống nước công nghiệp van được lắp đặt tại hệ thống lọc, cấp thoát nước và xử lý nước.
- Trong ngành dược phẩm và hóa chất được dùng trong dây chuyền sản xuất, đảm bảo độ sạch và an toàn cao.
- Trong ngành dầu khí van giúp điều tiết và phân phối dòng chảy của dầu thô, khí nén.
- Ngành hóa chất ăn mòn và thực phẩm đồ uống van bi 3 thân inox được ưa chuộng sử dụng nhờ khả năng chống gỉ và oxy hóa tối ưu.
- Ngoài ra thiết bị này còn được sử dụng trong ngành năng lượng, đóng tàu và hàng hải,…
Địa chỉ mua van bi 3 thân chất lượng, giá rẻ
Thị trường hiện có rất nhiều đơn vị cung cấp van bi 3 thân, thế nhưng Van Hơi Nóng vẫn là cái tên được nhiều khách hàng ưu tiên lựa chọn bởi sự uy tín và giá cả phải chăng. Tính đến thời điểm hiện tại, đơn vị đã có 16 năm kinh nghiệm trong việc phân phối van hơi, hiện là đối tác tin cậy của nhiều doanh nghiệp và nhà máy lớn như LG, Honda, Vinfast.
Van Hơi Nóng cam kết:
- Nhập khẩu 100% từ nhà sản xuất với đủ giấy tờ CO, CQ chứng minh nguồn gốc, xuất xứ.
- Hàng hóa đa dạng chất liệu, kích thước, kết nối đáp ứng nhu cầu của mọi đơn hàng.
- Giá cả cạnh tranh, bảo hành uy tín, hỗ trợ đổi trả 1-1 nếu phát sinh lỗi từ nhà sản xuất.
- Không chỉ thế với đơn hàng lớn, Van Hơi Nóng còn có chính sách chiết khấu giúp tiết kiệm chi phí đầu tư cho quý khách hàng.
Nói chung, van bi 3 thân hiện được thiết kế với nhiều mẫu mã, chất liệu và kiểu kết nối. Mỗi thiết kế van đều đảm bảo các tiêu chí cơ bản và nâng cao của hệ thống, đặc biệt trong các hệ thống hơi cần độ kín, độ chắc chắn cao. Vậy nên, để đảm bảo lựa chọn đúng sản phẩm phù hợp, quý khách nên liên hệ với Van Hơi Nóng để được tư vấn và nhận báo giá van bi 3 mảnh chi tiết.
