Đối với van an toàn, để dễ dàng nhận diện, lựa chọn và sử dụng đúng loại van, các nhà sản xuất và tổ chức tiêu chuẩn đã đưa ra quy định ký hiệu van an toàn. Và mỗi loại van an toàn khác nhau sẽ có những ký hiệu, ý nghĩa riêng. Vậy van an toàn ký hiệu như thế nào chính xác? Cùng Vanhoinongvn tìm hiểu nhé
Tầm quan trọng của ký hiệu van an toàn

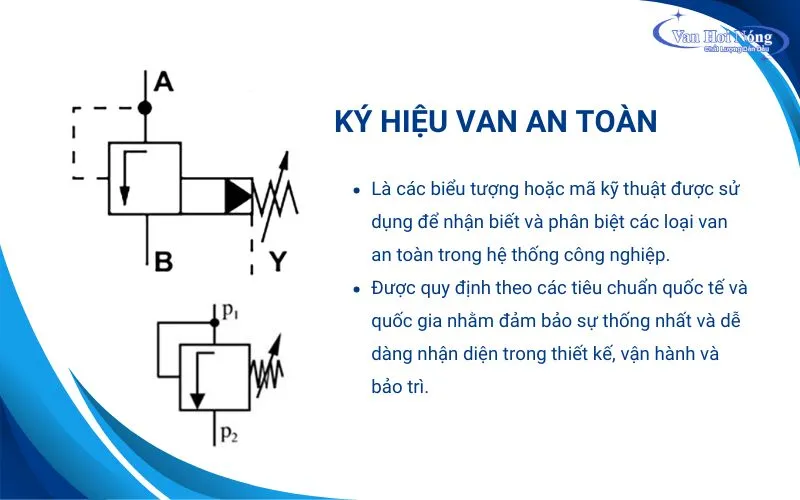

Ký hiệu van an toàn là các biểu tượng hoặc mã kỹ thuật được sử dụng để nhận biết và phân biệt các loại van an toàn trong hệ thống công nghiệp. Những ký hiệu này được quy định theo các tiêu chuẩn quốc tế và quốc gia nhằm đảm bảo sự thống nhất và dễ dàng nhận diện trong thiết kế, vận hành và bảo trì.
Về ý nghĩa, ký hiệu van an toàn đóng vai trò quan trọng trong ngành công nghiệp, giúp tối ưu hóa quy trình làm việc và đảm bảo vận hành an toàn, hiệu quả. Cụ thể:
- Các ký hiệu giúp xác định chính xác loại van, thông số kỹ thuật và ứng dụng của van trong hệ thống. Từ đó giúp kỹ sư, nhà thầu, doanh nghiệp dễ dàng nhận diện sản phẩm.
- Hỗ trợ việc lắp đặt, kiểm tra và bảo trì đúng quy cách.
- Đảm bảo van được sử dụng đúng môi trường và yêu cầu kỹ thuật.
- Giúp người sử dụng dễ dàng kiểm soát trạng thái hoạt động của van.
Top 3 ký hiệu van an toàn thông dụng hiện nay
Như đã giới thiệu từ đầu, các loại van an toàn khác nhau sẽ có ký hiệu khác nhau tương ứng. Dưới đây là 3 ký hiệu 3 loại van an toàn thông dụng trên thị trường hiện nay:
Ký hiệu van an toàn trực tiếp

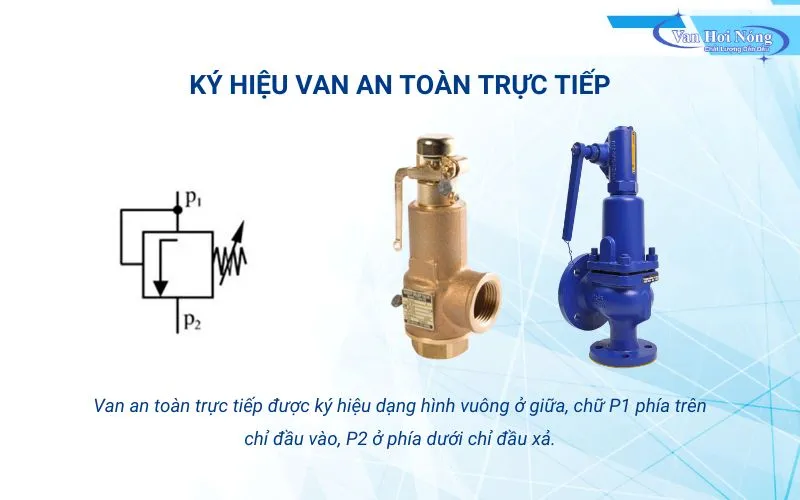

Van an toàn trực tiếp được ký hiệu dạng hình vuông ở giữa, chữ P1 phía trên chỉ đầu vào, P2 ở phía dưới chỉ đầu xả. Đây là mẫu sản phẩm phổ biến với thiết kế đơn giản gồm các bộ phận chính như thân van, nắp van, đĩa van, lò xo,… Dòng van này vận hành tự động dựa vào sự chênh lệch áp suất đầu ra và đầu vào. Cụ thể khi áp suất bên trong vượt ngưỡng cho phép, van sẽ tự động xả áp suất dư ra bên ngoài hoặc đưa về bồn chứa để đưa áp suất trong đường ống về trạng thái cân bằng.
Dưới đây là ký hiệu van an toàn trực tiếp:
Ký hiệu van an toàn gián tiếp

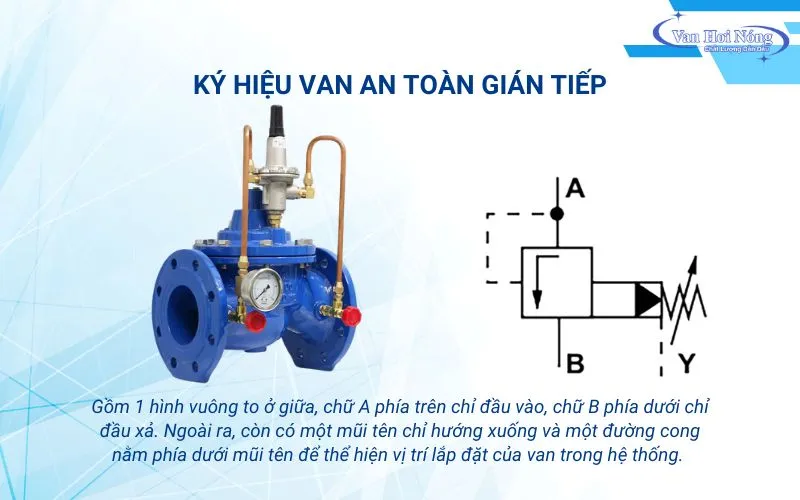

Ký hiệu van an toàn gián tiếp trong bản vẽ kỹ thuật gồm 1 hình vuông to ở giữa, chữ A phía trên chỉ đầu vào, chữ B phía dưới chỉ đầu xả. Ngoài ra, còn có một mũi tên chỉ hướng xuống và một đường cong nằm phía dưới mũi tên để thể hiện vị trí lắp đặt của van trong hệ thống.
So với van an toàn trực tiếp, van an toàn gián tiếp có kết cấu phức tạp và cồng kềnh hơn gồm van chính và van phụ. Phía trước van có đồng hồ đo áp để kiểm soát áp suất và phần ống dẫn để xả lưu chất ra ngoài. Khi áp suất bên trong tăng cao và vượt mức quy định, van chính sẽ tự động mở để xả lưu chất qua van phụ.
Ký hiệu van an toàn thủy lực

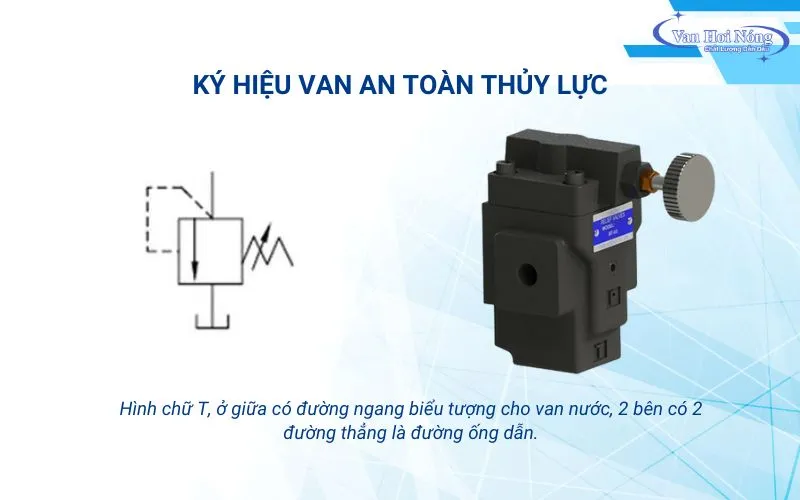

Van an toàn thủy lực là thiết bị được sản xuất chuyên dụng cho hệ thống thủy lực với nhiệm vụ duy trì, kiểm soát áp suất. Mục đích giúp bảo vệ đường ống tránh bị quá áp và đảm bảo hệ thống vận hành ổn định, hiệu suất cao. Thông thường, ký hiệu van an toàn thủy lực là hình chữ T, ở giữa có đường ngang biểu tượng cho van nước, 2 bên có 2 đường thẳng là đường ống dẫn.
Lưu ý quan trọng khi sử dụng van an toàn
Để van an toàn vận hành ổn định, hiệu quả và bền bỉ trong hệ thống, trong quá trình sử dụng cần lưu ý các vấn đề sau đây:
- Chọn van có áp suất cài đặt phù hợp với hệ thống để tránh tình trạng quá tải hoặc không đủ áp lực xả.
- Xác định đúng môi trường làm việc: nước, khí, hơi, dầu, hóa chất… để chọn vật liệu van phù hợp.
- Lắp đặt theo hướng dẫn của nhà sản xuất, đúng chiều dòng chảy được ký hiệu trên thân van.
- Lắp đặt van an toàn ở vị trí cao nhất của hệ thống để đảm bảo xả áp suất hiệu quả, hướng lắp thẳng đứng, không lắp ngược hoặc lắp nghiêng.
- Vệ sinh thường xuyên, tránh bụi bẩn, cặn bám gây kẹt van.
- Định kỳ kiểm tra, bảo trì bảo dưỡng van theo khuyến cáo của nhà sản xuất.
- Không cài đặt áp suất quá cao hoặc quá thấp so với mức yêu cầu của hệ thống.
- Không sử dụng van an toàn thay thế cho van giảm áp, vì hai loại van có chức năng khác nhau.
- Không sử dụng van an toàn kém chất lượng, không rõ nguồn gốc vì có thể gây nguy hiểm khi vận hành.
Nhìn chung, ký hiệu van an toàn đóng vai trò quan trọng trong việc nhận diện, lựa chọn và sử dụng van đúng cách. Hy vọng những thông tin Vanhoinongvn chia sẻ trên đây về ký hiệu van an toàn hữu ích cho bạn. Ngoài ra, nếu vẫn còn thắc mắc khác, hãy để lại bình luận phía dưới bài viết, chúng tôi sẽ phản hồi trong thời gian sớm nhất.
