Van một chiều là thiết bị quen thuộc trong hệ thống đường ống công nghiệp, giúp kiểm soát dòng chảy chỉ theo một chiều duy nhất. Tuy nhiên, trong bản vẽ kỹ thuật hoặc tài liệu thiết kế, van một chiều thường không được mô tả bằng hình ảnh thực tế mà bằng các ký hiệu chuyên dụng. Vậy ký hiệu van 1 chiều là gì, cách đọc và phân biệt ra sao? Bài viết sau Van Hơi Nóng sẽ giúp bạn phân biệt các ký hiệu van 1 chiều được sử dụng phổ biến.
Giới thiệu chung về van 1 chiều

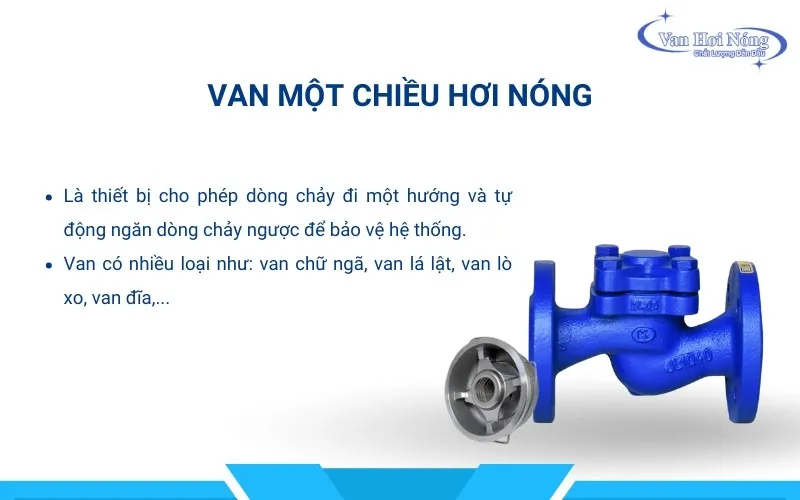

Van một chiều là thiết bị cơ khí cho phép dòng lưu chất đi qua theo một chiều nhất định và tự động ngăn dòng chảy ngược, giúp bảo vệ máy bơm, đường ống và các thiết bị trong hệ thống khỏi sự cố hồi lưu. Đặc biệt, trong các hệ thống hơi nóng, rủi ro trong đường uống gây thiệt hại lớn về người và của. Vậy nên, việc sử dụng van 1 chiều trong các hệ thống hơi là rất cần thiết.
Với khả năng đóng/mở hoàn toàn tự động mà không cần tác động bên ngoài, van hơi 1 chiều được đánh giá cao về độ an toàn và tính tiện dụng. Thiết bị này có cấu tạo khá đơn giản, bao gồm các bộ phận chính như thân van, đĩa van, nắp van và lò xo để hỗ trợ đóng kín. Tùy theo yêu cầu kỹ thuật và điều kiện làm việc, van một chiều hơi nóng được dùng phổ biến là van 1 chiều chữ ngã, lá lật, dạng đĩa,… Đối với các môi trường nước thông thường, van một chiều được dùng thiết kế đa dạng hơn với dạng van lò xo, van một chiều bi,…
Mỗi loại van đều có cấu tạo và cơ chế hoạt động riêng, tương ứng với yêu cầu của từng hệ thống công nghiệp. Vì vậy, ký hiệu van 1 chiều giúp nhận biết, phân biệt chính xác từng loại van trên bản vẽ.
Giải thích chi tiết ký hiệu van một chiều
Trong các bản vẽ kỹ thuật, ký hiệu van một chiều thường được thể hiện bằng một hình tam giác có một cạnh bị cắt, bên trong có mũi tên chỉ hướng dòng chảy cho phép. Ký hiệu này mô phỏng nguyên lý hoạt động của van: chỉ cho phép lưu chất đi qua theo một chiều và tự động ngăn dòng chảy ngược lại. Cụ thể:
- Hình tam giác: Thể hiện nguyên lý hoạt động cơ bản của van một chiều, chỉ cho phép dòng chảy đi theo một hướng duy nhất. Khi dòng chảy đảo chiều, van sẽ tự động đóng lại để ngăn không cho chất lỏng hoặc khí chảy ngược.
- Mũi tên: Biểu thị hướng dòng chảy cho phép qua van. Đây là ký hiệu rất quan trọng giúp người kỹ thuật xác định đúng chiều lắp đặt của van trên bản vẽ hoặc thực tế thi công.
- Hình tròn hoặc hình chữ nhật: Các hình này thường dùng để biểu thị hình dạng tổng quát của van trong bản vẽ.
- Đường gạch ngang: Ở một số ký hiệu của van một chiều sẽ có thêm đường gạch ngang vuông góc với mũi tên. Đây là ký hiệu được thêm vào để cho biết vị trí mà van sẽ đóng lại khi có dòng chảy ngược.
Các loại ký hiệu van 1 chiều thường gặp

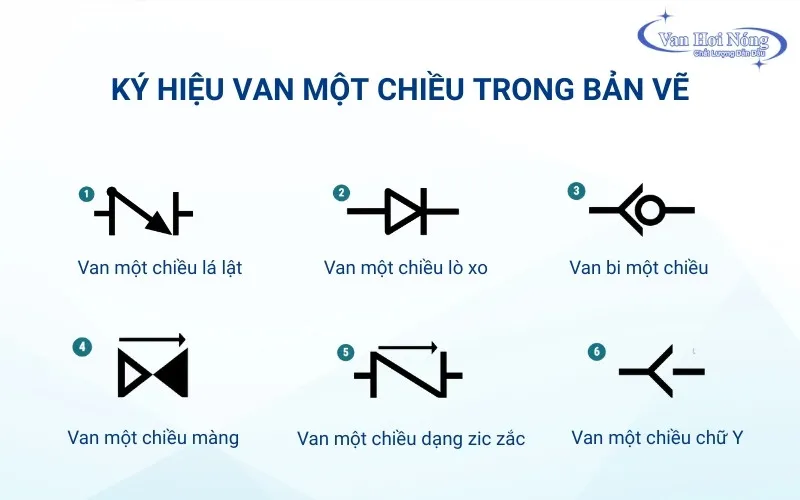

Các ký hiệu van một chiều trong bản vẽ kỹ thuật công nghiệp
Trong bản vẽ kỹ thuật hoặc sơ đồ đường ống công nghiệp, van một chiều thường không được mô tả bằng hình ảnh thực tế mà sử dụng các ký hiệu chuyên dụng để thể hiện chức năng, hướng dòng chảy cũng như loại van đang sử dụng. Việc hiểu đúng các ký hiệu này giúp kỹ sư, thợ lắp đặt hoặc người vận hành xác định chính xác vị trí, chiều lắp và chủng loại van, từ đó đảm bảo hệ thống hoạt động hiệu quả và an toàn. Dưới đây là các ký hiệu van một chiều thường gặp và ý nghĩa cụ thể của từng loại:
- Van một chiều lá lật: Ký hiệu bằng một hình chữ nhật với một đường chéo và một mũi tên chỉ hướng dòng chảy (hình 1).
- Van một chiều lò xo: Ký hiệu bằng một hình tam giác với một đường chéo và một mũi tên chỉ hướng dòng chảy (hình 2).
- Van bi một chiều: Ký hiệu bằng một hình tròn nằm giữa hai nhánh chữ Y và một mũi tên chỉ hướng dòng chảy (hình 3).
- Van một chiều màng (hoặc đĩa chéo): Ký hiệu bằng hai tam giác đối đỉnh, có thêm mũi tên chỉ hướng dòng chảy (hình 4).
- Van một chiều dạng zic zắc: Ký hiệu bằng một đường gấp khúc hình zic zắc kèm mũi tên chỉ chiều lưu chất (hình 5).
- Van một chiều chữ Y: Ký hiệu bằng hình dạng chữ Y, một nhánh bị chặn biểu thị dòng ngược bị ngăn (hình 6).

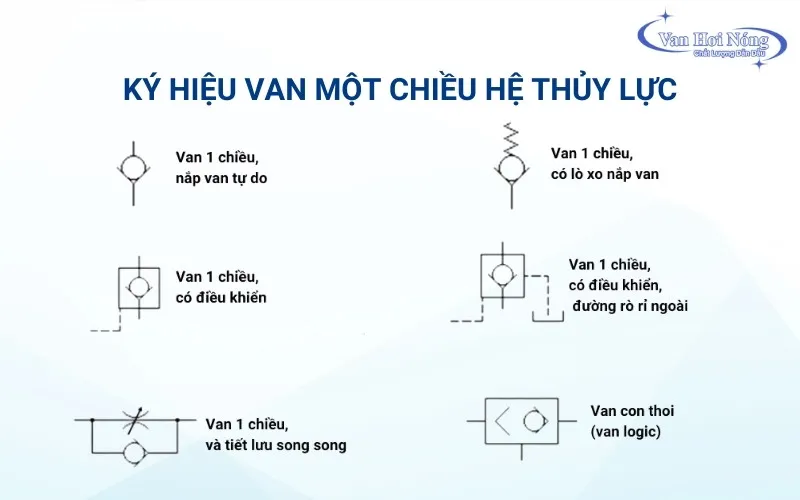

Các ký hiệu van một chiều chuyên dụng trong hệ thống thủy lực, khí nén hoặc tự động hóa
Bên cạnh các bản vẽ công nghiệp truyền thống, van một chiều còn xuất hiện phổ biến trong các sơ đồ điều khiển thủy lực, khí nén và hệ thống tự động hóa. Một số dạng ký hiệu van một chiều đặc trưng trong lĩnh vực này bao gồm:
Vì sao cần nắm rõ ký hiệu van 1 chiều?
Hiểu rõ ký hiệu van một chiều là kỹ năng quan trọng đối với bất kỳ ai tham gia thiết kế, lắp đặt hay vận hành hệ thống đường ống. Dưới đây là những lợi ích cụ thể mà việc nắm rõ ký hiệu mang lại:
- Đọc hiểu bản vẽ chính xác, tránh nhầm lẫn giữa các loại van có chức năng khác nhau.
- Lắp đặt đúng chiều và đúng vị trí, đảm bảo van phát huy hiệu quả trong việc ngăn dòng chảy ngược.
- Chọn đúng loại van phù hợp với lưu chất và áp suất, tránh lãng phí và sai sót kỹ thuật.
- Hạn chế sự cố vận hành, bảo vệ thiết bị khỏi hư hỏng do lắp sai loại hoặc sai chiều.
- Tiết kiệm chi phí bảo trì và thay thế, nhờ xác định nhanh chóng loại van qua ký hiệu.
- Đáp ứng tiêu chuẩn kỹ thuật quốc tế, nâng cao độ chuyên nghiệp trong thiết kế và thi công.
Như vậy, hiểu và nắm vững các ký hiệu van một chiều không chỉ giúp đọc bản vẽ kỹ thuật chính xác hơn, mà còn hỗ trợ lựa chọn, lắp đặt và bảo trì thiết bị một cách an toàn, hiệu quả và chuyên nghiệp. Hy vọng với những thông tin mà Van Hơi Nóng gợi ý, bạn sẽ biết cách đọc hiểu và nhận biết các ký hiệu này một cách dễ dàng.
