Việc hiểu đúng các ký hiệu trong bản vẽ P&ID không chỉ giúp kỹ sư nắm bắt chính xác thiết kế mà còn hỗ trợ thi công, vận hành và bảo trì hiệu quả để tránh sai sót gây thiệt hại lớn. Dưới đây Van Hơi Nóng chia sẻ tập hợp danh sách đầy đủ các ký hiệu trong bản vẽ P&ID và cách nhận biết cũng như đọc hiểu chi tiết.

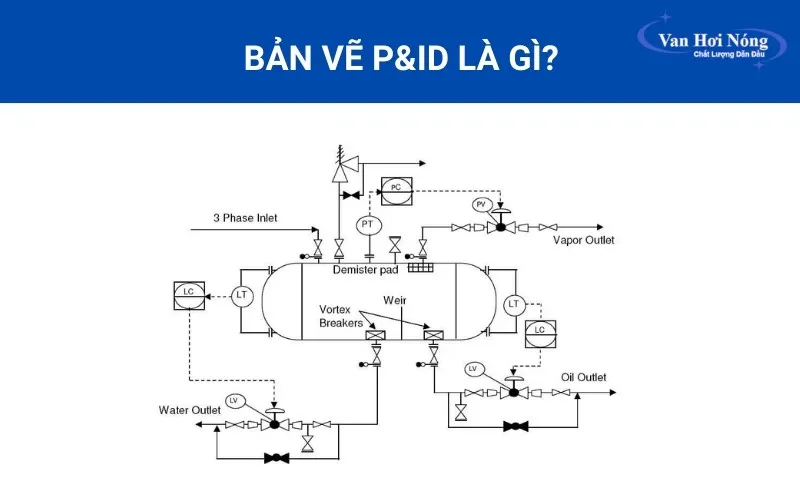

Bản vẽ P&ID là gì? Vai trò của P&ID
P&ID (Piping and Instrumentation Diagram) là bản vẽ kỹ thuật mô tả toàn bộ đường ống, thiết bị, van, cảm biến, tín hiệu điều khiển và các thành phần khác của hệ thống quy trình dưới dạng ký hiệu tiêu chuẩn. Đây là tài liệu thể hiện cấu trúc, mối liên kết giữa các thiết bị và nguyên lý vận hành một cách trực quan, giúp kỹ sư hiểu rõ cách hệ thống hoạt động ngay từ giai đoạn thiết kế.
Không chỉ đơn thuần và bản vẽ, P&ID giống như một loại ngôn ngữ ký hiệu cung cấp thông tin chi tiết về toàn bộ quy trình hoạt động của hệ thống. Dưới đây là những vai trò quan trọng của sơ đồ này:
- Mô tả chính xác hệ thống, bao gồm vị trí đường ống, hướng dòng chảy, điểm đo lường và các tín hiệu điều khiển.
- Hỗ trợ quá trình lắp đặt – thi công, hạn chế tối đa nhầm lẫn giữa các tuyến ống và thiết bị.
- Giúp vận hành hiệu quả, nhờ hiểu rõ cách hệ thống điều khiển, trạng thái thiết bị và quy trình dòng chảy.
- Tối ưu bảo trì – sửa chữa, cho phép nhanh chóng xác định vị trí sự cố và rút ngắn thời gian xử lý.
- Tăng cường an toàn, giảm rủi ro do sai sót trong thiết kế, bố trí hoặc vận hành hệ thống.
- Là tài liệu đào tạo tiêu chuẩn, giúp nhân sự mới nhanh chóng nắm bắt cấu trúc và quy trình hoạt động của hệ thống.

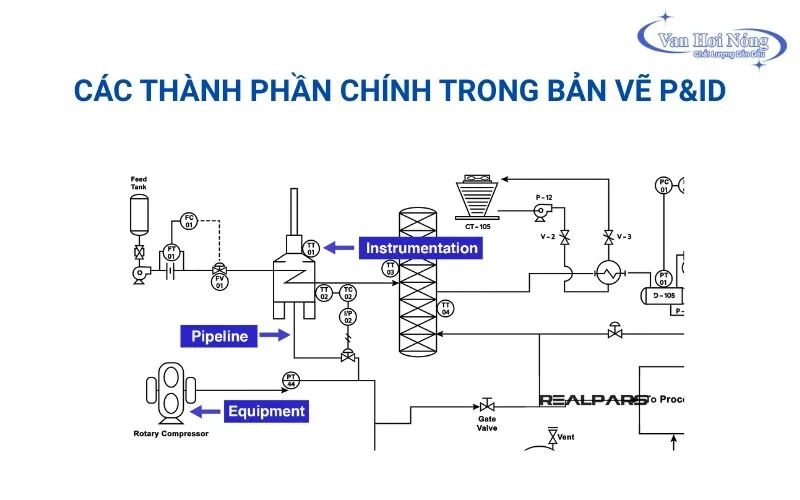

Các thành phần chính trong bản vẽ P&ID
Bản vẽ P&ID bao gồm rất nhiều thành phần, một trong số đó có thể kể đến như:
- Đường ống: Đây là thành phần quan trọng nhất trong bản vẽ P&ID, nó giúp thể hiện các đường dẫn chất lỏng, khí hoặc hơi. Từ đó giúp người vận hành xác định hướng và luồng chảy trong hệ thống, đồng thời phân biệt được các loại đường ống chính, đường ống phụ hay đường ống cách nhiệt.
- Thiết bị xử lý: Trong bản vẽ P&ID các thiết bị xử lý như bơm, van, bình chứa, lò phản ứng, bộ trao đổi nhiệt, bể chứa,… đều được mô tả bằng các ký hiệu tiêu chuẩn để giúp nhận biệt và phân loại.
- Thiết bị đo và điều khiển: Các thiết bị đo lường và điều chỉnh thông số quan trọng như áp suất, nhiệt độ, lưu lượng và mức chất lỏng cũng được thể hiện bằng các ký hiệu trong bản vẽ P&ID để giúp hệ thống vận hành an toàn và ổn định hơn.
- Chú thích và mã số: Để đảm bảo tính rõ ràng và dễ hiểu, P&ID sử dụng các ký hiệu tiêu chuẩn để biểu thị các thành phần khác nhau trong bản vẽ. Nhờ đó mà các kỹ thuật viên có thể đọc hiểu và theo dõi dễ dàng hệ thống thông qua chú thích.
Chi tiết các ký hiệu trong bản vẽ P&ID
Các ký hiệu trong bản vẽ P&ID đều được thiết kế để thể hiện các thành phần cụ thể của hệ thống, từ đường ống, van, máy bơm đến các thiết bị đo lường và điều khiển giúp các kỹ sư nhanh chóng nhận diện và hiểu được chức năng của từng phần. Cụ thể:

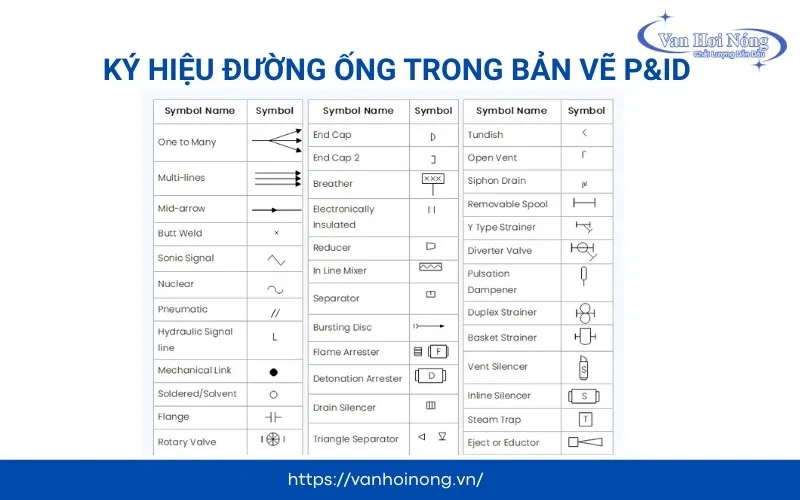

Ký hiệu đường ống và mối nối
Các đường ống trong bản vẽ P&ID thường được thể hiện bằng những đường thẳng, đôi khi có nét đứt hoặc màu sắc khác nhau để giúp phân biệt lưu chất, áp suất hay vật liệu. Mũi tên nhỏ trên đường ống chỉ hướng dòng chảy, trong khi các ký hiệu như hàn, ren hay mặt bích cho biết kết nối giữa các đoạn ống với nhau.
Ví dụ:
- Đường ống chính: nét liền đậm
- Đường ống phụ: nét liền mảnh
- Đường xả đáy (Drain): nét liền + mũi tên xuống
- Đường vent (thoát khí): nét liền + mũi tên lên
- Đường bypass: nét chấm – gạch
- Đường hơi condensate: nét liền có ký hiệu chéo
- Đường tín hiệu khí nén: nét gạch
- Đường tín hiệu điện: nét chấm nhỏ

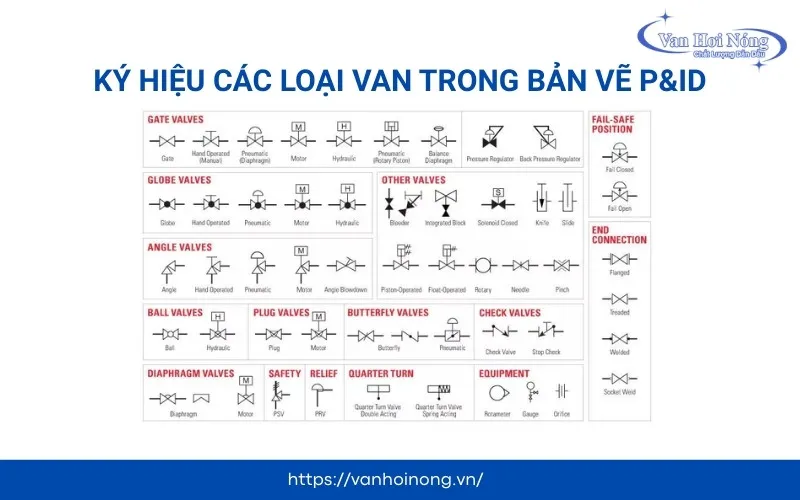

Ký hiệu các loại van trong bản vẽ
Van là nhóm ký hiệu xuất hiện nhiều nhất trong bản vẽ P&ID. Mỗi loại van có ký hiệu riêng, nhưng nhìn chung, van thường được biểu diễn bằng một hình tròn hoặc hình vuông đại diện cho thân van, kết hợp với các đường nét hoặc hình dạng bên trong để thể hiện cơ chế hoạt động, như đóng/mở, điều chỉnh lưu lượng hay cho phép dòng chảy theo một hướng.
Tham khảo ngay: 8 Ký hiệu van cầu thường gặp trong bản vẽ P&ID

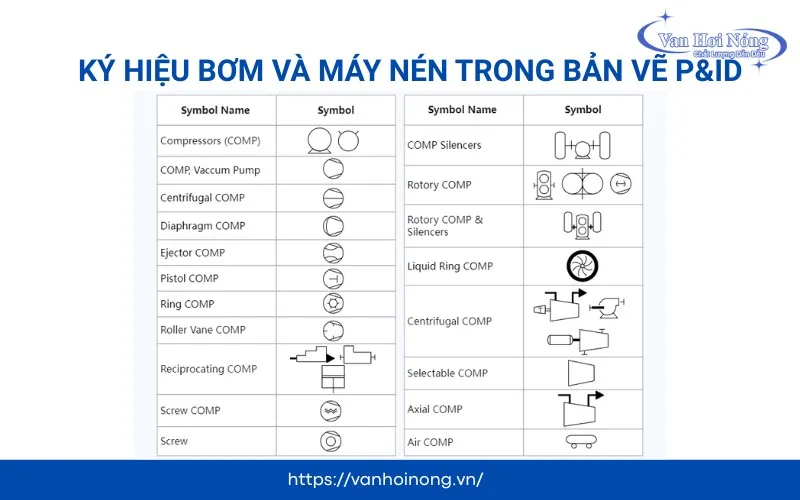

Ký hiệu bơm và máy nén
Máy bơm, máy nén hay các thiết bị cơ khí chuyển động thường được thể hiện bằng hình tròn hoặc elip có ký hiệu đặc trưng, đôi khi thêm chữ viết tắt như “P” cho pump. Ký hiệu này không chỉ cho biết thiết bị mà còn gợi ý loại, ví dụ bơm ly tâm hay bơm piston, giúp kỹ sư hiểu rõ đặc tính vận hành.

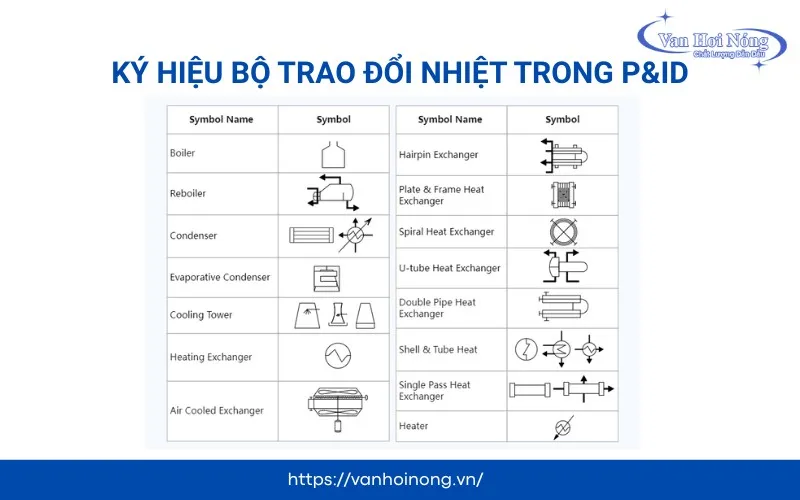

Ký hiệu thiết bị trao đổi nhiệt & nồi hơi
Các bộ trao đổi nhiệt hay nồi hơi được minh họa bằng các hình chữ nhật, hình vuông hoặc hình trụ, thể hiện dòng chất lỏng, khí di chuyển và trao đổi nhiệt. Những ký hiệu này thường đi kèm các đường nét phụ để phân biệt dạng thiết bị: ống, tấm hay vỏ-ống, cho thấy rõ nguyên lý hoạt động mà không cần mô tả chi tiết.

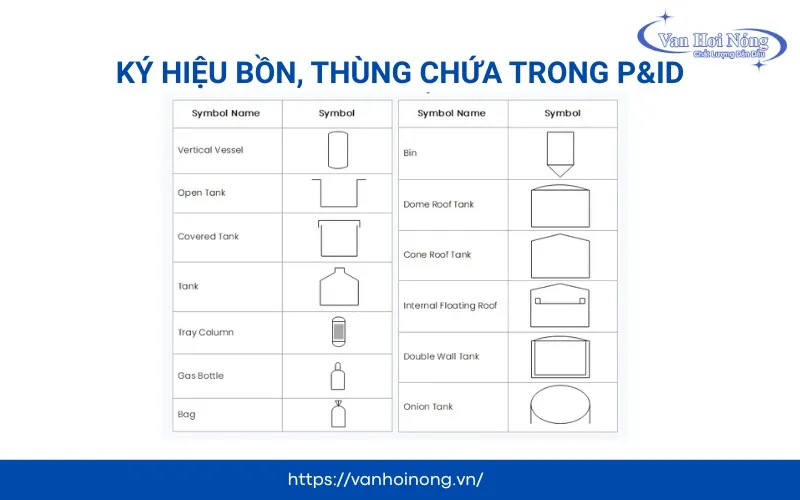

Ký hiệu bồn, thùng chứa và bồn trộn
Bồn, thùng chứa hay bồn trộn được thể hiện bằng các hình học cơ bản như hình trụ hoặc hình chữ nhật. Các ký hiệu bổ sung như cánh khuấy hay nắp kín giúp người đọc nhận biết loại bồn, áp lực làm việc, hoặc khả năng trộn đồng chất các chất lỏng.
Ký hiệu cảm biến, thiết bị đo & điều khiển
Thiết bị đo lường như cảm biến nhiệt độ, áp suất, lưu lượng, cảm biến mức thường được biểu diễn bằng hình tròn chứa ký hiệu đại diện (T, P, F, L…), đồng thời kết nối với các đường tín hiệu đến bộ điều khiển. Ví dụ: “T’’ cho nhiệt độ; ‘‘P’’ cho áp suất, “F” cho lưu lượng, “L” cho mức.
Hướng dẫn cách ký hiệu trong bản vẽ P&ID đúng chuẩn
Để đọc và hiểu rõ các ký hiệu trong bản vẽ P&ID, kỹ thuật viên và người vận hành cần nằm rõ các nguyên tắc sau:
- Trước tiên cần xác định rõ mục tiêu, thứ cần tìm hiểu từ bản vẽ P&ID chẳng hạn như vị trí thiết bị, quy trình hoạt động hoặc các thông số kỹ thuật.
- Tiếp đến hãy làm quen với các chú giải ký hiệu để giúp nhận diện nhanh chóng chức năng của từng thiết bị mà không bị nhầm lẫn.
- Theo dõi từ nguồn đầu vào đến thiết bị tiêu thụ hoặc đầu ra. Việc quan sát dòng chảy sẽ giúp bạn nắm được trình tự vận hành, vị trí của các loại van, bơm, cảm biến và các điểm đo quan trọng trong hệ thống.
- Nhận diện các thiết bị quan trọng và cơ cấu điều khiển như loại van, bơm, bộ trao đổi nhiệt, nồi hơi, cảm biến và thiết bị an toàn. Đồng thời tìm hiểu mối liên hệ giữa thiết bị đo và bộ điều khiển để hiểu cách hệ thống phản hồi và điều chỉnh các thông số vận hành.
- Dựa trên các thông tin đã thu thập, bạn có thể phân tích toàn bộ quy trình vận hành: cách các thiết bị tương tác, các điểm kiểm soát và an toàn. Từ đó hiểu rõ nguyên lý hoạt động tổng thể và dễ dàng nhận biết các điểm cần chú ý khi vận hành hoặc bảo trì.
Trên đây là những thông tin quan trọng và dễ hiểu nhất về các ký hiệu trong bản vẽ P&ID. Với phần hướng dẫn chi tiết mà Van Hơi Nóng chia sẻ, hy vọng bạn đọc có thể tự tin nhận diện ký hiệu và đọc hiểu bản vẽ kỹ thuật một cách nhanh chóng, chính. Nếu cần tư vấn thêm về thiết bị van, phụ kiện đường ống hay giải pháp cho hệ thống hơi – hãy liên hệ Van Hơi Nóng để được hỗ trợ.
