Cuộn coil van điện từ là bộ phận then chốt quyết định khả năng đóng/mở của van khi có dòng điện tác động. Dù nhỏ bé, nhưng bộ phận này lại ảnh hưởng trực tiếp đến hiệu suất, tuổi thọ và độ an toàn của toàn hệ thống. Vậy cuộn coil van điện từ có cấu tạo thế nào, hoạt động ra sao và cần lưu ý gì khi lựa chọn, thay thế? Cùng Van Hơi Nóng khám phá chi tiết trong bài viết dưới đây.

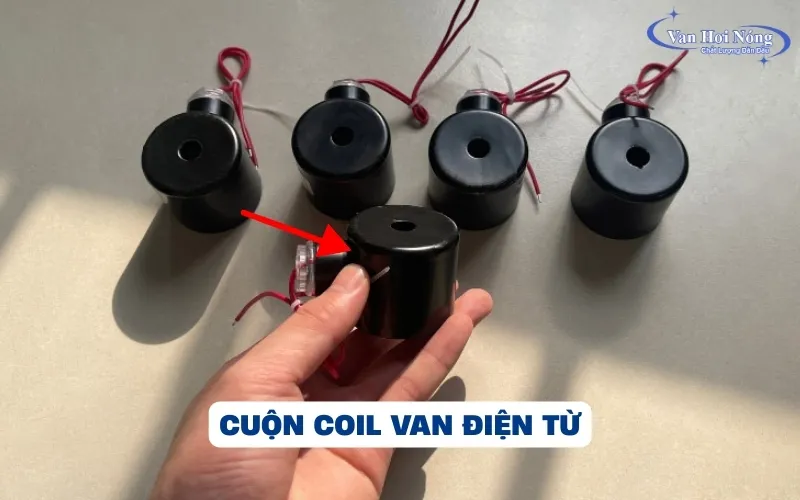

Giới thiệu qua về cuộn coil van điện từ
Cuộn coil van điện từ, hay còn gọi là cuộn hút van điện từ, là bộ phận sinh ra từ trường để tạo ra lực hút, làm dịch chuyển lõi sắt (piston) bên trong van, từ đó điều khiển việc đóng/ mở dòng lưu chất.
Cuộn coil thường được lắp trên thân van điện từ, có dạng hình trụ hoặc khối vuông nhỏ gọn, với thiết kế bọc kín nhằm chống bụi, ẩm và chịu nhiệt. Đây chính là bộ phận chịu trách nhiệm chính trong việc biến tín hiệu điện thành chuyển động cơ học, giúp van hoạt động chính xác và ổn định.
Cấu tạo, nguyên lý hoạt động của cuộn coil van điện từ
Cấu tạo của cuộn coil van điện từ
Coil van điện từ có cấu tạo khá đơn giản, bao gồm các bộ phận chính dưới đây.
- Dây dẫn điện: Là cuộn dây đồng hoặc nhôm, được quấn nhiều vòng quanh lõi từ để tạo ra từ trường mạnh khi có dòng điện chạy qua.
- Lõi từ: Thường là lõi sắt hoặc hợp kim từ tính, được đặt ở trung tâm cuộn dây. Khi cấp điện, từ trường sinh ra sẽ tác động lên lõi này để sinh lực hút piston.
- Vỏ bảo vệ: Là lớp vỏ ngoài được làm bằng nhựa cách điện hoặc thép phủ sơn tĩnh điện, có nhiệm vụ bảo vệ cuộn dây khỏi bụi bẩn và va đập cơ học.
- Chân cắm điện: Là bộ phận kết nối cuộn coil với nguồn điện, có thể là dạng dây rời, jack cắm DIN, hoặc cọc vít tùy thiết kế.
Nguyên lý hoạt động
Cuộn coil van điện từ hoạt động dựa trên nguyên lý biến đổi điện năng thành lực hút cơ học nhờ từ trường sinh ra trong cuộn dây. Khi cấp điện, cuộn coil tạo ra từ trường hút lõi sắt (piston) di chuyển, làm thay đổi trạng thái của van (đóng hoặc mở). Khi ngắt điện, từ trường mất đi, lò xo đẩy piston trở về vị trí ban đầu, đưa van về trạng thái đóng hoặc mở tùy theo van dạng NO hoặc NC.
Ưu nhược điểm của cuộn coil van điện từ
Giống như các thiết bị công nghiệp khác, cuộn coil van điện từ cũng có những ưu, nhược điểm riêng. Cụ thể:

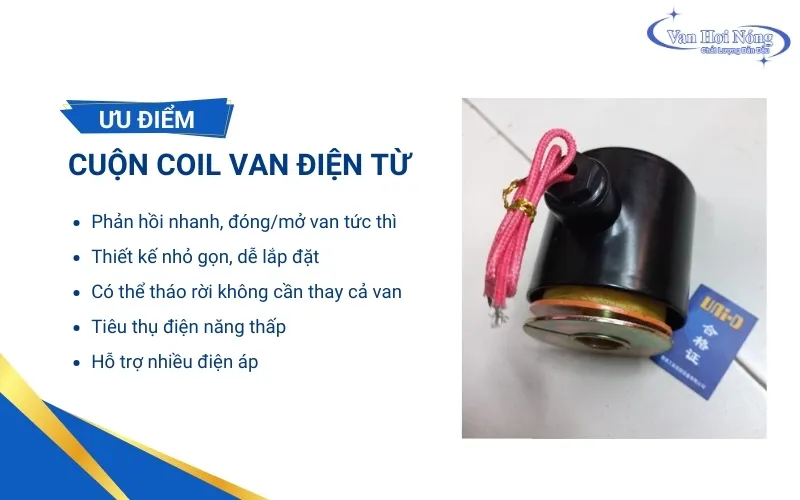

Ưu điểm nổi bật của cuộn hút van điện từ
- Cho phản hồi nhanh, đóng/mở van gần như tức thì, phù hợp với hệ thống điều khiển tự động.
- Thiết kế nhỏ gọn, dễ lắp đặt và thay thế.
- Có thể tháo rời độc lập khi hỏng mà không cần thay toàn bộ van.
- Khả năng tiêu thụ điện năng thấp, không tiêu tốn nhiều năng lượng khi vận hành.
- Sản phẩm tương thích với nhiều mức điện áp như 12VDC, 24VDC và 220VAC.
Nhược điểm của cuộn coil van điện từ
- Cuộn coil dễ bị hư hỏng nếu phải làm việc lâu trong môi trường có nhiệt độ cao.
- Trong điều kiện ẩm ướt, coil có nguy cơ chập điện nếu không được bảo vệ tốt.
- Tuổi thọ của coil dễ bị ảnh hưởng khi điện áp không ổn định.
- Từ trường sinh ra từ coil có thể gây nhiễu cho thiết bị điện tử nhạy cảm gần đó.
- Van phụ thuộc vào nguồn điện, nên khi mất điện sẽ ngừng hoạt động và trở về trạng thái ban đầu.
Phân loại cuộn coil van điện từ
Cuộn coil van điện từ được thiết kế đa dạng nhằm phù hợp với nhiều hệ thống và điều kiện làm việc khác nhau. Dưới đây là hai cách phân loại phổ biến của thiết bị này:

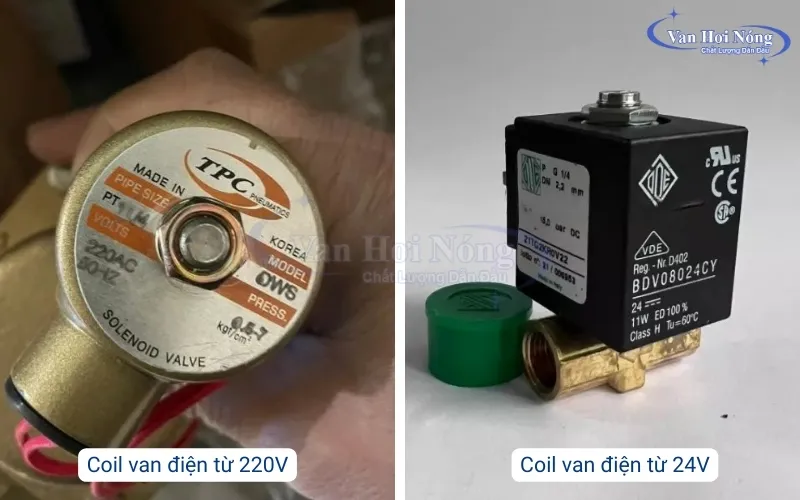

Phân loại theo nguồn điện
Dựa vào điện áp sử dụng, cuộn coil được chia thành các loại sau:
Cuộn coil van điện từ 220V
Cuộn coil 220V sử dụng nguồn điện xoay chiều (AC) phổ biến trong mạng lưới điện dân dụng và công nghiệp tại Việt Nam. Loại coil này có ưu điểm dễ đấu nối, không cần bộ chuyển đổi nguồn, giúp tiết kiệm chi phí lắp đặt và vận hành. Nhờ vậy, nó thường được ứng dụng rộng rãi trong các hệ thống như cấp thoát nước, khí nén, hơi nóng và dây chuyền sản xuất thông thường.
Tuy nhiên, do hoạt động ở điện áp cao nên loại coil này có thể gây nguy hiểm trong môi trường dễ cháy nổ hoặc nơi yêu cầu độ an toàn cao. Ngoài ra, nếu vận hành liên tục, cuộn coil 220V cũng dễ sinh nhiệt lớn, ảnh hưởng đến tuổi thọ thiết bị nếu không được tản nhiệt tốt.
Cuộn coil van điện từ 24V
Cuộn coil 24V sử dụng nguồn điện một chiều (DC), thường được dùng trong các hệ thống điều khiển tự động, tủ điện PLC hoặc môi trường yêu cầu độ an toàn cao. Điểm mạnh lớn nhất của loại coil này là khả năng vận hành ổn định, sinh nhiệt thấp và ít gây rủi ro về điện, đặc biệt phù hợp trong môi trường có hơi gas, hóa chất hoặc khu vực phòng chống cháy nổ.
Nhược điểm duy nhất của thiết bị này là cần có bộ chuyển đổi điện áp nếu hệ thống không sẵn điện 24VDC và chi phí đầu tư ban đầu có thể cao hơn so với loại 220V.

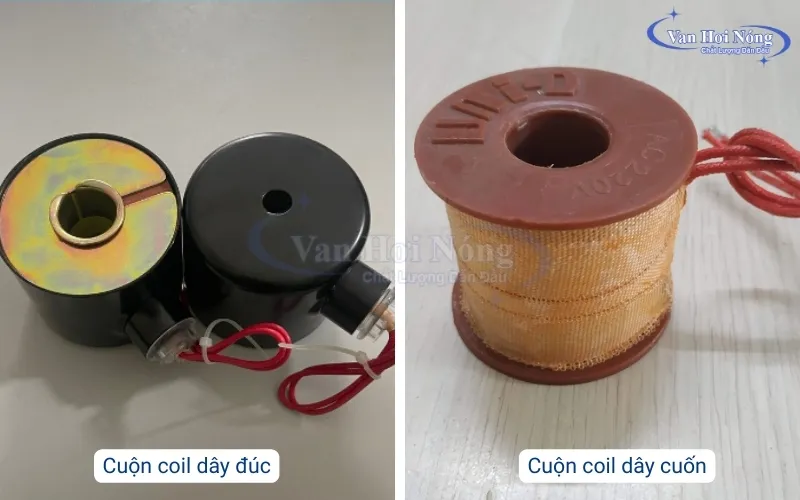

Phân loại theo kiểu dây cuốn
Ngoài điện áp, cuộn coil điện từ còn được phân loại dựa theo kiểu dây cuốn. Cụ thể:
Cuộn coil dây cuốn
Là cuộn coil có cấu tạo đơn giản, gồm dây đồng hoặc nhôm quấn quanh lõi từ, sau đó được bọc lớp cách điện để đảm bảo an toàn trong quá trình vận hành. Loại coil này thường dễ tháo lắp, sửa chữa và thay thế khi cần thiết, phù hợp với các hệ thống trong nhà hoặc môi trường khô ráo, ít ảnh hưởng từ nhiệt độ hoặc độ ẩm.
Ưu điểm của cuộn coil này là chi phí sản xuất thấp, dễ tùy biến theo yêu cầu kỹ thuật. Tuy nhiên, do không được đúc kín, nên coil dễ bị ảnh hưởng bởi hơi nước, bụi bẩn hoặc rung động mạnh nếu không được bảo vệ kỹ.
Cuộn coil dây đúc
Cuộn coil dây đúc được chế tạo bằng cách đổ kín dây cuốn trong lớp nhựa epoxy hoặc vật liệu cách điện đặc biệt, tạo thành một khối liền mạch có độ bền cao.
Ưu điểm lớn nhất của loại coil này là khả năng chống ẩm, chống bụi và chịu nhiệt tốt, giúp coil hoạt động ổn định ngay cả trong môi trường khắc nghiệt như ngoài trời, nơi có độ ẩm cao, rung lắc hoặc nhiệt độ biến đổi liên tục. Nhờ cấu trúc đúc kín, loại coil này có tuổi thọ cao và ít bị ảnh hưởng bởi tác động từ bên ngoài. Tuy nhiên, khi bị hư hỏng, coil dây đúc không thể sửa chữa mà phải thay mới hoàn toàn.
Lưu ý khi sử dụng cuộn hút van điện từ
Để cuộn coil (cuộn hút) van điện từ hoạt động ổn định và kéo dài tuổi thọ, người dùng cần lưu ý một số điểm quan trọng.
- Phải lựa chọn đúng điện áp phù hợp với hệ thống (220V, 24VDC…) để tránh cháy coil hoặc hoạt động không ổn định.
- Không nên cấp điện liên tục quá lâu nếu van không yêu cầu, vì điều này có thể gây quá nhiệt và hư hỏng lớp cách điện.
- Cuộn coil cần được lắp đúng vị trí, đảm bảo tiếp xúc tốt với lõi van và không bị rung lắc trong quá trình vận hành.
- Ngoài ra, nên tránh lắp coil ở nơi quá ẩm, nóng hoặc gần nguồn gây nhiễu từ trường để đảm bảo an toàn và hiệu quả.
- Khi phát hiện hiện tượng nóng bất thường, rung hoặc phát tiếng ồn lớn, cần kiểm tra và thay thế kịp thời để tránh ảnh hưởng đến toàn bộ hệ thống.
Một số câu hỏi thường gặp về cuộn coil van điện từ
Coil van điện từ có được bán rời hay không?
Có. Hầu hết các loại cuộn coil van điện từ hiện nay đều được thiết kế tách rời và có bán riêng. Điều này giúp người dùng dễ dàng thay thế khi coil bị hỏng mà không cần phải thay toàn bộ van, tiết kiệm chi phí bảo trì. Tuy nhiên, cần chọn đúng model và điện áp phù hợp với thân van để đảm bảo hoạt động ổn định.
Vì sao coil van điện từ bị cháy?
Coil van điện từ bị cháy thường do một số nguyên nhân như: sử dụng sai điện áp (ví dụ cấp 220V cho coil 24VDC), cấp điện liên tục trong thời gian dài khiến coil quá nhiệt, hoặc lắp đặt trong môi trường ẩm, nóng, bụi bẩn mà không có lớp bảo vệ phù hợp. Ngoài ra, hiện tượng rung lắc, chập mạch hoặc nguồn điện không ổn định cũng có thể gây cháy coil.
Làm sao biết coil van điện từ bị hỏng?
Một số dấu hiệu nhận biết coil bị hỏng gồm: van không hoạt động dù đã cấp điện, coil nóng bất thường, có mùi khét, phát tiếng nổ nhỏ, hoặc đo bằng đồng hồ thấy coil bị đứt/chập mạch,…
Coil đúc và coil dây cuốn, nên chọn loại nào?
Nếu van làm việc trong môi trường ẩm ướt, rung lắc, bụi bẩn hoặc nhiệt độ cao, nên chọn coil đúc. Ngược lại, nếu van sử dụng trong điều kiện ổn định, khô ráo, ít rung động và muốn tiết kiệm chi phí, coil dây cuốn là lựa chọn phù hợp.
Có thể thay coil van điện từ bằng loại khác được không?
Có thể thay coil khác loại, nhưng cần đảm bảo các thông số kỹ thuật tương thích hoàn toàn. Ngoài ra, nên ưu tiên sử dụng coil cùng hãng hoặc từ nhà cung cấp uy tín để đảm bảo độ bền và an toàn. Tránh dùng coil không rõ nguồn gốc vì có thể gây cháy nổ, hoạt động không ổn định hoặc làm hỏng van.
Nói chung, cuộn coil van điện từ là bộ phận quan trọng quyết định hiệu suất và độ bền của van điện từ. Việc hiểu rõ cấu tạo, nguyên lý cách phân loại và lưu ý khi sử dụng sẽ giúp bạn lựa chọn đúng sản phẩm phù hợp với hệ thống, tiết kiệm chi phí và tránh rủi ro khi vận hành. Nếu bạn cần tư vấn thêm về sản phẩm hoặc chọn mua van điện từ chính hãng cho hệ thống hơi nóng, có thể liên hệ với Van Hơi Nóng qua hotline 0978021499 để được hỗ trợ.
