Trong số các loại bẫy hơi được sử dụng để loại bỏ nước ngưng trong, bẫy hơi nhiệt động là một lựa chọn đáng chú ý. Thiết bị này nổi bật nhờ cấu tạo đơn giản, độ bền cao, khả năng vận hành ổn định cùng mức chi phí hợp lý. Trong bài viết này, Van Hơi Nóng sẽ chia sẻ chi tiết về cấu tạo, nguyên lý hoạt động, ưu nhược điểm và các ứng dụng thực tế của sản phẩm này.
Bẫy hơi nhiệt động là gì?
Bẫy hơi nhiệt động (Tiếng anh: Thermodynamic Steam Trap) là thiết bị sử dụng nguyên lý nhiệt động lực học để loại bỏ nước ngưng ra khỏi hệ thống. Chúng hoạt hoạt động nhờ sự chênh lệch vận tốc, áp suất giữa hơi nước và nước ngưng để tự động xả bỏ phần ngưng dư thừa ra ngoài.
Khác với bẫy hơi nhiệt tĩnh đóng mở dựa vào sự giãn nở của nhiệt độ, bẫy hơi nhiệt động tận dụng trực tiếp động năng của dòng hơi, nhờ đó sản phẩm có độ bền cao, thích hợp sử dụng các hệ thống hơi có áp suất lớn.
Cấu tạo chi tiết của bẫy hơi nhiệt động
So với bẫy hơi nhiệt tĩnh, vốn phải có thêm bộ phận cảm biến nhiệt (như ống lỏng, màng giãn nở hoặc viên nhiệt), bẫy hơi nhiệt động có cấu tạo đơn giản hơn, dễ bảo trì và phù hợp với môi trường áp suất lớn. Cụ thể:
- Thân bẫy: Được đúc bằng thép hoặc inox nguyên khối, chịu được áp suất và nhiệt độ cao.
- Nắp bẫy: Liên kết với thân bằng bulong giúp bảo vệ các chi tiết bên trong đồng thời hỗ trợ tháo lắp dễ dàng khi cần bảo dưỡng.
- Đĩa van: Bộ phận quan trọng nhất, được chế tạo từ thép cứng, có khả năng chịu mài mòn và chịu lực va đập mạnh từ dòng hơi tốc độ cao.
- Bề mặt ghế van: Được gia công chính xác giúp tạo độ kín tuyệt đối khi đĩa đóng lại.
- Lỗ thoát nước ngưng: Được bố trí ngay dưới đĩa van, cho phép xả nước nhanh khi áp suất giảm.
Cách bẫy hơi nhiệt động vận hành
Bẫy hơi nhiệt động hoạt động dựa trên nguyên lý nhiệt động lực học, tức là sự chênh lệch tốc độ và áp suất giữa hơi và nước ngưng. Cụ thể:
- Khi nước ngưng xuất hiện, do có mật độ cao và vận tốc chậm hơn nên đĩa van sẽ được nâng lên, bẫy mở ra để nước ngưng thoát ra ngoài.
- Ngược lại, khi hơi nước đi vào với vận tốc cao và áp suất lớn, nó tạo vùng chênh áp khiến đĩa van nhanh chóng bị hút xuống ghế van, bẫy đóng lại, ngăn hơi thất thoát và giữ nhiệt lượng phục vụ quá trình vận hành.
Chu trình đóng – mở này diễn ra liên tục theo sự thay đổi của dòng hơi và nước ngưng.
Các loại bẫy hơi nhiệt động hiện nay
Bẫy hơi nhiệt động trên thị trường hiện được sản xuất với nhiều kiểu dáng và chất liệu khác nhau để đáp ứng môi trường vận hành. Dưới đây là các loại bẫy hơi nhiệt động phổ biến đang được tin dùng.

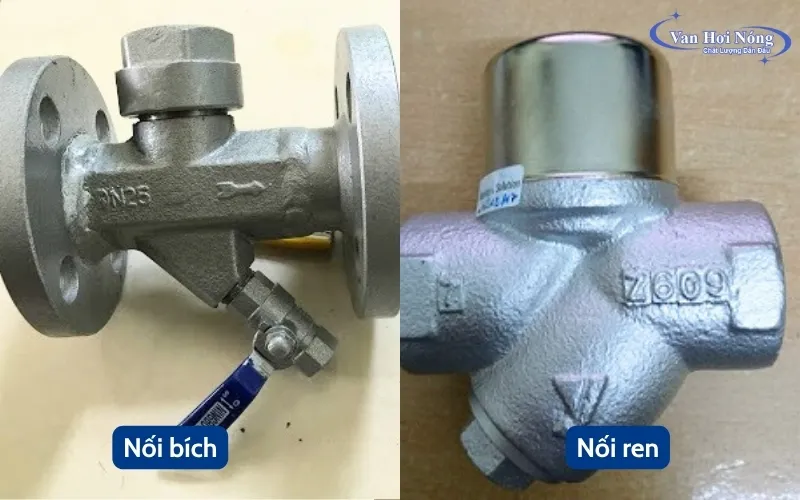

Phân loại theo kiểu kết nối
- Bẫy hơi nhiệt động lắp ren: Đây là dạng phổ biến trong các hệ thống nhỏ và vừa, thường có kích thước từ DN15 – DN25. Kiểu kết nối ren giúp việc lắp đặt và tháo dỡ nhanh chóng, đặc biệt phù hợp khi cần thay thế hoặc bảo dưỡng thường xuyên.
- Bẫy hơi nhiệt động lắp bích: Được thiết kế để đáp ứng các hệ thống có áp suất cao, nhiệt độ lớn và đường ống kích thước từ DN25 trở lên. Mặt bích tạo ra mối liên kết chắc chắn, giảm thiểu rò rỉ và tăng độ an toàn khi vận hành. Đây là lựa chọn lý tưởng cho các nhà máy nhiệt điện, nhà máy hóa chất hoặc hệ thống hơi trung tâm.

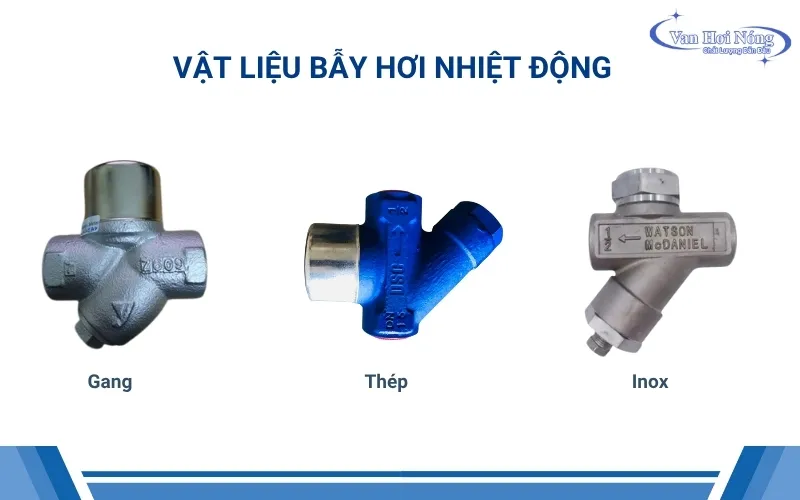

Phân loại theo vật liệu chế tạo
- Bẫy hơi nhiệt động làm từ thép: Đây là loại bẫy hơi có độ bền cơ học cao và khả năng chịu áp lực, nhiệt độ vượt trội, thường được sử dụng trong các hệ thống công nghiệp nặng như dầu khí, hóa chất, lò hơi công suất lớn.
- Bẫy hơi nhiệt động làm từ gang: Là dòng sản phẩm giá rẻ phù hợp với hệ thống hơi áp suất thấp hoặc trung bình, thường từ PN16 – PN25.
- Bẫy hơi nhiệt động thân inox: Được làm từ inox 304 hoặc 316, ngoài khả năng chịu áp suất cao, sản phẩm này còn có thể chống ăn mòn vượt trội, đồng thời đảm bảo vệ sinh, phù hợp với các ngành thực phẩm, dược phẩm, đồ uống.

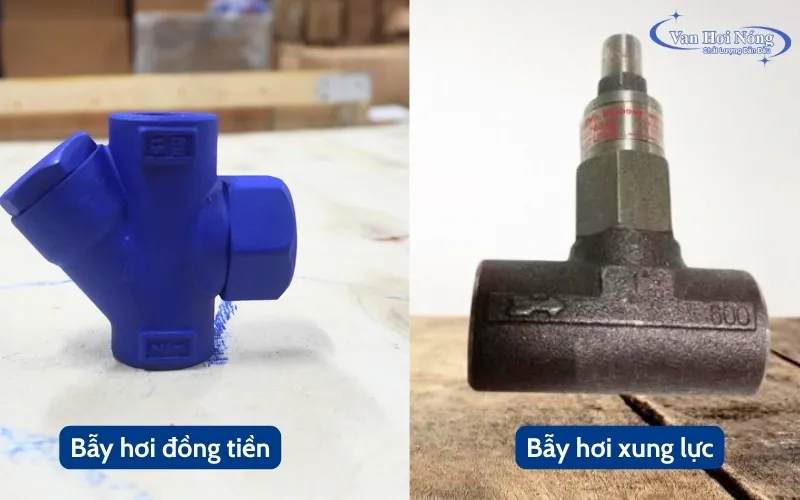

Phân theo kiểu dáng
Ngoài việc chia theo kiểu kết nối và vật liệu chế tạo, bẫy hơi nhiệt động còn được phân loại theo kiểu dáng – thiết kế vận hành. Một số dạng phổ biến gồm:
- Bẫy hơi đồng tiền: Đây là dạng bẫy hơi nhiệt động truyền thống, với cấu tạo đĩa van phẳng giống đồng xu, nên còn được gọi là bẫy hơi đồng tiền. Khi hơi nước tốc độ cao đi qua, đĩa van bị hút xuống ghế, còn khi nước ngưng xuất hiện thì đĩa nâng lên để xả. Thiết kế đơn giản, nhỏ gọn, dễ chế tạo và là dòng bẫy nhiệt động thông dụng nhất hiện nay. Nhược điểm là có tiếng “kêu lách tách” khi đóng mở và không thích hợp với môi trường cần vận hành êm.
- Bẫy hơi xung lực: Loại này có thêm buồng điều tiết và cơ cấu dẫn dòng hơi theo nguyên lý xung lực. Khi hơi đi qua, sự chênh lệch vận tốc và áp suất tạo ra lực xung khiến van đóng lại nhanh chóng. So với loại đồng tiền, bẫy hơi xung lực có độ kín tốt hơn, giảm hiện tượng rò rỉ hơi và ít bị ảnh hưởng bởi rung động trong đường ống. Tuy nhiên, giá thành cao hơn và thường dùng trong hệ thống hơi công nghiệp đòi hỏi độ tin cậy cao.
Ưu, nhược điểm của bẫy hơi nhiệt động
Ưu điểm
- Bẫy hơi nhiệt động có cấu tạo đơn giản, ít chi tiết chuyển động nên việc lắp đặt và bảo dưỡng trở nên nhanh chóng và thuận tiện.
- Thiết bị sở hữu kích thước nhỏ gọn, trọng lượng nhẹ, nhờ đó có thể lắp ở nhiều vị trí khác nhau, kể cả những không gian chật hẹp.
- Bẫy có khả năng chịu được áp suất và nhiệt độ cao, đảm bảo vận hành ổn định trong môi trường công nghiệp khắc nghiệt.
- Có thể vận hành trên nhiều dải áp suất khác nhau mà không cần thay đổi thiết kế.
- So với bẫy cơ học hoặc nhiệt tĩnh, bẫy nhiệt động có giá thành rẻ hơn nhưng vẫn đảm bảo hiệu suất xả nước ngưng hiệu quả.
- Thiết kế đa dạng kích cỡ, chất liệu và kiểu kết nối phù hợp với nhiều hệ thống.
Nhược điểm
- Quá trình vận hành, bẫy có thể phát ra tiếng ồn khi đóng mở do đĩa va vào ghế van.
- Bẫy hoạt động kém ổn định khi đường ống có rung động mạnh hoặc chịu tác động bất lợi từ môi trường bên ngoài.
- Khi hệ thống chứa nhiều cặn bẩn, bề mặt đĩa và ghế van dễ bị mài mòn, dẫn đến rò rỉ hơi và giảm tuổi thọ thiết bị.
- Cơ chế làm việc của bẫy theo chu kỳ đóng – mở ngắt quãng, vì vậy không thể xả ngưng liên tục.
- Với các hệ thống có lưu lượng nước ngưng lớn, bẫy hơi nhiệt động chưa phải là lựa chọn tối ưu.

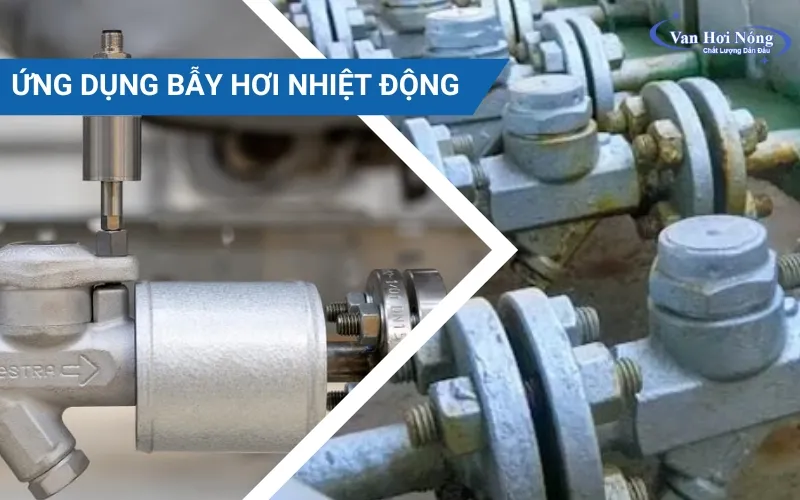

Ứng dụng thực tế của bẫy hơi nhiệt động
Sở hữu độ bền cao, khả năng xả nước ngưng linh hoạt bẫy hơi nhiệt động hiện được sử dụng rộng rãi trong nhiều lĩnh vực như:
- Hệ thống gia nhiệt bằng hơi của nhà máy dệt, nhuộm hoặc may mặc
- Nồi hơi công nghiệp để xả ngưng tại các vị trí thấp, bảo vệ ống và thiết bị sinh hơi.
- Ngành thực phẩm – đồ uống như nấu bia, chưng cất, thanh trùng, sấy khô bằng hơi.
- Được lắp đặt tại hệ thống sưởi, sấy gỗ, sấy giấy trong công nghiệp giấy và gỗ để đảm bảo quá trình ổn định.
- Thường dùng trong các thiết bị trao đổi nhiệt như bộ gia nhiệt, bộ trao đổi nhiệt dạng ống chùm, dạng bản mỏng.
- Ứng dụng trong ngành hóa chất, dược phẩm nơi cần hơi bão hòa khô để phục vụ phản ứng hoặc quy trình sản xuất.
- Sử dụng trong các nhà máy điện để loại bỏ ngưng trong đường ống hơi và tuabin, tránh hiện tượng búa nước gây hư hại.
- Được dùng tại các xưởng cơ khí và chế tạo có hệ thống hơi phục vụ hàn, uốn, ép, xử lý bề mặt.
Hướng dẫn chọn mua bẫy hơi nhiệt động chuẩn kỹ thuật
Để đảm bảo tuổi thọ và hiệu quả hoạt động của bẫy hơi, khi lựa chọn bạn cần chú ý đến các vấn đề dưới đây:
- Xác định chính xác áp suất, nhiệt độ và tải ngưng của hệ thống để chọn bẫy hơi phù hợp tránh vượt quá công suất ảnh hưởng tuổi thọ
- Nên chọn bẫy hơi thân thép cho môi trường áp suất cao, inox cho môi trường nước sạch hoặc có tính ăn mòn, gang cho hệ thống vừa và nhỏ.
- Với đường ống nhỏ thì dùng bẫy hơi nhiệt động nối ren, còn nhà máy công suất lớn nên ưu tiên kết nối bích để đảm bảo độ chắc chắn.
- Nếu hệ thống rung động nhiều, nên chọn loại bẫy xung lực thay vì đồng tiền truyền thống.
- Ưu tiên lựa chọn sản phẩm của những thương hiệu quốc tế uy tín để đảm bảo độ bền cũng như hiệu suất hoạt động của bẫy hơi.
