Bẫy hơi lắp ren là thiết bị không thể thiếu trong hệ thống hơi, giúp loại bỏ nước ngưng nhanh chóng và hiệu quả. Với thiết kế nhỏ gọn, nối ren linh hoạt, sản phẩm này dễ dàng lắp đặt & bảo trì trong nhiều công nghiệp khác nhau. Cùng Van Hơi Nóng tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động và các loại bẫy hơi lắp ren nổi bật trong bài viết sau.
Bẫy hơi lắp ren là gì?

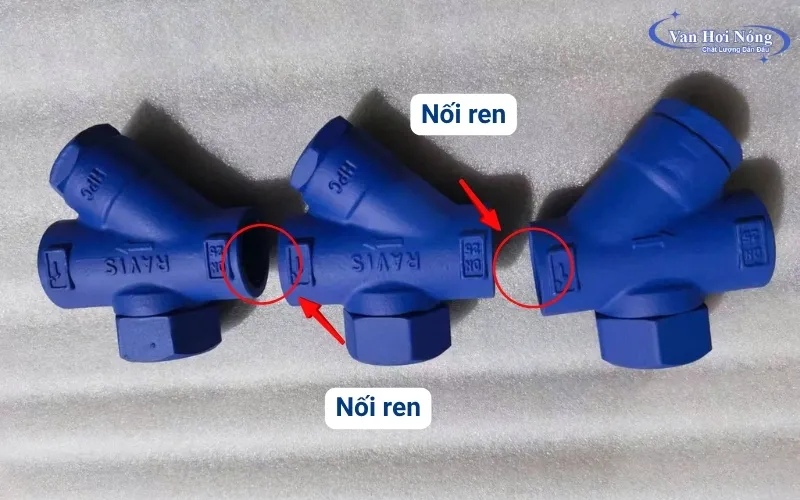

Bẫy hơi lắp ren (Threaded Steam Trap) là loại bẫy hơi được kết nối với đường ống bằng ren trong, thích hợp cho các kích thước ống nhỏ, phổ biến từ DN15 (½”) đến DN50 (2”). Với ưu điểm thiết kế nhỏ gọn, bẫy hơi lắp ren thường được ứng dụng trong những hệ thống có không gian hạn chế hoặc yêu cầu áp lực làm việc vừa phải.
Sản phẩm được sản xuất với đa dạng mẫu mã gồm dạng gầu đảo, đồng tiền, cốc phao, by pass; chất liệu chịu nhiệt và chịu áp lực cao như gang, thép, inox, đảm bảo phù hợp với mọi môi trường làm việc.
Thông số kỹ thuật
- Kích cỡ: DN15 (1/2″) đến DN50 (2″)
- Kiểu kết nối: Nối ren (NPT, BSPT, v.v.)
- Vật liệu thân van: Gang, Thép WCB, Inox (SUS304, SUS316)
- Áp suất làm việc: PN10, PN16, PN25,…
- Nhiệt độ làm việc: Max đến 400 độ C (Tùy vật liệu)
- Môi trường sử dụng: Hơi nóng, khí nóng, nước ngưng
- Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, Châu Âu
Cấu tạo và nguyên lý hoạt động của bẫy hơi lắp ren

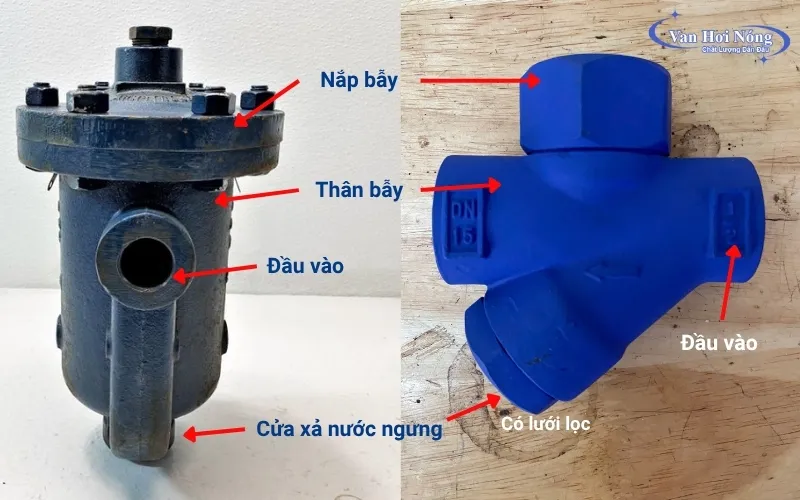

Cấu tạo của bẫy hơi lắp ren
Bẫy hơi lắp ren được thiết kế nhỏ gọn với cơ chế hoạt động rất thông minh. Một chiếc bẫy hơi tiêu chuẩn thường gồm những bộ phận chính sau:
- Thân bẫy (Body): Được đúc nguyên khối từ gang, thép hoặc inox, có khả năng chịu áp và chịu nhiệt tốt. Đây là lớp vỏ bảo vệ toàn bộ cụm van bên trong.
- Cơ cấu đóng/mở: Là bộ phận chính của bẫy hơi, có thể là đĩa nhiệt động, phao cơ khí hoặc gầu đảo. Nhiệm vụ chính của bộ phận này là nhận diện nước ngưng và hơi nóng để đưa ra phản ứng phù hợp.
- Lưới lọc: Một số loại bẫy hơi có tích hợp thêm lưới lọc ở ngay đầu vào của bẫy hơi giúp ngăn chặn cặn bẩn, rỉ sét, tránh làm hỏng bề mặt làm kín, từ đó kéo dài tuổi thọ thiết bị.
- Cửa xả nước ngưng : Là nơi nước ngưng và khí không ngưng được đẩy ra khỏi hệ thống sau khi đã được phân tách.
Nhờ cấu đơn giản mà hiệu quả, bẫy hơi lắp ren có thể lắp đặt trong mọi hệ thống đường ống, kể cả không gian chật hẹp.
Nguyên lý hoạt động
Bẫy hơi lắp ren vận hành dựa trên sự khác biệt giữa hơi nước và nước ngưng. Tuy nhiên, tùy theo cơ chế đóng/mở mà cách thức vận hành sẽ khác nhau:
- Bẫy hơi đồng tiền nối ren: Hoạt động dựa trên nguyên lý chênh lệch áp suất và tốc độ giãn nở của hơi. Khi nước ngưng đi vào, đĩa đồng tiền nâng lên cho phép xả nước ngưng ra. Khi hơi nóng đến, áp suất tăng làm đĩa ép xuống, đóng chặt cửa xả.
- Bẫy hơi phao nối ren: Vận hành hoàn toàn bằng chuyển động của phao. Khi nước ngưng tích tụ, phao nổi lên, kéo cần đòn để mở van xả nước ngưng. Khi hơi nóng đi vào, phao hạ xuống, đóng cửa van lại, ngăn không cho hơi nóng thoát ra.
- Bẫy hơi gầu đảo nối ren: Dùng chính lực nổi của gầu đảo. Khi có hơi nóng, gầu đảo nổi lên, kéo van đóng lại. Khi nước ngưng đi vào, gầu chìm xuống, mở van để xả. So với bẫy hơi phao và đồng tiền, loại bẫy hơi này có khả năng chống va đập tốt, thường được dùng ở nhiều hệ thống công nghiệp nặng.
Dù khác nhau về chi tiết vận hành, nhưng điểm chung của cả ba cơ chế này đều là cho phép nước ngưng thoát ra và giữ lại hơi nóng, giúp hệ thống khô ráo, an toàn và tiết kiệm năng lượng.
Các loại bẫy hơi lắp ren thường gặp

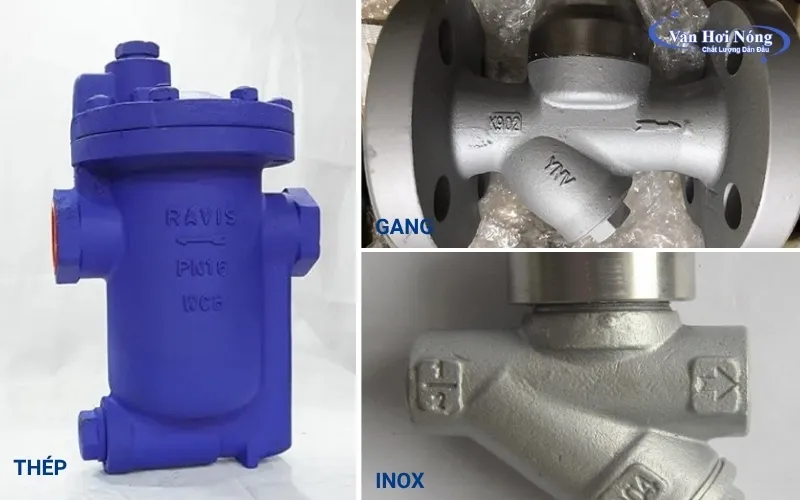

Bên cạnh sự khác biệt về nguyên lý đóng/mở, bẫy hơi lắp ren trên thị trường còn được phân loại dựa trên vật liệu và phạm vi ứng dụng. Một số dòng phổ biến có thể kể đến:
- Bẫy hơi gang lắp ren: Được ưa chuộng nhờ giá thành rẻ, trọng lượng nhẹ. Loại bẫy hơi này thường được ứng dụng trong các hệ thống áp suất thấp đến trung bình, nơi điều kiện làm việc không quá khắc nghiệt.
- Bẫy hơi thép lắp ren: Có độ bền cơ học và khả năng chịu áp lực, nhiệt độ tốt hơn so với gang. Loại bẫy hơi này phù hợp cho các hệ thống công nghiệp nặng, áp suất cao và môi trường làm việc nhiều biến động.
- Bẫy hơi inox lắp ren: Nổi bật nhờ khả năng chống ăn mòn, chống gỉ sét và làm việc bền bỉ trong môi trường khắc nghiệt. Trong đó, inox 304 thường được dùng trong thực phẩm, dược phẩm; còn inox 316 được lựa chọn cho môi trường hóa chất hoặc yêu cầu vệ sinh cao.
Ngoài chất liệu, bẫy hơi nối ren còn được phân loại theo xuất xứ như:
- Bầy hơi nối ren Nhật Bản
- Bầy hơi nối ren Hàn Quốc
- Bầy hơi nối ren Đài Loan
- Bầy hơi nối ren châu Âu
Tùy vào nhu cầu vận hành và tài chính của từng hệ thống mà ta có thể lựa chọn các loại bẫy hơi khác nhau.
Ưu điểm và hạn chế của bẫy hơi lắp ren
Ưu điểm
Bẫy hơi lắp ren được nhiều kỹ sư và doanh nghiệp tin dùng bởi một số lợi thế nổi bật:
- Bẫy hơi nối ren có kích thước nhỏ gọn, chiếm ít không giản, phù hợp với các hệ thống ống có kích thước nhỏ hoặc không gian lắp đặt hạn chế.
- Sản phẩm có thiết kế đơn giản chỉ cần thao tác vặn ren là có thể gắn trực tiếp vào đường ống mà không cần nhiều phụ kiện phụ trợ như mặt bích, bulông, gioăng.
- So với bẫy hơi lắp bích hoặc bẫy hơi công suất lớn, dòng lắp ren có giá thành rẻ hơn, giúp tối ưu chi phí cho hệ thống vừa và nhỏ.
- Có thể linh hoạt lựa chọn kích thước từ DN15-DN50, chất liệu gang, thép, inox; thiết kế đồng tiền, gầu đảo hay phao, tùy nhu cầu thực tế.
- Sản phẩm vận hành hoàn toàn tự động, hạn chế thất thoát hơi, giúp hệ thống duy trì hiệu suất cao và an toàn.
- Trọng lượng bẫy hơi lắp ren thường nhẹ nên sẽ giúp giảm tải cho hệ thống đường ống và giá đỡ.
Hạn chế
- Khả năng chịu áp lực và nhiệt độ của bẫy hơi lắp ren thường thấp hơn so với bẫy hơi mặt bích.
- Khi vận hành trong thời gian dài, bẫy có nguy cơ rò rỉ tại vị trí ren.
- Loại bẫy này không thích hợp cho hệ thống công nghiệp lớn với công suất cao.
- Tuổi thọ thường ngắn hơn do kết cấu ren dễ bị mài mòn và oxi hóa.
Cách lựa chọn bẫy hơi lắp ren phù hợp hệ thống
Bẫy hơi lắp ren có nhiều tùy chọn, thế nhưng để chọn được sản phẩm phù hợp với hệ thống, bạn cần cân nhắc các tiêu chí sau:
- Bẫy hơi phải có khả năng chịu được áp suất và nhiệt độ tối đa của hệ thống (ví dụ: áp suất làm việc 10 bar, nhiệt độ 180∘C).
- Tính toán lưu lượng nước ngưng tối đa (kg/h) khi hệ thống khởi động và khi vận hành ổn định để chọn bẫy hơi có công suất xả (Capacity) lớn hơn lưu lượng tối đa từ 2 đến 3 lần.
- Kích cỡ kết nối ren (DN15, DN20, DN25…) của bẫy hơi phải tương ứng với đường ống nơi lắp đặt.
- Chọn bẫy hơi phao cho các thiết bị trao đổi nhiệt quan trọng, cần truyền nhiệt tối đa và không để nước ngưng tồn đọng (ví dụ: bộ trao đổi nhiệt, máy sấy).
- Chọn bẫy hơi đồng tiền hoặc bẫy hơi gầu đảo cho các đường ống hơi chính, ống phân phối.
- Nếu hệ thống thường xuyên có khí không ngưng tụ, nên chọn loại bẫy hơi có cơ chế thoát khí tốt (ví dụ: Bẫy hơi phao, một số loại đồng tiền hoặc gầu đảo có lỗ thông hơi).
- Nếu hệ thống có áp suất và nhiệt độ thấp ưu tiên chọn bẫy hơi gang để tiết kiệm chi phí. Với hệ thống áp suất, nhiệt độ cao chọn bẫy hơi thép. Còn với hệ thống có hóa chất ăn mòn hoặc yêu cầu độ sạch, độ bền tối đa bẫy hơi lắp ren inox là sự lựa chọn tối ưu.
Vì sao nên mua bẫy hơi lắp ren tại Van Hơi Nóng?
Ngoài các tiêu chí kỹ thuật thì chọn nhà cung cấp uy tín cũng là yếu tố then chốt để đảm bảo chất lượng và hiệu suất hoạt động của bẫy hơi. Van Hơi Nóng tự hào là địa chỉ hàng đầu được các nhà máy, xí nghiệp lựa chọn bởi những lý do dưới đây:
- Sản phẩm chính hãng, đa dạng: Đơn vị cung cấp đầy đủ các loại bẫy hơi ren từ bẫy hơi phao, đồng tiền đến dạng gầu đảo. Sản phẩm được nhập khẩu trực tiếp từ các thương hiệu uy tín toàn cầu như Ravis, Yoshitake, Samyang, Tung Lung, đảm bảo chất lượng, đầy đủ CO/CQ.
- Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu hệ thống hơi, hỗ trợ khách hàng tính toán lưu lượng, áp suất và lựa chọn loại bẫy hơi có công suất xả phù hợp nhất, tránh tình trạng “quá tải” hay “thất thoát hơi”.
- Hàng hóa sẵn kho: Hàng hóa luôn có sẵn với số lượng lớn, đa dạng kích cỡ từ (DN15 – DN50), đáp ứng nhanh chóng mọi nhu cầu thay thế, lắp đặt khẩn cấp của khách hàng.
- Chính sách bảo hành uy tín: Cam kết bảo hành sản phẩm chính hãng, hỗ trợ đổi trả và xử lý sự cố nhanh chóng, giúp khách hàng yên tâm tuyệt đối trong quá trình sử dụng.
- Chính sách giá hấp dẫn: Đặc biệt đến với Van Hơi Nóng, quý khách còn được hỗ trợ về giá, kèm các ưu đãi cũng như chính sách chiết khấu hấp dẫn.
Nói chung, bẫy hơi lắp ren là thiết bị chuyên dùng để loại bỏ nước ngưng trong các hệ thống nhỏ và vừa. Nếu bạn cần tư vấn thêm về sản phẩm hoặc có nhu cầu đặt mua hàng chính hãng, vui lòng liên hệ với Van Hơi Nóng qua hotline 0978021499 để được tư vấn và hỗ trợ đặt mua bẫy hơi lắp ren, giá rẻ ngay hôm nay.
