Bẫy hơi DN50: Cấu tạo, Ứng dụng và Các model thông dụng

Rate this post

Bẫy hơi DN50 không chỉ là thiết bị xả nước ngưng mà còn đóng vai trò quan trọng trong việc đảm bảo tính an toàn và duy trì hiệu suất cho hệ thống hơi công nghiệp. Vậy sản phẩm này có gì đặc biệt? Cùng Van Hơi Nóng tìm hiểu chi tiết cấu tạo, nguyên lý và các model phù hợp với hệ thống hơi phi 60 của mình.

Tổng quan về bẫy hơi DN50

Bẫy hơi DN50 là loại bẫy hơi có kích thước danh nghĩa DN50 (tương đương 2 inch hay đường kính phi 60). Với kích thước này, bẫy hơi DN50 thường được sử dụng trong các hệ thống hơi có lưu lượng lớn tại nhà máy dệt, thực phẩm, hóa chất hoặc hệ thống lò hơi công suất cao.

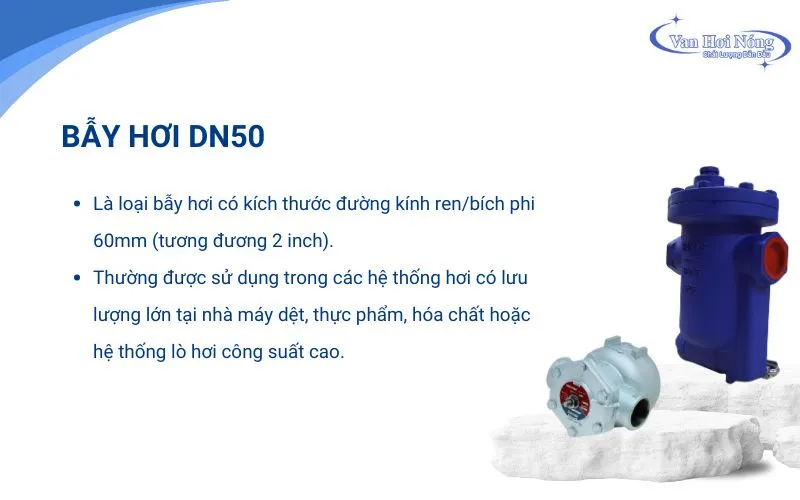

Bẫy hơi DN50 thích hợp lắp trong hệ thống có lưu lượng lớn
Bẫy hơi DN50 thích hợp lắp trong hệ thống có lưu lượng lớn

Nhờ khả năng xả nước ngưng hiệu quả, bẫy hơi DN50 không chỉ giúp duy trì hiệu suất và độ an toàn của hệ thống mà còn tiết kiệm năng lượng, kéo dài tuổi thọ của các thiết bị liên quan.

Cấu tạo và nguyên lý hoạt động của bẫy hơi DN50

Tùy vào loại từng loại bẫy hơi như đồng tiền, bẫy hơi phao hoặc gầu đảo mà cấu tạo và nguyên lý hoạt động có thể khác nhau. Tuy nhiên, nhìn chung một bẫy hơi DN50 sẽ gồm các bộ phận chính sau:

  • Thân van: Là phần chịu áp lực chính, thường được chế tạo từ gang, thép hoặc inox để đảm bảo độ bền và khả năng chịu nhiệt cao.
  • Bộ phận cảm biến: Có thể là phao, gầu đảo hoặc đĩa đồng tiền có nhiệm vụ nhận biết sự thay đổi giữa hơi và nước ngưng để điều chỉnh cơ cấu đóng mở.
  • Cơ cấu xả: Chịu trách nhiệm đóng/mở để xả nước ngưng mà không làm thất thoát hơi nóng.

Bẫy hơi DN50 hoạt động dựa trên sự khác biệt giữa hơi và nước ngưng trong hệ thống. Khi nước ngưng tích tụ trong thân bẫy, bộ phận cảm biến như phao, gầu đảo hoặc đồng tiền sẽ kích hoạt cơ chế đóng/ mở để xả nước ngưng ra ngoài. Khi nước ngưng hết, thiết bị tự động đóng lại để ngăn không cho hơi nóng thoát ra.

Các mẫu bẫy hơi DN50 thông dụng đang được tin dùng hiện nay

Nếu bạn cũng đang tìm kiếm các mẫu bẫy hơi DN50 chất lượng, giá rẻ thì đừng bỏ qua những gợi ý sau. Đây là các những mẫu bẫy hơi chất lượng, được các kỹ sư và nhà máy tin dùng.

Bẫy hơi gầu đảo DN50 Ravis model 883

Ravis là thương hiệu van công nghiệp nổi tiếng đến từ Đài Loan, nổi bật với mức giá cạnh tranh và chất lượng ổn định. Bẫy hơi gầu đảo model 883 là sản phẩm nổi bật của thương hiệu này sử dụng chất liệu thép WCB kết hợp với inox chống ăn mòn cho độ bền cao, khả năng chịu áp và nhiệt độ vượt trội.

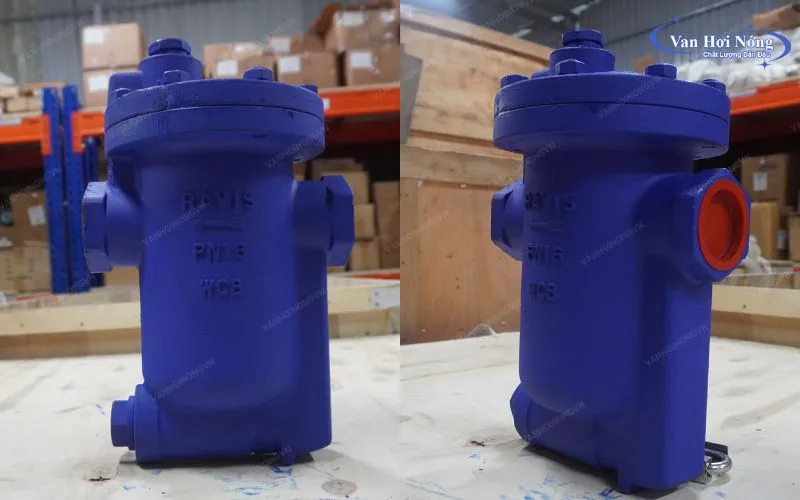

Bẫy hơi DN50 gầu đảo Ravis có giá thành rẻ, độ bền cao
Bẫy hơi DN50 gầu đảo Ravis có giá thành rẻ, độ bền cao

Với cơ chế gầu đảo thông minh, sản phẩm này có khả năng xả nước ngưng chính xác, hiệu quả, phù hợp với các hệ thống có lưu lượng lớn. Không chỉ có độ bền cao, bẫy hơi gầu đảo Ravis DN50 còn ghi dấu ấn bởi giá thành rẻ, phù hợp với nhiều hệ thống công nghiệp.

  • Model: 883
  • Kích thước: DN50
  • Thân: Thép WCB
  • Phao & Ty: Inox 304
  • Kiểu kết nối: Nối ren
  • Áp lực: PN16
  • Chênh áp: 10kgf/cm2
  • Lưu chất: Hơi nóng
  • Xuất xứ: Thương hiệu Ravis – Đài Loan

Bẫy hơi phao Yoshitake DN50 model TSF-11

Đến từ Nhật Bản, bẫy hơi Yoshitake TSF-11 là dòng bẫy hơi phao chất lượng cao, được chế tạo hoàn toàn bằng inox, giúp đảm bảo độ bền và hiệu suất ổn định trong các hệ thống phi 60 có nhiệt độ lên đến 220°C.

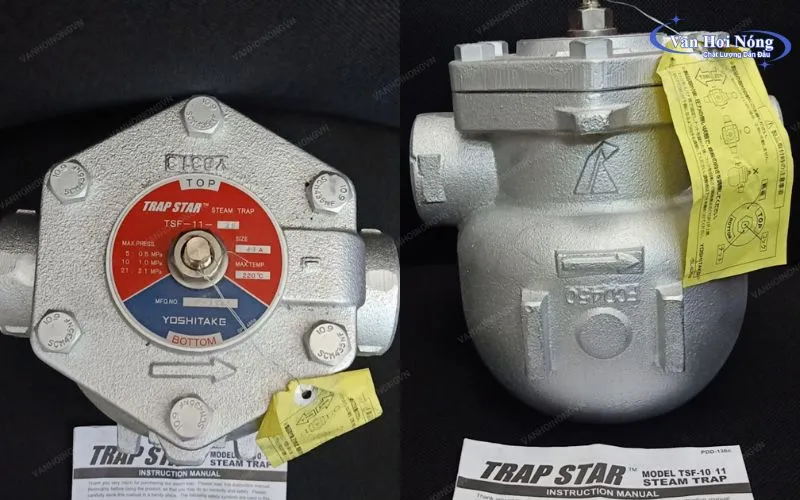

Bẫy hơi TSF -11 DN50 của Yoshitake được đánh giá cao về độ bền
Bẫy hơi TSF -11 DN50 của Yoshitake được đánh giá cao về độ bền

Nhờ thiết kế phao inox nhạy bén, bẫy hơi DN50 model TSF-11 có khả năng phản ứng linh hoạt với mực nước ngưng, xả nước nhanh chóng mà vẫn giữ kín được hơi, hạn chế tối đa thất thoát năng lượng. Với kích thước DN50, sản phẩm này đặc biệt phù hợp với các hệ thống hơi phi 60 có lưu lượng lớn, yêu cầu độ chính xác và độ kín cao.

  • Model: TSF-11
  • Kích thước: DN50
  • Trim: Inox
  • Nhiệt độ: Tối đa 220°C
  • Kiểu kết nối: Nối ren
  • Áp lực làm việc: PN16
  • Lưu chất: Hơi nóng
  • Xuất xứ: Thương hiệu Yoshitake – Nhật Bản

Bẫy hơi phao YNV DN50 model FLT-1S

Đến từ Hàn Quốc, bẫy hơi phao YNV FLT-1S DN50 ghi dấu ấn bởi giá thành rẻ, chất lượng và độ bền cao. Sản phẩm sử dụng chất liệu gang dẻo kết hợp với inox 304 giúp chống ăn mòn vượt trội, đảm bảo vận hành hiệu quả trong nhiều hệ thống hơi.

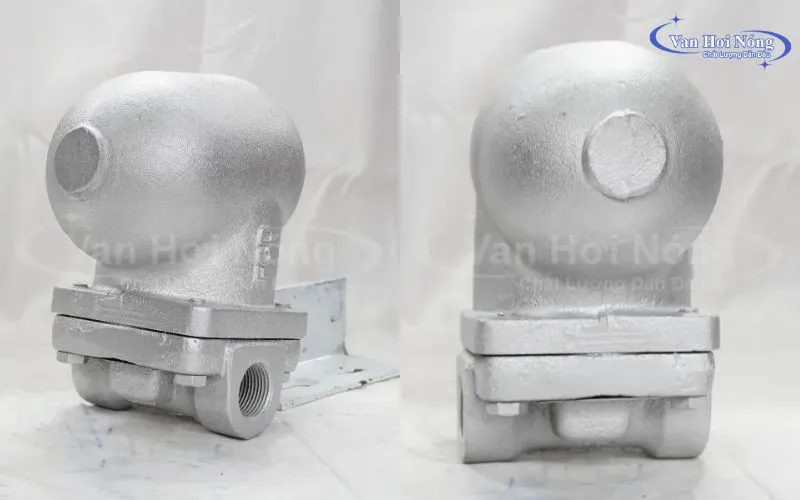

Bẫy phao YNV FLT-1S kích cỡ DN50 có lưu lượng xả tốt
Bẫy phao YNV FLT-1S kích cỡ DN50 có lưu lượng xả tốt

Sở hữu cơ chế xả nước tự động theo mức nước ngưng, bẫy hơi phao FLT-1S hoạt động liên tục, không gây thất thoát hơi, đặc biệt hiệu quả trong các hệ thống phi 60 có lưu lượng ngưng tụ lớn. Nhờ khả năng phản ứng nhạy và độ kín cao, thiết bị này giúp duy trì hiệu suất truyền nhiệt ổn định, bảo vệ hệ thống và tiết kiệm năng lượng rõ rệt.

  • Model: FLT-1S
  • Kích thước:DN50
  • Thân: Gang dẻo
  • Phao, Ty: Inox 304
  • Kiểu kết nối: Nối ren
  • Chênh áp: 10kgf/cm2
  • Xuất xứ: Thương hiệu YNV – Hàn Quốc

Bẫy hơi phao Hels Model HSK-25D DN50

Bẫy hơi Hels HSK-25D là model bẫy hơi phao nối ren chất lượng đến từ Thổ Nhĩ Kỳ, được sản xuất trên dây chuyền công nghệ hiện đại đạt tiêu chuẩn châu Âu, đảm bảo độ bền vượt trội.

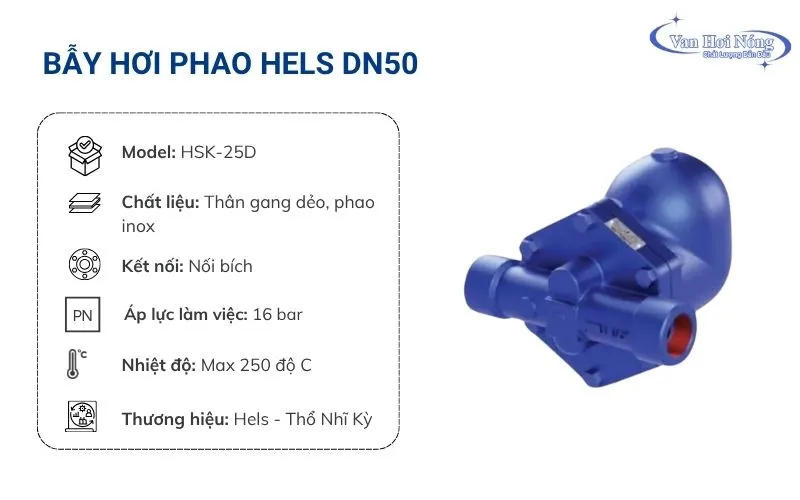

Bẫy hơi phao HSK-25D DN50 đạt chuẩn chất lượng Châu Âu
Bẫy hơi phao HSK-25D DN50 đạt chuẩn chất lượng Châu Âu

Thân van được chế tạo từ gang dẻo chịu nhiệt, kết hợp với phao inox bên trong giúp tăng khả năng chống ăn mòn và chịu áp lực cao. Sản phẩm có thể vận hành ổn định ở nền nhiệt lên đến 250°C, áp lực 16 bar. Hiện tại bẫy hơi phao HSK-25D DN50 hiện là một trong những sản phẩm được các kỹ sư và nhà thầu đánh giá cao về độ bền và tính ổn định lâu dài.

Bẫy hơi 50A YNV Model BKT-1S

Đến từ Hàn Quốc còn có bẫy hơi gầu đảo YNV DN50 BKT-1S. Đây là dòng bẫy hơi chuyên dụng cho các hệ thống có công suất lớn, môi trường vận hành liên tục. Loại bẫy hơi này được làm từ gang dẻo, gầu và lưới lọc inox, giúp thiết bị vận hành ổn định, chống ăn mòn tốt và hạn chế tối đa tình trạng tắc nghẽn.

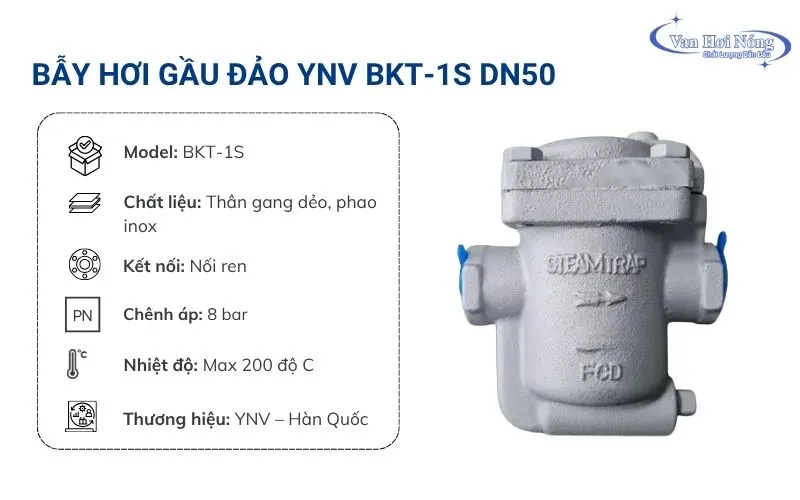

Bẫy hơi gầu đảo YNV DN50 nối ren lắp đặt tiện lợi, linh hoạt
Bẫy hơi gầu đảo YNV DN50 nối ren lắp đặt tiện lợi, linh hoạt

Với cơ chế gầu đảo đóng/mở linh hoạt, bẫy hơi BKT-1S cho khả năng xả nước ngưng nhanh chóng, không gây thất thoát hơi, từ đó nâng cao hiệu suất sử dụng năng lượng.

Ưu, nhược điểm của bẫy hơi DN50

Ưu điểm

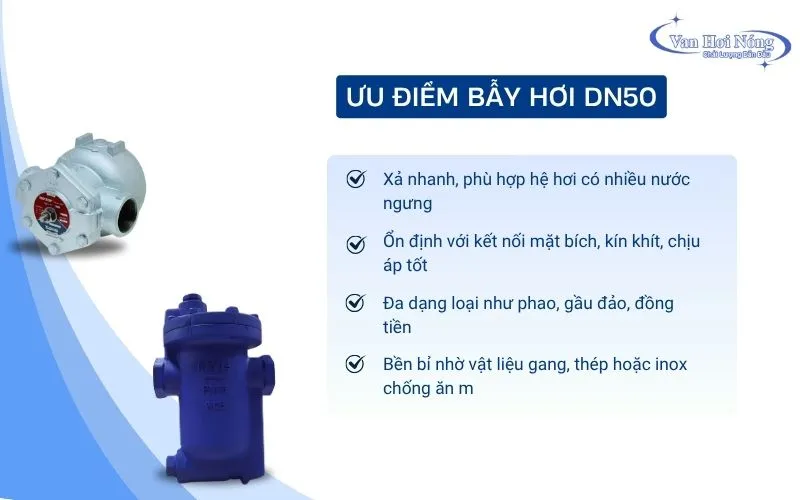

Lý do bẫy hơi DN50 được ưa chuộng trong hệ thống phi 60
Lý do bẫy hơi DN50 được ưa chuộng trong hệ thống phi 60
  • Xử lý lưu lượng lớn: DN50 là kích thước lý tưởng cho các hệ thống hơi có lượng nước ngưng nhiều, yêu cầu xả nước ngưng nhanh chóng và liên tục.
  • Độ ổn định cao: Các loại bẫy hơi DN50 thường sử dụng thiết kế mặt bích, tạo độ kín cao và khả năng chịu áp tốt, giúp hệ thống hoạt động ổn định hơn.
  • Đa dạng chủng loại: Có nhiều kiểu bẫy hơi 2inch như phao, gầu đảo, đồng tiền,… đáp ứng linh hoạt nhu cầu kỹ thuật.
  • Thời gian sử dụng lâu dài: Vật liệu chế tạo bẫy hơi DN50 thường là gang dẻo, thép carbon hoặc inox, giúp tăng tuổi thọ và khả năng chống ăn mòn.

Nhược điểm

  • Kích thước và trọng lượng lớn: So với các loại bẫy hơi nhỏ như (DN15, DN25…), bẫy hơi DN50 có kích thước và trọng lượng lớn hơn, cần nhiều không gian lắp đặt.
  • Chi phí đầu tư cao hơn: Do thiết kế lớn, công suất xả cao, giá thành của bẫy hơi phi 60 thường sẽ cao hơn các loại bẫy hơi nhỏ.

Ứng dụng thực tế của bẫy hơi DN50

Nhờ khả năng chịu nhiệt, chịu áp tốt, xả nước ngưng nhanh, bẫy hơi DN50 được xem như “chốt chặn chiến lược” trong các dây chuyền sản xuất có quy mô lớn, đường ống phi 60. Dưới đây là một số ứng dụng điển hình:

  • Lò hơi công nghiệp: Được lắp đặt tại các điểm xả nước ngưng chính trong hệ thống lò hơi để đảm bảo không có nước đọng trong đường ống, duy trì hiệu suất trao đổi nhiệt.
  • Đường ống dẫn hơi chính: Dùng để thu gom và xả lượng nước ngưng phát sinh trong quá trình truyền hơi, hạn chế thất thoát năng lượng và hiện tượng búa nước.
  • Thiết bị trao đổi nhiệt công suất lớn: Sử dụng trong các hệ thống gia nhiệt nồi hấp, bình gia nhiệt hoặc bộ gia nhiệt gián tiếp có sử dụng hơi bão hòa.
  • Ngành dệt, giấy, thực phẩm: Sử dụng trong hệ thống cung cấp hơi phục vụ công đoạn sấy, gia công sản phẩm để đảm bảo chất lượng và độ ổn định.
  • Nhà máy hóa chất, luyện kim: Thiết bị này được sử dụng trong môi trường nhiệt độ cao, yêu cầu thiết bị có khả năng chống ăn mòn và kín hơi tốt.

Bẫy hơi DN50 là thiết bị quan trọng trong các hệ thống hơi nóng có lưu lượng xả nước ngưng lớn, áp suất làm việc cao. Việc nắm rõ cấu tạo, nguyên lý hoạt động và lựa chọn model phù hợp sẽ giúp doanh nghiệp tối ưu chi phí vận hành, đảm bảo hiệu quả sản xuất. Với những thông tin mà Van Hơi Nóng gợi ý, hy vọng bạn sẽ hiểu hơn về sản phẩm này và biết cách chọn phù hợp.
